Name: MERZ M-EV 32/21-6/G/X Quadro di distribuzione MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

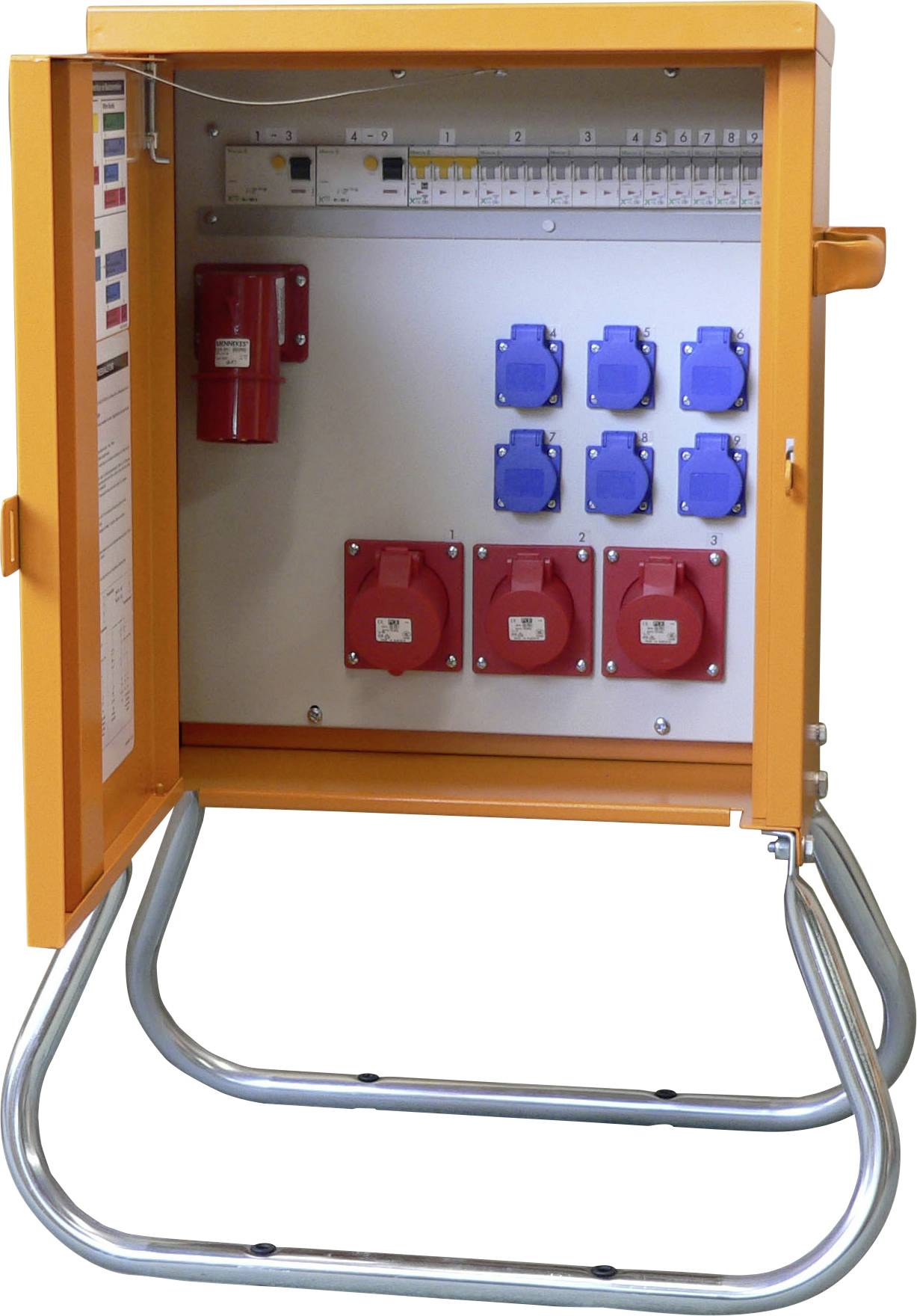

Un quadro elettrico aperto con involucro arancione, che mostra interruttori automatici, prese di corrente rosse e blu, e cablaggi interni.

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Segnala un problema

Highlights & Dettagli

Armadio di distribuzione finale 32 A.

Alloggiamento robusto in lamiera d'acciaio zincata con rivestimento a polvere resistente agli agenti atmosferici RAL 2000
2 occhielli per gru orientabili
Dispositivo di misurazione in conformità con DIN 43870
Tutti i componenti sono isolati
Carro galvanizzato con boccole in plastica per chiodi di terra per il fissaggio al suolo
Norma DIN EN 61439-4

Dati tecnici

Tipo prodotto: Quadro di distribuzione

Tensione d'ingresso nominale: 400 V

Corrente d'ingresso nominale: 32 A

Tensione di uscita nominale: 400 V

Ingressi: CEE 32 a 5 poli

Connettore A: Connettore CEE 32 A 5 poli

Connettore B: Connettore CEE 16 A 5 poli
Connettore CEE 32 A 5 poli
Presa schuko

Numero connettori CEE: 3

Prese schuko: 6

Norme: DIN EN 61439-4

Colore: Arancione

Dim.: (L x A x P) 500 x 900 x 285 mm

Larghezza: 500 mm

Altezza: 900 mm

Profondità: 285 mm

Ingressi (distributore CEE): Spina CEE 32 A 5 poli

Uscite (distributore CEE): Adattatori contatti protetti
Presa CEE 16 A 5 poli
Presa CEE 32 A 5 poli

Documenti & Download

Scheda tecnica

Scheda tecnica 3521765 MERZ M-EV 32/21-6/G/X Quadro di distribuzione MZB9075 400 V 32 A

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3521765 MERZ M-EV 32/21-6/G/X Quadro di distribuzione MZB9075 400 V 32 A

Descrizione

Armadio di distribuzione finale 22 kVA
Spina per attrezzo: 1 CEE 32 a a 5 poli
Interruttore di protezione FI: 1x40/0,03 a tipo B,
1x40/0,03 a tipo a
Prese CEE a 5 poli: 2 x 16 a, 1 x 32 a,
Prese schuko: 6
Interruttore magnetotermico: 2 x 16 a C 3 poli;
1x32 a C 3 poli; 6x16 a C 1 polo

Testo tradotto automaticamente
