Name: MERZ M-VEV 35/21-6/V1/X Quadro di distribuzione MZB9784 400 V 32 A
Brand: MERZ
SKU: 3521745

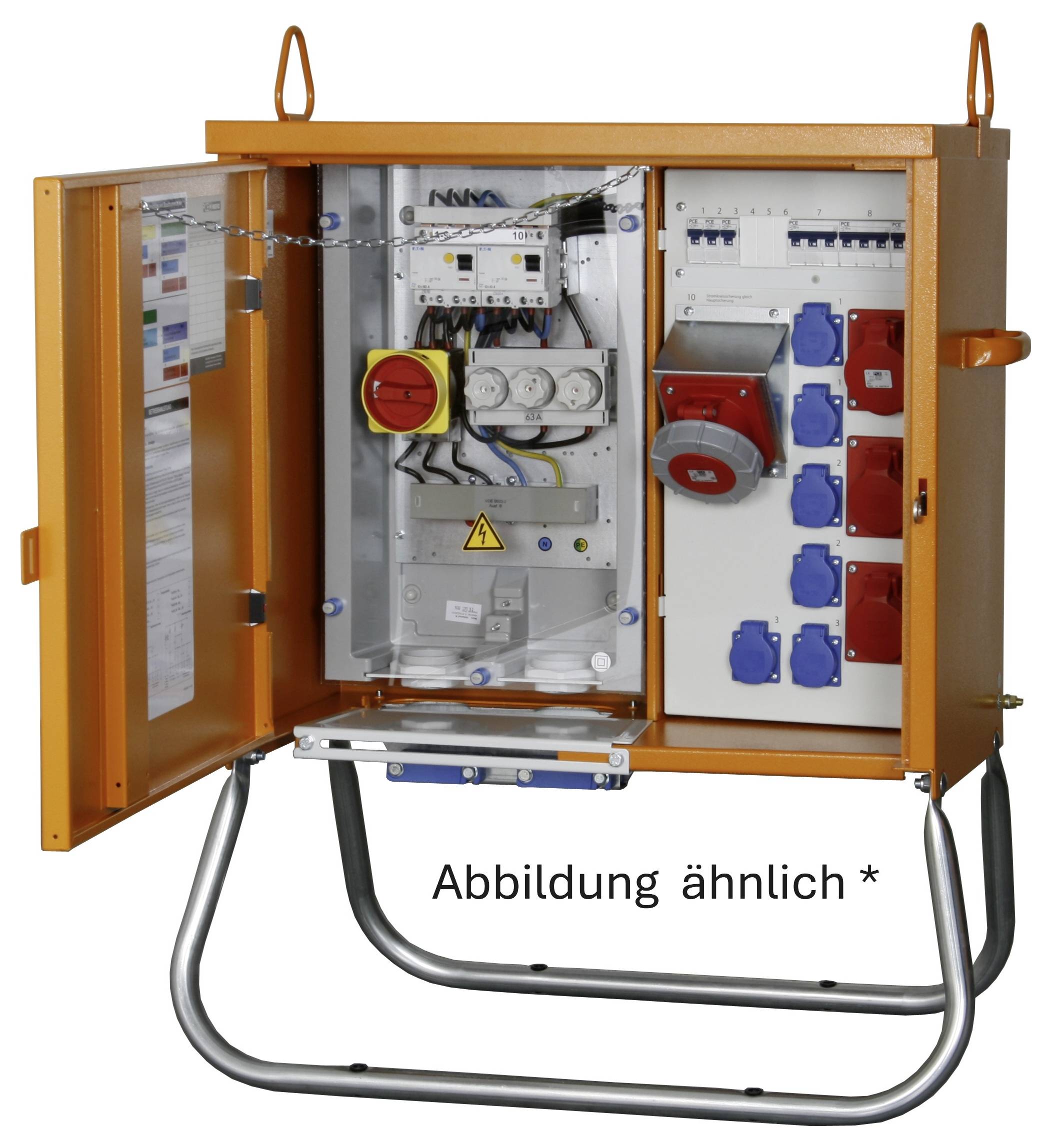

'Scatola elettrica arancione per la distribuzione con sportello aperto, che mostra vari prese e interruttori. Montata su un supporto metallico. L'etichetta riporta "Figura simile".'

Immagine simile

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Segnala un problema

Highlights & Dettagli

Armadio di distribuzione 35 A.

Alloggiamento robusto in lamiera d'acciaio zincata con rivestimento a polvere resistente agli agenti atmosferici RAL 2000
2 occhielli per gru orientabili
Dispositivo di misurazione in conformità con DIN 43870
Tutti i componenti sono isolati
Carro galvanizzato con boccole in plastica per chiodi di terra per il fissaggio al suolo
Norma DIN EN 61439-4

Dati tecnici

Tipo prodotto: Quadro di distribuzione

Tensione d'ingresso nominale: 400 V

Corrente d'ingresso nominale: 32 A

Tensione di uscita nominale: 400 V

Ingressi: Morsetto 6-35 mm²

Connettore A: Morsetto a vite

Connettore B: Connettore CEE 16 A 5 poli
Connettore CEE 32 A 5 poli
Presa schuko

Numero connettori CEE: 3

Prese schuko: 6

Norme: DIN EN 61439-4

Colore: Arancione

Dim.: (L x A x P) 710 x 935 x 360 mm

Larghezza: 710 mm

Altezza: 935 mm

Profondità: 360 mm

Ingressi (distributore CEE): Morsetti a vite

Uscite (distributore CEE): Presa CEE 16 A 5 poli
Presa CEE 32 A 5 poli
Adattatori contatti protetti

Documenti & Download

Scheda tecnica

Scheda tecnica 3521745 MERZ M-VEV 35/21-6/V1/X Quadro di distribuzione MZB9784 400 V 32 A

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3521745 MERZ M-VEV 35/21-6/V1/X Quadro di distribuzione MZB9784 400 V 32 A

Descrizione

Armadio di distribuzione 22 kVA
Interruttore principale (azionabile in caso di carico): 1
Protezione FI: 1x40/0,03 a tipo B
Prese CEE a 5 poli: 2 x 16 a, 1 x 32 A.
Prese schuko: 6
Interruttore magnetotermico: 2 x 16 a C 3 poli;3 x 16 a C 1 polo

Testo tradotto automaticamente
