Name: MERZ M-VEV 63/211-6/V2/X Quadro di distribuzione MZB9047 400 V 63 A
Brand: MERZ
SKU: 3521767

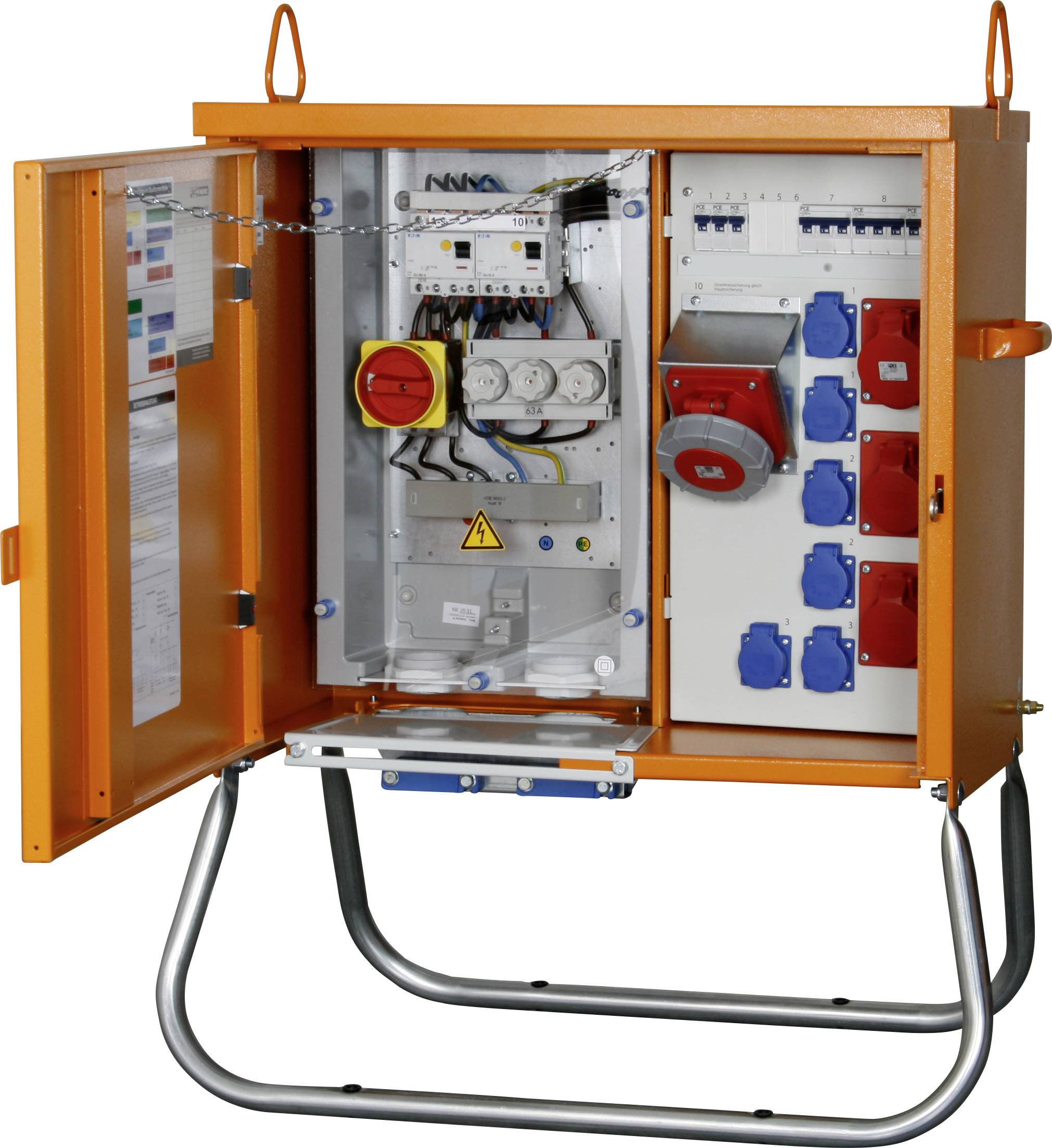

Un quadro elettrico arancione con più prese e interruttori è aperto, mostrando i cablaggi e le etichette all'interno, utilizzato per gestire le connessioni di alimentazione.

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Segnala un problema

Highlights & Dettagli

Armadio di distribuzione 63 A.

Alloggiamento robusto in lamiera d'acciaio zincata con rivestimento a polvere resistente agli agenti atmosferici RAL 2000
2 occhielli per gru orientabili
Dispositivo di misurazione in conformità con DIN 43870
Tutti i componenti sono isolati
Carro galvanizzato con boccole in plastica per chiodi di terra per il fissaggio al suolo
Norma DIN EN 61439-4

Dati tecnici

Tipo prodotto: Quadro di distribuzione

Tensione d'ingresso nominale: 400 V

Corrente d'ingresso nominale: 63 A

Tensione di uscita nominale: 400 V

Ingressi: Morsetto 6-35 mm²

Connettore A: Morsetto a vite

Connettore B: Presa schuko
Connettore CEE 16 A 5 poli
Connettore CEE 32 A 5 poli
Connettore CEE 63 A 5 poli

Numero connettori CEE: 3

Prese schuko: 6

Norme: DIN EN 61439-4

Colore: Arancione

Dim.: (L x A x P) 710 x 935 x 360 mm

Larghezza: 710 mm

Altezza: 935 mm

Profondità: 360 mm

Ingressi (distributore CEE): Morsetti a vite

Uscite (distributore CEE): Presa CEE 16 A 5 poli
Presa CEE 32 A 5 poli
Presa CEE 63 A 5 poli
Adattatori contatti protetti

Documenti & Download

Scheda tecnica

Scheda tecnica 3521767 MERZ M-VEV 63/211-6/V2/X Quadro di distribuzione MZB9047 400 V 63 A

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3521767 MERZ M-VEV 63/211-6/V2/X Quadro di distribuzione MZB9047 400 V 63 A

Descrizione

Armadio di distribuzione 44 kVA
Interruttore principale (azionabile in caso di carico): 1
Interruttore di protezione FI: 1x63/0,3A tipo B,
1x63/0,03 a tipo B
Prese CEE a 5 poli: 2x16A, 1x32A e 1x63A
Prese schuko: 6
Interruttore magnetotermico: 2 x 16 a C 3 poli;
1x32 a C 3 poli; 3x16 a C 1 polo
