Name: Morsettiera per CS JST JQ Totale poli 4 Passo: 2.50 mm 04JQ-BT 1 pz.
Brand: JST
SKU: 554142
Price: 0.37 EUR
Availability: InStock

Una presa elettrica bianca, rettangolare, con cinque punti di connessione e contatti metallici.

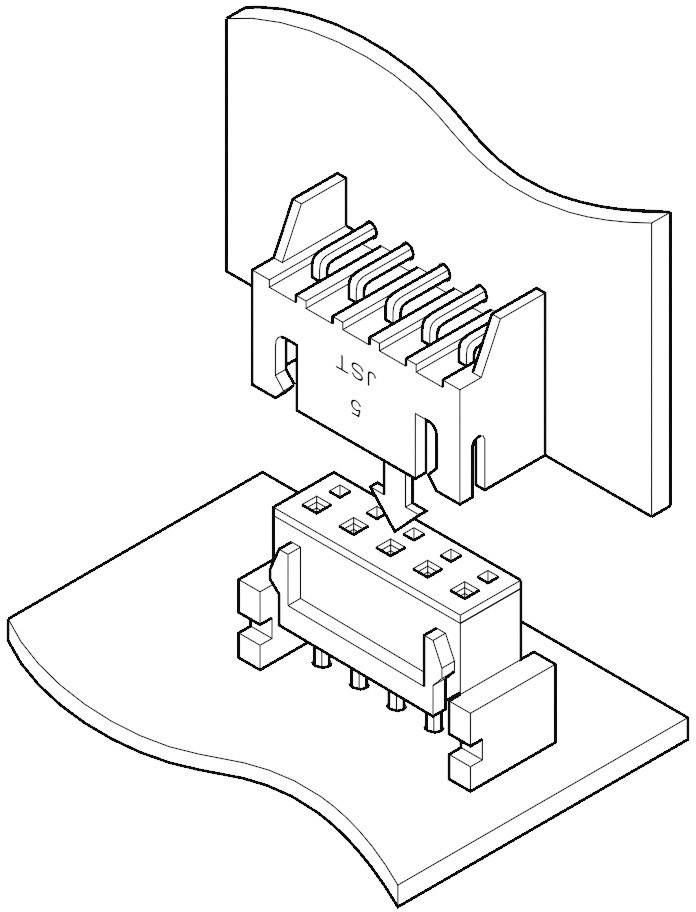

Disegno di un connettore inserito in un socket, che mostra il meccanismo di inserimento con una freccia che indica la direzione.

1/2

Immagine simile

Tipo prodotto

Morsettiera per CS

Struttura

Connettore maschio, diritto

Numero di righe

Serie

Passo

2.50 mm

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 12 Nov

45 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Quantità minima ordinabile: 5

Totale (0,37 € / Pezzo)

0,37 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Basetta portaconnettori, dritta RM 2,5 mm, Serie JQ

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 4

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Morsettiera per CS

Struttura: Connettore maschio, diritto

Numero di righe: 1

Tipo di sistema di connettori: Scheda-Scheda

Serie: JQ

Passo: 2.50 mm

Poli per fila: 4

Totale poli: 4

Larghezza: 6 mm

Forma del pin: Rettangolare

Corrente nominale: 3 A

Corrente nominale: 3 A

Contenuto: 1 pz.

Dim.: (L x A) 6 mm x 9.5 mm

Collegamento: Da CS

Materiale: Poliammide

Codice articolo produttore: 04JQ-BT

Colore: Naturale

Imballaggio industriale: No

Materiale d'isolamento: Poliammide

Materiale di contatto: Bronzo fosforoso

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Altezza: 9.5 mm

Compatibile RoHS: Sì

Direzione di innesto: Perpendicolare al PCB

Tipo: 04JQ-BT

Materiale: PA66 UL94 V-0

Modello: Basetta portaconnettori femmina, dritta

Tensione nominale: 250 V/AC

Corrente nominale: 3 A

Poli: 4

Collegamento: Saldatura

Intervallo di temperatura: -25 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 554142 Morsettiera per CS JST JQ Totale poli 4 Passo: 2.50 mm 04JQ-BT 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 554142 Morsettiera per CS JST JQ Totale poli 4 Passo: 2.50 mm 04JQ-BT 1 pz.

Descrizione

Connessione print resistente alle vibrazioni da circuito stampato a circuito stampato. Per correnti di segnale e microcorrenti fino a 3 A. La guida a innesto nell'alloggiamento permette di sentire acusticamente lo scatto al momento dell'inserimento. Protezione da inversione della polarità. Ben saldabile grazie alla prestagnatura.
