Name: Morsettiera per CS Phoenix Contact MCV Totale poli 10 Passo: 5.08 mm 1836370 1 pz.
Brand: Phoenix Contact
SKU: 743791
Price: 3.79 EUR
Availability: OutOfStock

Connettore elettrico verde con più piedini metallici, idoneo per applicazioni elettroniche e montaggio su scheda.

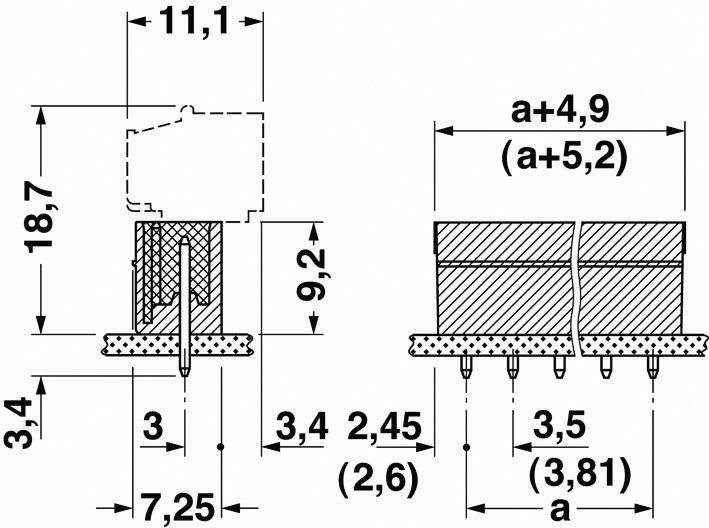

Disegno tecnico di un connettore con misure in millimetri. Vista frontale a sinistra, vista laterale a destra con misure dettagliate.

1/2

Immagine simile

Tipo prodotto

Morsettiera per CS

Struttura

Spina verticale

Numero di righe

Serie

MCV

Passo

5.08 mm

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Al momento non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (3,79 € / Pezzo)

3,79 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Alloggiamento di base a un piano per processi di saldatura ad onde

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 10

Dati tecnici

Dimensioni spina: 0,8 x 0,8 mm
Gruppo materiale isolante: IIIa
Tipo materiale isolante: PBT.

Tipo prodotto: Morsettiera per CS

Struttura: Spina verticale

Numero di righe: 1

Tipo di sistema di connettori: Cavo-Scheda

Serie: MCV

Caratteristiche: Chiuso

Passo: 5.08 mm

Poli per fila: 10

Totale poli: 10

Larghezza: 50.80 mm

Ø perno: 1.2 mm

Forma del pin: Rettangolare

Corrente nominale: 8 A

Corrente nominale: 8 A

Contenuto: 1 pz.

Dim.: (L x L x A) 7.25 x 50.80 x 12.60 mm

Collegamento: Da CS

Direzione operativa: Perpendicolare al PCB

Materiale: Poliammide

Codice articolo produttore: 1836370

Colore: Verde

Imballaggio industriale: Sì

Materiale di contatto: Rame elettrolitico

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Tensione nom.: 320 V

Altezza: 12.60 mm

Lunghezza: 7.25 mm

Direzione di innesto: Perpendicolare al PCB

Tipo: MCV 1,5/10-G-5,08

Modello: Modello dritto

Tensione nominale: 250 V

Corrente nominale: 8 A

Tipo: MCV 1,5/10-G-5,08

Grado di inquinamento: 3

Collegamento: -

Categoria di misurazione: III

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 743791 Morsettiera per CS Phoenix Contact MCV Totale poli 10 Passo: 5.08 mm 1836370 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 743791 Morsettiera per CS Phoenix Contact MCV Totale poli 10 Passo: 5.08 mm 1836370 1 pz.

Descrizione

Alloggiamento base a un piano MINI COMBICON per processi di saldatura ad onde, passo 5,08 mm, direzione della spina verticale rispetto al circuito stampato.

Descrizione

Alloggiamento base a un piano MINI COMBICON per processi di saldatura ad onde, passo 5,08 mm, direzione della spina verticale rispetto al circuito stampato.
