Name: Morsettiera per CS Phoenix Contact MSTBV Totale poli 8 Passo: 5.08 mm 1758076 1 pz.
Brand: Phoenix Contact
SKU: 743684
Availability: InStock

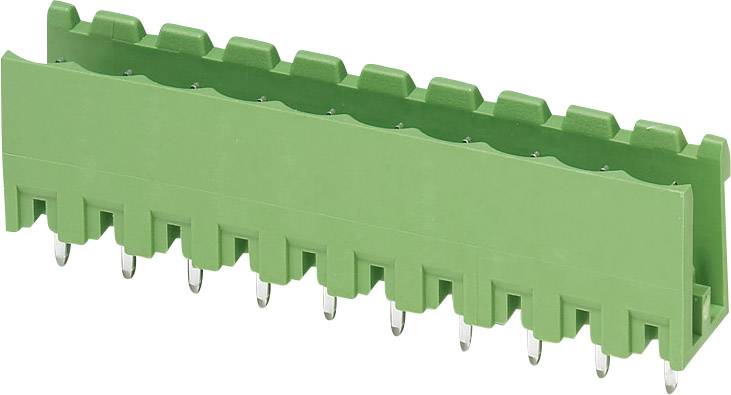

Connettore elettrico verde con più pin metallici, idoneo al montaggio su circuiti stampati.

Disegno tecnico di un connettore con misure: altezza 29,5 mm, larghezza 12,6 mm, distanza tra i pin 2,54 mm, lunghezza dei pin 3,9 mm.

1/2

Immagine simile

Tipo prodotto

Morsettiera per CS

Struttura

Connettore maschio, diritto

Numero di righe

Serie

MSTBV

Passo

5.08 mm

Scheda tecnica (PDF)

Consegna entro Lun 12 Ott

23 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2,29 € / Pezzo)

2,29 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Alloggiamento di base a un piano per processi di saldatura ad onde

Contenuto: 1 pz.
Numero di righe: 1
Totale poli: 8

Dati tecnici

Dimensioni punta: 1 x 1 mm
Gruppo materiale isolante: IIIa
Tipo materiale isolante: PBT.

Tipo prodotto: Morsettiera per CS

Struttura: Connettore maschio, diritto

Numero di righe: 1

Tipo di sistema di connettori: Cavo-Scheda

Serie: MSTBV

Caratteristiche: aperto lateralmente

Passo: 5.08 mm

Poli per fila: 8

Totale poli: 8

Larghezza: 40.64 mm

Ø perno: 1.4 mm

Forma del pin: Rettangolare

Corrente nominale: 12 A

Corrente nominale: 12 A

Contenuto: 1 pz.

Dim.: (L x L x A) 8.60 x 40.64 x 15.90 mm

Collegamento: Da CS

Direzione operativa: Perpendicolare al PCB

Materiale: Poliammide

Codice articolo produttore: 1758076

Colore: Verde

Imballaggio industriale: Sì

Materiale di contatto: Rame elettrolitico

Superficie di contatto lato stampa: stagnato

Superficie di contatto lato collegamento: stagnato

Tensione nom.: 320 V

Altezza: 15.90 mm

Lunghezza: 8.60 mm

Direzione di innesto: Perpendicolare al PCB

Tipo: MSTBV 2,5/ 8-G-5,08

Lunghezza di spellatura (min.): 5.00 mm

Tipo: MSTBV 2,5/8-G-5,08

Collegamento: -

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Larghezza

Totale poli

Passo

Morsettiera per CS Phoenix Contact MSTBV Totale poli 8 Passo: 5.08 mm 1758076 1 pz.

Articolo n°:743684

Consegna entro Lun 12 Ott

23 Pezzo(i)Conrad Electronic

Questo articolo

40.64 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,29 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 10 Passo: 5 mm 1753592 1 pz.

Articolo n°:743921

Consegna entro Lun 12 Ott

105 Pezzo(i)Conrad Electronic

50.00 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,86 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 10 Passo: 5.08 mm 1758092 1 pz.

Articolo n°:743710

Consegna entro Lun 12 Ott

108 Pezzo(i)Conrad Electronic

50.80 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

2,86 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 12 Passo: 5.08 mm 1758115 1 pz.

Articolo n°:743736

Consegna entro Lun 12 Ott

87 Pezzo(i)Conrad Electronic

60.96 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

3,68 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 13 Passo: 5 mm 1753657 1 pz.

Articolo n°:743144

Consegna entro Lun 19 Ott

Conrad Electronic

65.00 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

3,68 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 2 Passo: 5 mm 1753437 1 pz.

Articolo n°:743815

Consegna entro Lun 12 Ott

146 Pezzo(i)Conrad Electronic

15.90 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 5

Multipli: 1

0,59 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 2 Passo: 5.08 mm 1758018 1 pz.

Articolo n°:743603

Consegna entro Lun 12 Ott

202 Pezzo(i)Conrad Electronic

15.90 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 5

Multipli: 1

0,56 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 3 Passo: 5 mm 1753453 1 pz.

Articolo n°:743827

Consegna entro Lun 12 Ott

122 Pezzo(i)Conrad Electronic

15.90 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 3

Multipli: 1

1,06 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 3 Passo: 5.08 mm 1758021 1 pz.

Articolo n°:743617

Consegna entro Lun 12 Ott

241 Pezzo(i)Conrad Electronic

15.90 mm

5.08 mm

Pezzo(i)

Quantità minima ordinabile: 3

Multipli: 1

1,06 €^*

Morsettiera per CS Phoenix Contact MSTBV Totale poli 4 Passo: 5 mm 1753479 1 pz.

Articolo n°:743463

Consegna entro Lun 12 Ott

228 Pezzo(i)Conrad Electronic

20.00 mm

5 mm

Pezzo(i)

Quantità minima ordinabile: 3

Multipli: 1

0,81 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 743684 Morsettiera per CS Phoenix Contact MSTBV Totale poli 8 Passo: 5.08 mm 1758076 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 743684 Morsettiera per CS Phoenix Contact MSTBV Totale poli 8 Passo: 5.08 mm 1758076 1 pz.

Descrizione

Alloggiamento base CLASSIC COMBICON a un piano per processi di saldatura a onde:
Altezza d'installazione ridotta della famiglia di connettori MC 1,5, vano di connessione ampiamente dimensionato,basetta portacontatti con altezza ridotta e passo compatto, codifica singola dei poli rimuovendo il pin di codifica e inserendo la linguetta di codifica nell'alloggiamento. Senza pareti laterali. Direzione di inserimento verticale su circuito stampato.
