Acquista Panasonic ALDP124 Relè per PCB 24 V/DC 5 A 1 NA 1 pz. da Conrad

'ALDP112' Relè Panasonic a cinque pin, bobina da 12V. Componente rettangolare nero con specifiche tecniche stampate.

Immagine simile

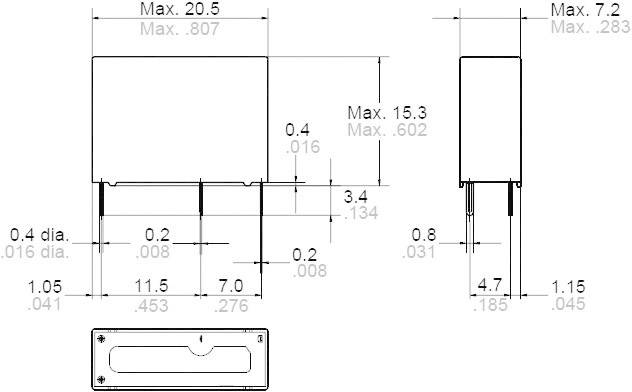

Disegno tecnico di un componente rettangolare con misure in millimetri e pollici. Vista frontale e laterale, posizione dei contatti.

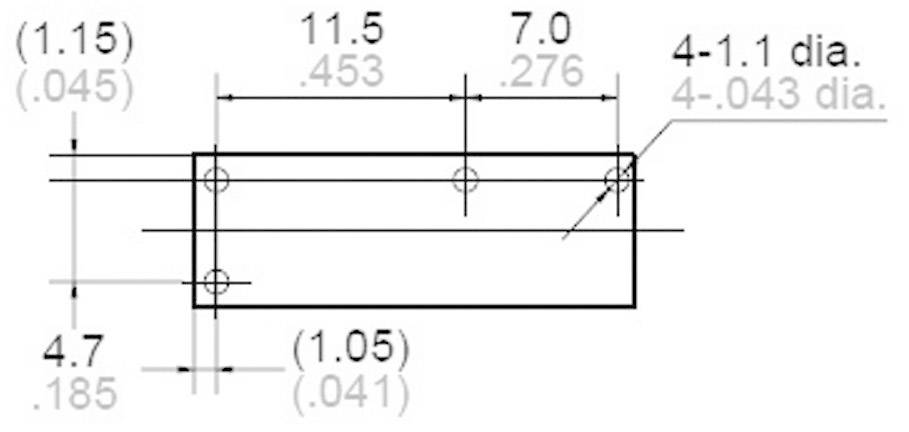

Disegno tecnico di un componente rettangolare con quattro fori. Dimensioni: 11,5 x 4,7 cm. Diametro dei fori: 0,43 cm.

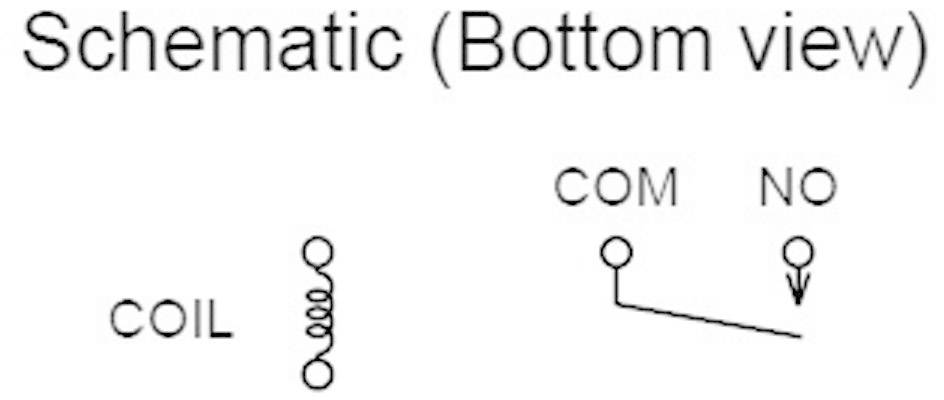

"Vista dal basso dello schema elettrico". Mostra un simbolo di "bobina" e un diagramma con "COM" e "NO", che rappresenta connessioni elettriche.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 NA

Tensione di commutazione max

30 V/DC

277 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 11 Set.

209 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (2,04 € / Pezzo)

2,04 €

IVA escl.

Segnala un problema

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: ALDP124

Tensione nominale bobina: 24 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 2880 Ω

Tipo contatto: 1 NA

Materiale di contatto: AgNi

Tensione di commutazione max: 30 V/DC
277 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 150 W
1385 VA

Aria/distanza di dispersione (bobina/contatti): 6 mm

Collegamento: Pin a saldare

Durata meccanica: 5 x 10⁶

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Lunghezza: 20.5 mm

Larghezza: 7.2 mm

Altezza: 15.3 mm

Dim.: (L x L x A) 20.5 x 7.2 x 15.3 mm

Contenuto: 1 pz.

Modello: monostabile

Tensione nominale: 24 V/DC

Potenza di commutazione: 1385 VA/150 W

Tensione di commutazione: 30 V/DC/277 V/AC

Corrente di commutazione: 5 A

Tipo: ALDP124

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 505385 Panasonic ALDP124 Relè per PCB 24 V/DC 5 A 1 NA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505385 Panasonic ALDP124 Relè per PCB 24 V/DC 5 A 1 NA 1 pz.

Descrizione

Relè di potenza sottile (largo solo 7 mm) con elevata resistenza alla tensione impulsiva tra bobina e serie di contatto di oltre10 kV e corrente di dispersione superiore a 6 mm. Minore consumo di energia e maggiore resistenza allo shock. Uso: elettrodomestici, elettronica di consumo, elettrodomestici, tecnologie industriali e di automazione.
