Name: Panasonic ARS1012 Relè per PCB 12 V/DC 0.5 A 1 scambio 1 pz.
Brand: Panasonic
SKU: 505400
Availability: InStock

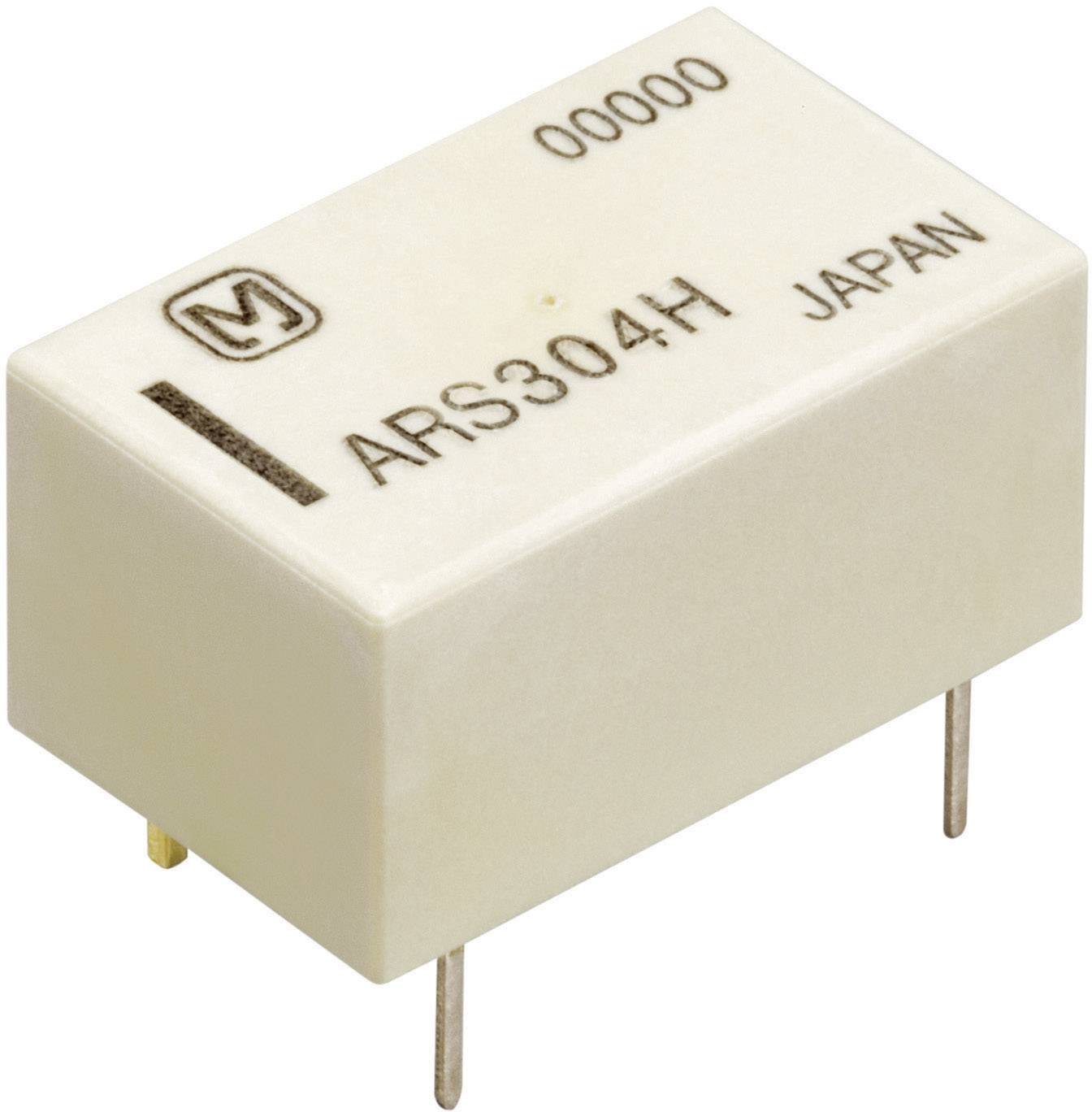

Componente elettronica rettangolare con la scritta 'ARS304H JAPAN', due piedini di connessione nella parte inferiore.

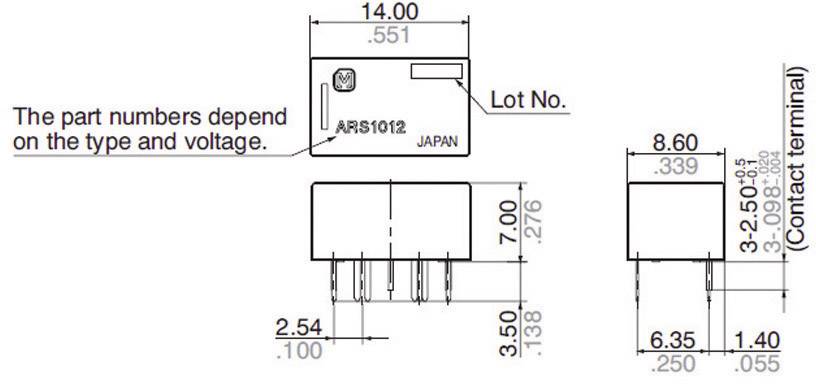

Disegno tecnico di un componente elettronico rettangolare con piedini. Sono riportate le dimensioni e le indicazioni come 'Lot No.' e 'JAPAN'.

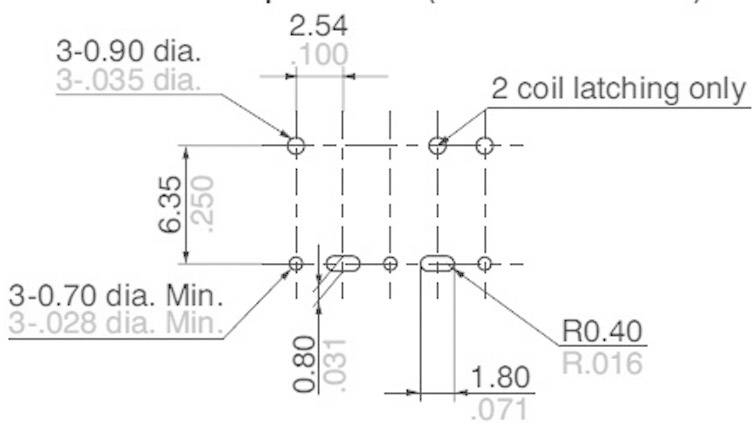

Disegno tecnico di un componente meccanico con dimensioni precise in millimetri. Mostra il diametro dei fori, le distanze, il raggio e le note per il fissaggio.

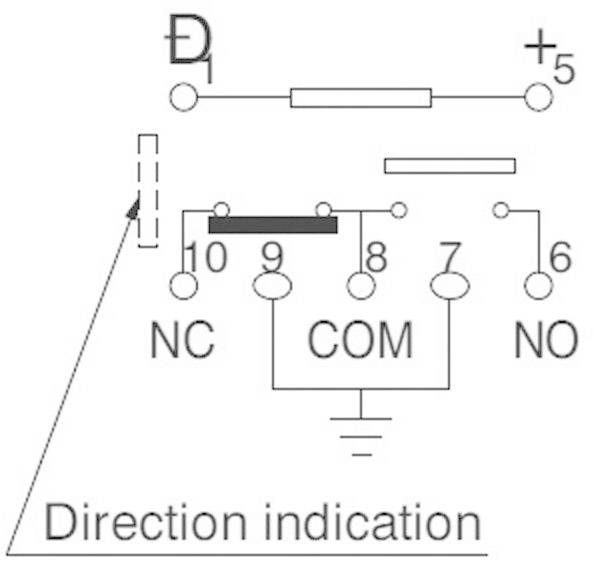

Schema di un relè con contatti: NC, COM, NO e Diodo D1. Punti di alimentazione positiva e massa, nonché indicazione di direzione, contrassegnati.

1/4

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

12 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

1 scambio

Tensione di commutazione max

30 V/DC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 30 Ott

46 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (8,99 € / Pezzo)

8,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

V.S.W.R.: 1,40
Perdita di inserzione: 0,35 dB
Isolamento: 35 dB

Tipo prodotto: Relè per PCB

Tipo: ARS1012

Tensione nominale bobina: 12 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 720 Ω

Tipo contatto: 1 scambio

Materiale di contatto: Au

Tensione di commutazione max: 30 V/DC

Corrente di commut. max.: 0.5 A

Max. potenza di commutazione: 10 W

Collegamento: Pin a saldare

Durata meccanica: 5 x 10⁶

Min. temperatura: -40 °C

Temperatura max.: +70 °C

Lunghezza: 14 mm

Larghezza: 8.6 mm

Altezza: 7.2 mm

Dim.: (L x L x A) 14 x 8.6 x 7.2 mm

Contenuto: 1 pz.

Modello: monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: (30 V/CC) 500 mA

Tensione di commutazione: 30 V/CC

Corrente di commutazione: 500 mA

Tipo: ARS1012

Temperatura ambiente: -40 - +70 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 505400 Panasonic ARS1012 Relè per PCB 12 V/DC 0.5 A 1 scambio 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505400 Panasonic ARS1012 Relè per PCB 12 V/DC 0.5 A 1 scambio 1 pz.

Descrizione

Relè ad alta frequenza di ultima generazione adatto a quasi tutti gli utilizzi ad alta frequenza fino a 3 GHz. Potenza di commutazione ad alta frequenza 1 W fino a 3 GHz/max. 10 W. Uso: tecnologie radio, tecnologie di misurazione, apparecchiature riceventi quali ricevitori satellitari, network wireless, commutatori di antenna.
