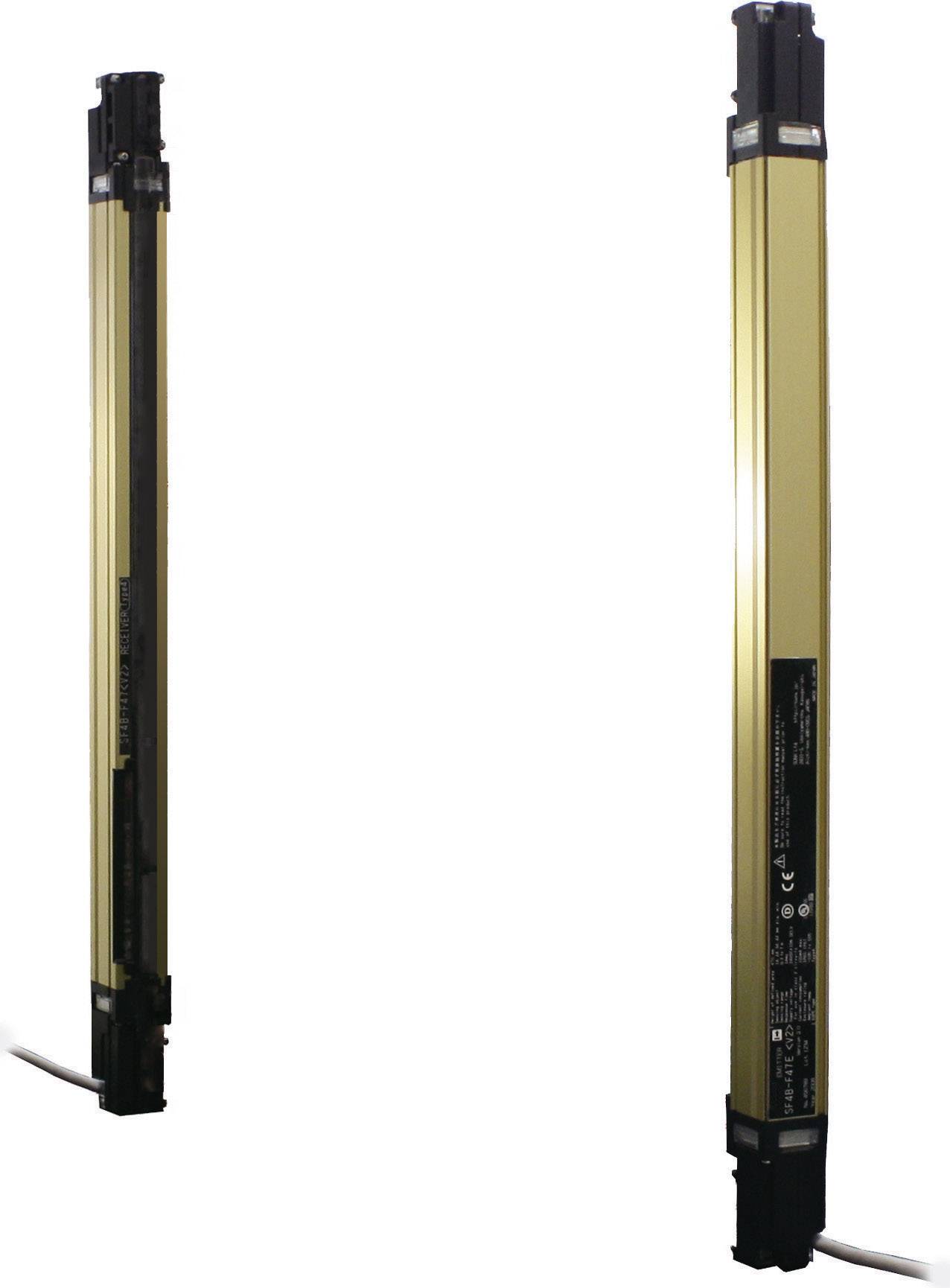

Panasonic Barriera di sicurezza fotoelettrica SF4B-H36(V2) Raggio di azione (max.) 9 m Altezza campo protettivo 710 mm N
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Barriera di sicurezza fotoelettrica
Lunghezza
30 mm
Altezza
710 mm
Tipo
SF4B-H36(V2)
Applicazione
Protezione delle mani
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1810,66 €
3
2% = 132,54 €
1766,48 €
5
3% = 308,75 €
1748,91 €
10
4% = 735,20 €
1737,14 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1810,66 € / Pezzo)
1810,66 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Barriera fotoelettrica di sicurezza SF4B, tipo 4
Servizi e promozioni supplementari
Dati tecnici
- Larghezza campo di protezione: 0,3 - 9 m
- Oggetto riconosciuto più piccolo: Ø25 mm
- Diodo trasmettitore: LED a infrarossi (870 nm)
- Categoria di sicurezza: EN 61496-1/2 (tipo 4)/ ISO 13849-1 (categoria 4, PLe)/ IEC 61508-1 fino a 7 (SIL 3)
- Tipo prodotto
Barriera di sicurezza fotoelettrica
- Tipo
SF4B-H36(V2)
- Applicazione
Protezione delle mani
- Caratteristiche
Indicatore LED
- Voltaggio Max.
24 V/DC
- Tensione d'esercizio
24 V/DC (max)
- Max. assorbimento di corrente
230 mA
- Tempo di risposta
14 ms
- L'elemento più piccolo (diametro)
25 mm
- Connessione
Connettrore
- Tipo trasmettitore
LED Infrarosso
- Lunghezza d'onda
870 nm
- Range (min.)
0.3 m
- Raggio di azione (max.)
9 m
- Uscite
2 x PNP
- Corrente di uscita
200 mA
- Livello prestazionale
PL e
- Safety Integrity Level
SIL 3
- Categoria di sicurezza
4
- Raggi
36
- Distanza raggio
20 mm
- Altezza campo protettivo
710 mm
- Altezza totale
710 mm
- Contenuto
1 pz.
IP67
- Lunghezza
30 mm
- Larghezza
28 mm
- Altezza
710 mm
- Dim.
(L x L x A) 30 x 28 x 710 mm
- Min. temperatura
-10 °C
- Temperatura max.
+55 °C
- Modello
Barriera fotoelettrica di sicurezza/protezione mani
- Uscita
Transistor (2 x PNP o 2 x NPN/ commutabile) OSSD1/ OSSD2 200 mA
- Tempo di risposta
(ON / OFF) 14 ms/ (ON / OFF) 90 ms
- Assorbimento di corrente
(Trasmettitore) 135 mA/ (ricevitore) 230 mA
- Tipo
SF4B-H36(V2)
- Certificazione
CE/TÜV
- Temperatura di esercizio
-10 - +55 °C
- Collegamento
Attacco a innesto
- Tensione d'esercizio
(+10/-15 %) 24 V/DC
Documenti & Download
Scheda tecnica
Scheda tecnica 507114 Panasonic Barriera di sicurezza fotoelettrica SF4B-H36(V2) Raggio di azione (max.) 9 m Altezza campo protettivo 710 mm N
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 507114 Panasonic Barriera di sicurezza fotoelettrica SF4B-H36(V2) Raggio di azione (max.) 9 m Altezza campo protettivo 710 mm N
Istruzioni d'uso e di sicurezza 507114 Panasonic Barriera di sicurezza fotoelettrica SF4B-H36(V2) Raggio di azione (max.) 9 m Altezza campo protettivo 710 mm N
Descrizione

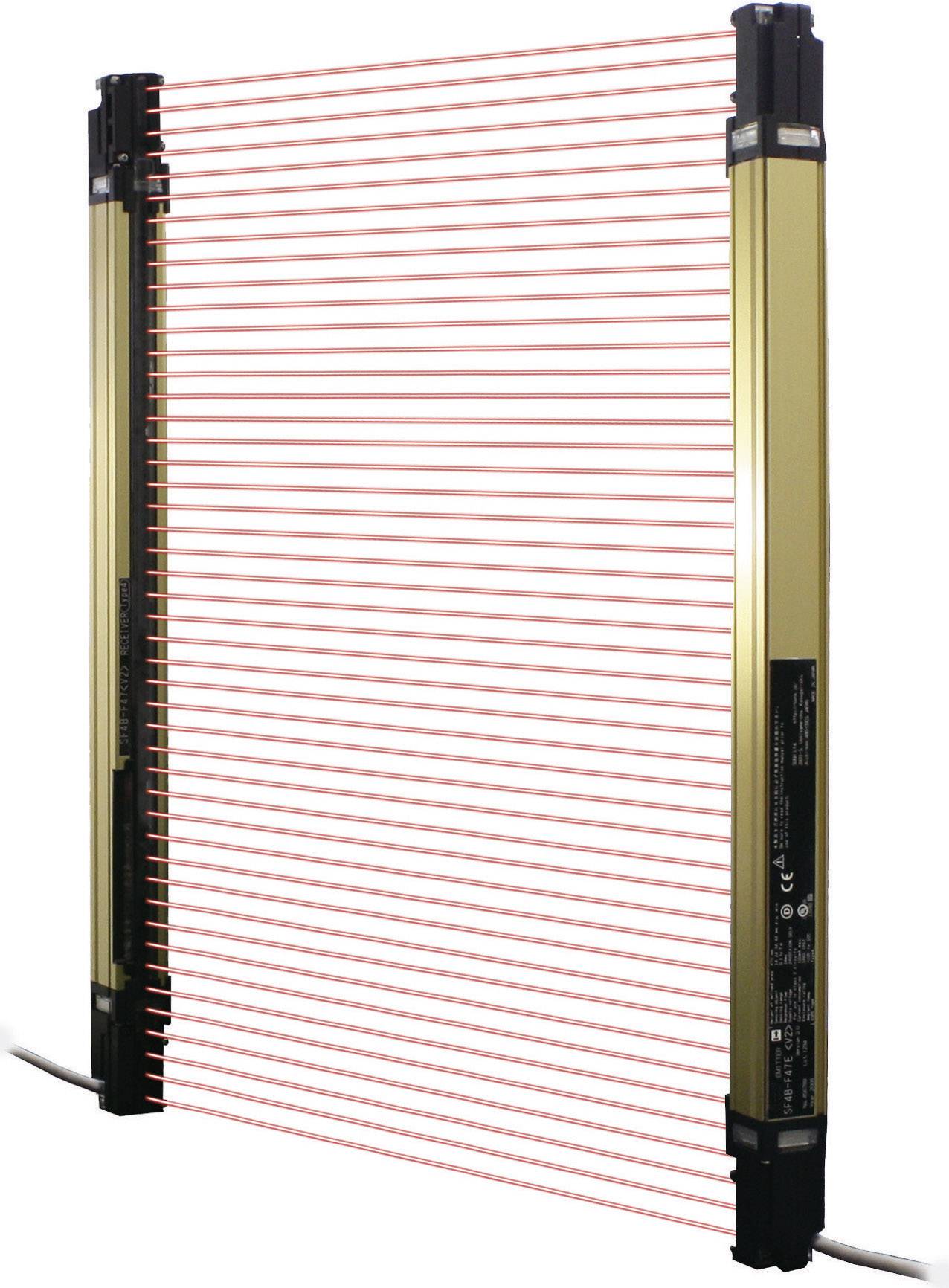

Serie di barriere fotoelettriche di sicurezza compatte per la protezione delle mani. L'altezza di protezione è pari all'altezza di installazione – nessuna zona morta. Grande display di stato LED integrato (rosso/verde). Sistema di autodiagnosi con indicatore di stato. Funzione Override per il funzionamento della macchina anche con ingresso dei raggi interrotto. Display di regolazione LED per montaggio semplice. Attenuazione automatica della diafonia per la riduzione degli influssi dovuti a luci di disturbo e interferenze (funzione ELCA). Breve tempo di risposta a 14 ms.
Impiego: messa in sicurezza di aree pericolose (p.es. una pressa, l'area di funzionamento manuale di un macchinario, una stazione di montaggio), messa in sicurezza di porte, accessi (p.es. di una cella robotica o di una zona di montaggio).
Impiego: messa in sicurezza di aree pericolose (p.es. una pressa, l'area di funzionamento manuale di un macchinario, una stazione di montaggio), messa in sicurezza di porte, accessi (p.es. di una cella robotica o di una zona di montaggio).
Versione
- Display di errore a 7 segmenti
- Controllo contattore integrato
- Muting.
Contenuto della fornitura
- 1 unità trasmettitore
- 1 unità ricevitore
- Teststab SF4B-TR25 (ø 25 x 220mm) per il controllo del funzionamento.
