Name: Panasonic SF4C-H28 Altezza campo protettivo 560 mm Numero di raggi: 28
Brand: Panasonic
SKU: 507132
Availability: BackOrder

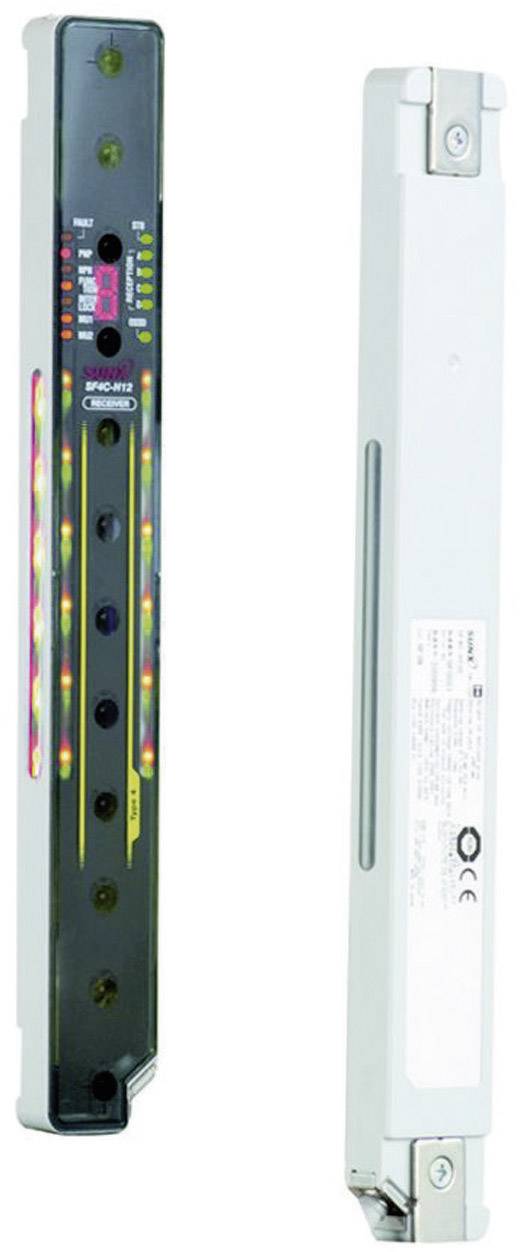

Due dispositivi metallici da angolazioni diverse, con luci e pulsanti. Probabilmente sensori elettronici o dispositivi di sicurezza.

Immagine collettiva

Altezza

560 mm

Tipo

SF4C-H28

Applicazione

Protezione delle mani

Caratteristiche

Riavvio manuale/automatico

Voltaggio Max.

24 V/DC

Scheda tecnica (PDF)

Consegna entro Mer 21 Ott

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1012,30 € / Pezzo)

1012,30 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Barriera luminosa di sicurezza SF4C, tipo 4

Servizi e promozioni supplementari

Dati tecnici

Larghezza campo di protezione: 0,1 - 3 m
Distanza tra gli assi dei raggi: 20 mm
Oggetto riconosciuto più piccolo: Ø25 mm
Diodo emettitore: infrarosso LED (855nm)
Categoria di sicurezza: EN 61496-1/2 (tipo 4)/ ISO 13849-1 (categoria 4, PLe)/ IEC 61508-1 a 7 (SIL 3)

Tipo: SF4C-H28

Applicazione: Protezione delle mani

Caratteristiche: Riavvio manuale/automatico

Voltaggio Max.: 24 V/DC

Tensione d'esercizio: 24 V/DC (max)

Tempo di risposta: 7 ms

L'elemento più piccolo (diametro): 25 mm

Connessione: cavo

Lunghezza cavo: 5 m

Tipo trasmettitore: LED Infrarosso

Lunghezza d'onda: 855 nm

Uscite: 2 x PNP

Corrente di uscita: 200 mA

Livello prestazionale: PL e

Safety Integrity Level: SIL 3

Categoria di sicurezza: 4

Raggi: 28

Distanza raggio: 20 mm

Altezza campo protettivo: 560 mm

Altezza totale: 560 mm

Contenuto: 1 pz.

: IP65/67

Larghezza: 30 mm

Altezza: 560 mm

Dim.: (L x A x P) 30 x 560 x 13.2 mm

Min. temperatura: -10 °C

Temperatura max.: +55 °C

Profondità: 13.2 mm

Modello: Barriera di sicurezza/protezione mani

Uscita: Transistor (2 x PNP o 2 x NPN/ commutabile) OSSD1/ OSSD2 200 mA

Tempo di risposta: 7 ms

Assorbimento di corrente: (Trasmettitore) 120 mA/ (ricevitore) 150 mA

Tipo: SF4C-H28

Certificazione: CE/TÜV

Temperatura di esercizio: -10 - +55 °C

Collegamento: Cavo 5 m

Tensione d'esercizio: (+10/-15 %) 24 V/DC

Documenti & Download

Scheda tecnica

Scheda tecnica 507132 Panasonic SF4C-H28 Altezza campo protettivo 560 mm Numero di raggi: 28

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 507132 Panasonic SF4C-H28 Altezza campo protettivo 560 mm Numero di raggi: 28

Informazioni

Informazioni 507132 Panasonic SF4C-H28 Altezza campo protettivo 560 mm Numero di raggi: 28

Descrizione

Barriera di sicurezza ultrasottile del tipo a protezione delle mani. Costruzione compatta con solo 13mm di profondità. Grandi spie di stato LED integrate (rosso/verde) – nessuna luce ulteriore di muting necessaria. Attenuazione automatica della diafonia per la riduzione degli influssi dovuti a luci di disturbo e interferenze (funzione ELCA). Diverse funzioni di muting. Blanking (fixed e floating). Ripristino manuale e automatico. Funzione di monitoraggio esterna. Funzione Override per il funzionamento della macchina anche con ingresso dei raggi interrotto. Funzione di ingresso di sicurezza (p.es. per interruttori porta di sicurezza, interruttore di emergenza) - nessun relè di sicurezza necessario. Collegamento a cascata (connessione in serie) fino a 3 sistemi.
Impiego: messa in sicurezza di aree pericolose (p.es. una pressa, l'area di funzionamento manuale di un macchinario, una stazione di montaggio), messa in sicurezza di porte, accessi (p.es. di una cella robotica o di una zona di montaggio).
