Acquista PCE Instruments PCE-CL 20 Cerca cavi Tracciabilità linea da Conrad

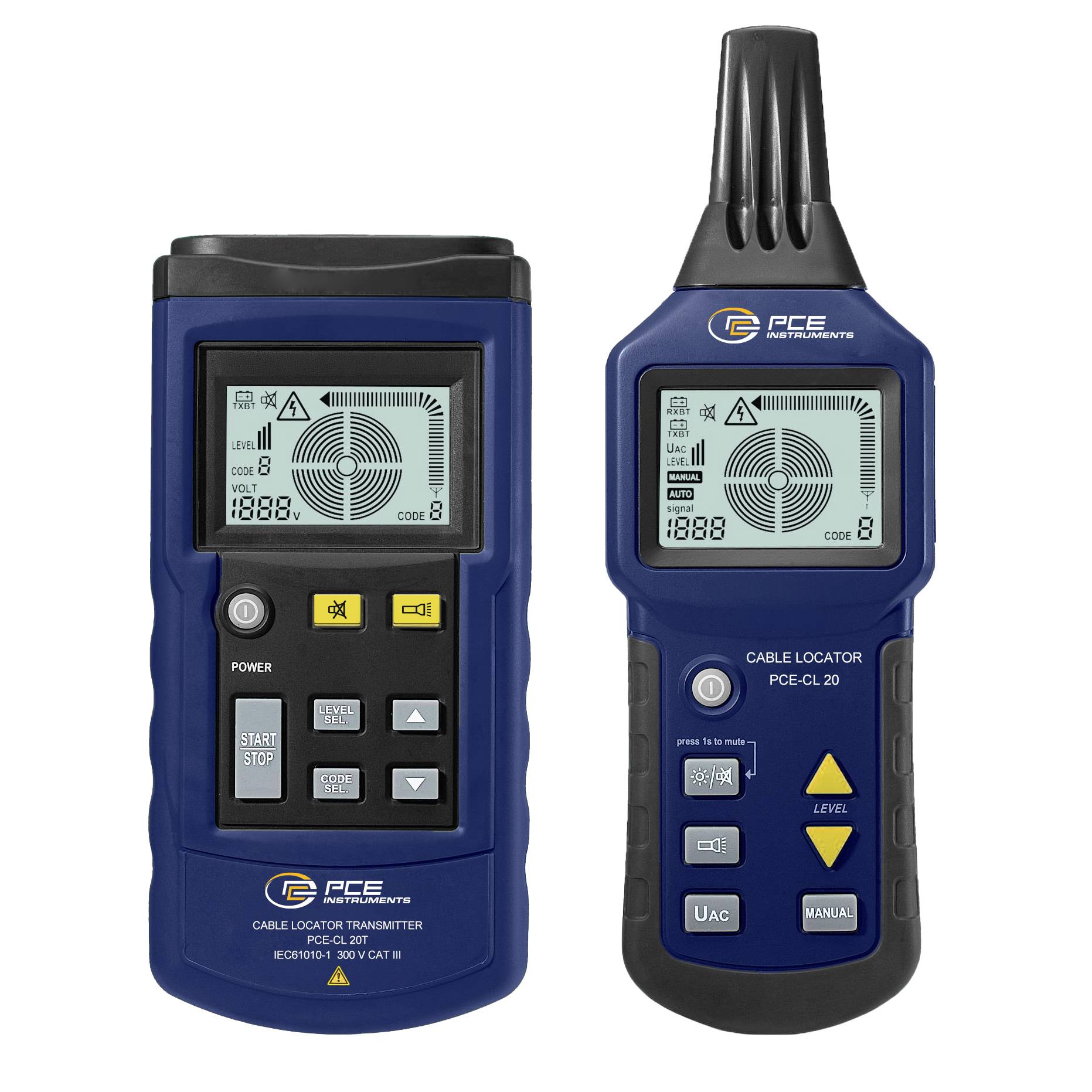

Due dispositivi localizzatori di cavi PCE Instruments blu mostrati uno accanto all'altro, un trasmettitore a sinistra e un ricevitore localizzatore a destra con schermi LCD e pulsanti di controllo.

Scheda tecnica (PDF)

Consegna entro Mer. 23 Set.

20 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (282,79 € / Pezzo)

282,79 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Rilevatore di linea PCE-CL 20

Funzione di illuminazione su entrambi i dispositivi
Retroilluminazione sull'unità ricevitore
Segnale acustico in caso di rilevamento di linea
Facile rilevamento di cortocircuiti
Regolazione manuale della sensibilità
Fornito con barra di messa a terra

Dati tecnici

Segnale in uscita 125 kHz Intervallo di identificazione della tensione esterno DC 12... 400 V ±2,5% AC 12... 400 V (50... 60 Hz) ±2,5% Display: LCD Tensione massima 400 V CA/CC Categoria di sovratensione CAT III 300 V Grado di contaminazione 2 Alimentazione 9 V batteria blocco Consumo di corrente (tensione minima) circa 31 mA Consumo di corrente (tensione massima) circa 115 mA Fusibile F 0,5 A 500 V, 6,3 x 32 mm Condizioni di funzionamento 0... +40 °C, umidità relativa < 80 % Condizioni di stoccaggio -20 +60 °C, umidità relativa < 80 % Dimensioni 190 x 89 x 42,5 mm Peso ca. 420 g (incl. Batteria) Specifiche tecniche del mirino di linea (ricevitore) La profondità di rilevamento dipende dal materiale e dalla rispettiva applicazione Applicazione unipolare ca. 0... 2 m Applicazione a due poli ca. 0... 0,5 m Semplice cavo ad anello fino a 2,5 m. Rilevamento della tensione a griglia ca. 0... 0,4 m Display: LCD Alimentazione 6 batterie AAA da 1,5 V. Consumo di corrente (tensione minima) circa 32 mA Consumo di corrente (tensione massima) circa 89 mA Condizioni ambientali 0... +40 °C, umidità relativa < 80 % Condizioni di stoccaggio -20 +60 °C, umidità relativa < 80 % Dimensioni 241,5 x 78 x 38,5 mm Peso ca. 350 g (batterie incluse)

Tipo prodotto: Cerca cavi

Funzioni: Tracciabilità linea

Display ottico: Sì

Indicatore acustico: Sì

Display: LCD

Dim.: (L x L x A) 190 x 89 x 42 mm

Peso: 420 g

Tensione di esercizio: 9 V

Nota sul peso: trasmettitore/ricevitore

Categoria di misura: CAT III 300 V

Larghezza: 89 mm

Altezza: 42 mm

Lunghezza: 190 mm

Tipo: PCE-CL 20

Documenti & Download

Scheda tecnica

Scheda tecnica 2452309 PCE Instruments PCE-CL 20 Cerca cavi Tracciabilità linea

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452309 PCE Instruments PCE-CL 20 Cerca cavi Tracciabilità linea

Descrizione

Strumento di ricerca di linee PCE-CL 20 per applicazioni unipolari o bipolari / funzione lampada su entrambi i dispositivi / display retroilluminato sul ricevitore / per il controllo di circuiti e linee / localizzazione esatta di cortocircuiti dei puntali di linea PCE-CL 20 consente il contatto di linee sotto tensione e senza tensione. Oltre ai cavi elettrici, il mirino riconosce anche le linee di gas o acqua che si trovano nella parete o nella terra. In questo modo è possibile rilevare cortocircuiti e fusibili con il mirino di linea. Questo è il motivo per cui il mirino di linea è adatto per esaminare la parete corrispondente prima dei fori, per garantire che i cavi non vengano colpiti. Il mirino di linea è composto da due dispositivi singoli. Una volta c'è l'unità di ricezione e l'altra il mirino di linea viene fornito con un generatore di segnale. Per poter lavorare anche in ambienti bui, entrambi i dispositivi sono dotati di una funzione di illuminazione dal mirino di linea. Per un'illuminazione perfetta, su entrambi i dispositivi sono presenti tre LED. Oltre alla funzione di illuminazione, l'unità ricevitore offre anche la possibilità di attivare la retroilluminazione.

Testo tradotto automaticamente
