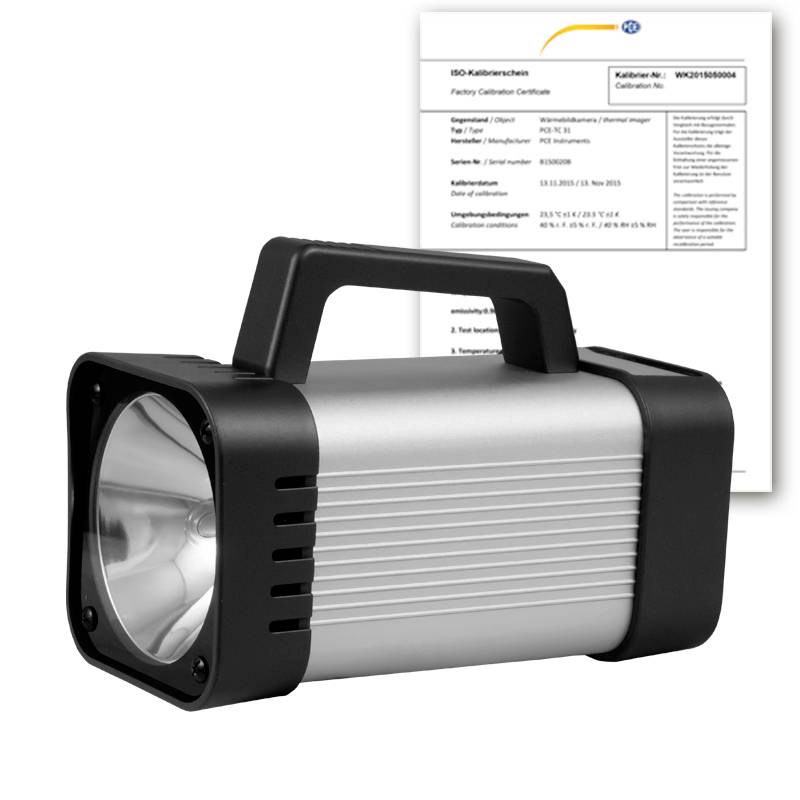

PCE Instruments PCE-DSX 20-ICA Luce stroboscopica

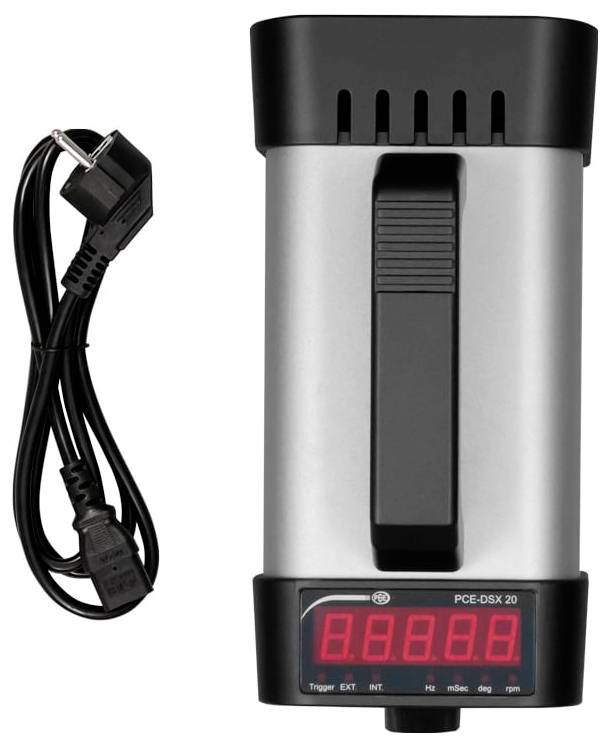

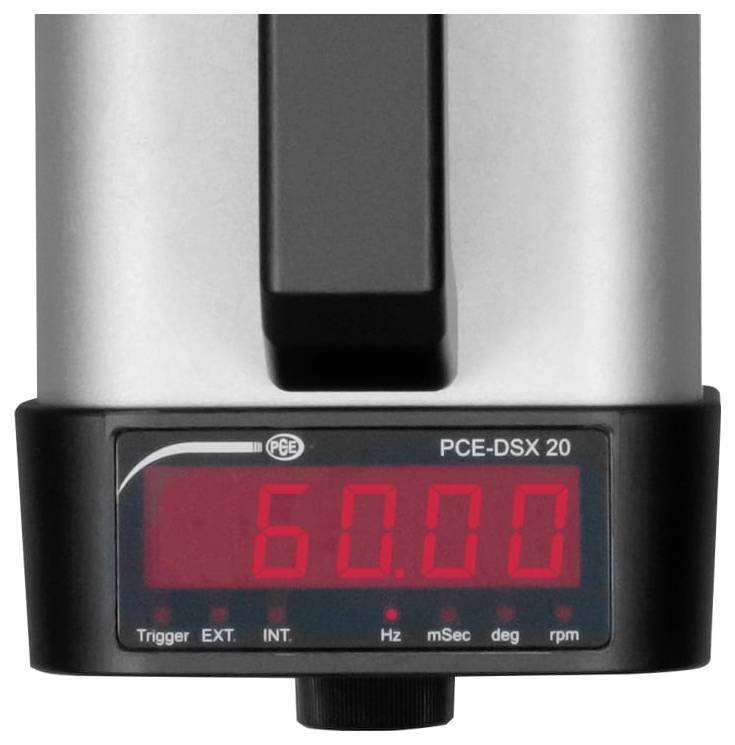

Lo stroboscopio digitale viene utilizzato principalmente per la misurazione del numero di giri o delle vibrazioni o anche per l'osservazione del movimento. Questo stroboscopio digitale ha una struttura piccola e un peso ridotto. In questo modo lo stroboscopio digitale può essere utilizzato comodamente anche durante le misurazioni in punti di difficile accesso. Il dispositivo è lo strumento ottimale per il professionista. La frequenza flash viene impostata tramite una manopola sullo stroboscopio digitale e visualizzata su un display digitale. Con lo stroboscopio digitale è possibile un funzionamento continuo senza problemi.

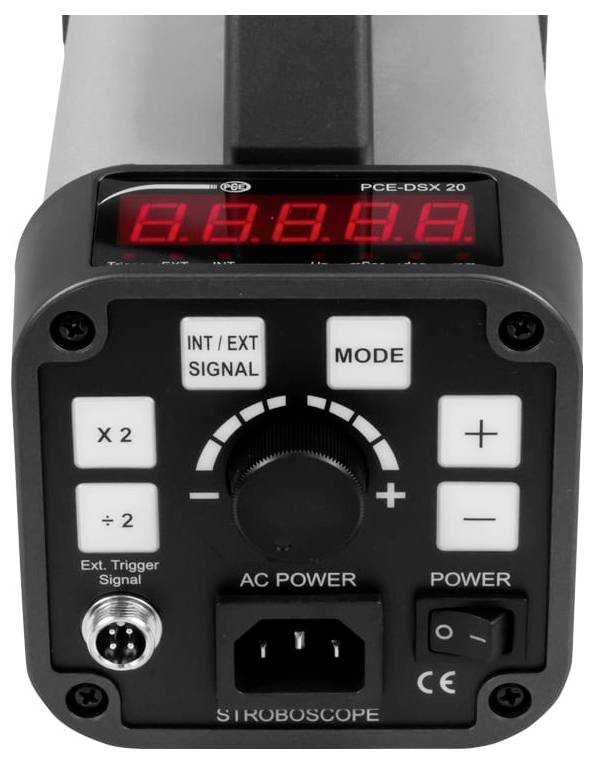

Il dispositivo dispone inoltre di un ingresso trigger, che consente l'attivazione o la sincronizzazione esterna. La tensione di alimentazione è garantita tramite cavo di alimentazione. È possibile selezionare la metà o la doppia velocità tramite la tastiera.

Ambiti di utilizzo
Questo stroboscopio digitale è lo strumento ideale per i tecnici dell'assistenza e il personale addetto alla manutenzione di impianti e macchinari industriali. Controllate il numero di giri, il sincronismo o rendete visibili gli errori che non vi vengono rilevati a occhio nudo - portate i processi a un arresto visivo.

Lo stroboscopio si è dimostrato valido da anni in molti processi industriali, ma anche nella ricerca e nello sviluppo:

– Su impianti di imbottigliamento e macchine etichettatrici di birrifici e produttori di acqua minerale

Su macchine per la stampa e la carta: Lo stroboscopio digitale serve a rilevare il passaggio a velocità superiori a 60 m/min. Si guarda il treno prima dell'avvolgimento con lo stroboscopio digitale. Con lo stroboscopio digitale è possibile rendere visibili otticamente gli errori di processo più piccoli, come p. es. Le pulsazioni. L'immagine seguente è stata fatta sul lato lungo di una macchina di carta. Tutti i listelli e i capezzoli sotto il, lungo questi listelli, i setacci funzionavano bene, fino ad uno. Ovviamente, non era visibile visivamente. Con lo stroboscopio digitale è stato possibile rilevare la fonte di errore da marcature molto fini sulla carta finita.

– Su macchine per il web in fabbriche tessili

– Nel settore automobilistico

– Sulle macchine e sui motori ad alta velocità: Lo stroboscopio digitale viene utilizzato in modo significativo per determinare il numero di giri, come si può vedere nell'immagine a fianco. Spesso questo serve per la verifica o la regolazione del numero di giri di grandi motori rapidi con i dati provenienti dal sistema di controllo del processo o il valore di velocità indicato su un display digitale, che solitamente proviene elettricamente dall'azionamento HER. Inoltre, il gambo dell'albero viene testato per la scentratura. In questo modo lo stroboscopio digitale è lo strumento ottimale per l'ispezione di motori, alberi, cinghie di trasmissione, cilindri... Proprio da tutto, WAS ruota, in funzione.

– Ai sistemi di ventilazione nell'industria climatica

– Presso impianti di laminazione a nastro nell'industria siderurgica

Lo stroboscopio digitale è lo strumento ottimale in tutti i casi in cui le parti rotanti sono in uso o nei processi di produzione con un elevato numero di pezzi.

Nota per la prevenzione degli incidenti durante l'utilizzo dallo stroboscopio digitale:
Tutti gli oggetti che si arrestano visivamente con lo stroboscopio digitale si muovono ad alta velocità. Pertanto, mantenere sempre una distanza di sicurezza e non toccare l'oggetto di test.

Istruzioni generali per l'utilizzo dello stroboscopio digitale
Le immagini qui accanto mostrano come utilizzare correttamente lo stroboscopio digitale per produrre valori corretti o un'immagine ottimale o la causa dietro, ad es. Un doppio (invece di 110/ min sono 220/ min) numero di giri. Ovviamente, la procedura corretta è generalmente valida, anche se si tratta solo dell'esempio di azionamento e di un albero di trasmissione." Durante la valutazione di un solo odore di graffio, è facile raggiungere un arresto ottico (qui è sempre possibile trovare un punto caratteristico su cui regolare lo stroboscopio digitale). Quando si considerano più cinghie trapezoidali con lo stroboscopio digitale, se possibile, contrassegnare, ad esempio, una linea di riferimento per mezzo di un gesso perpendicolare alla direzione di scorrimento su tutte le cinghie, durante interventi di riparazione o manutenzione della macchina.

Esempio di misurazione su un'onda:
Con un albero ben centrato o ottimamente centrato con una girante, misurare sempre la velocità effettiva quando si è fermi otticamente. Se la girante ha un battito assiale o uno squilibrio, allora con lo stroboscopio digitale si misurerà ad es. Il doppio numero di giri. Questo fatto spesso porta a valutazioni errate nelle operazioni in loco.
