Name: PCE Instruments PCE-HFG 10K-ICA Trasduttore di forza ad anello idraulico 0 - 10000 N ISO
Brand: PCE Instruments
SKU: 3812859
Availability: BackOrder

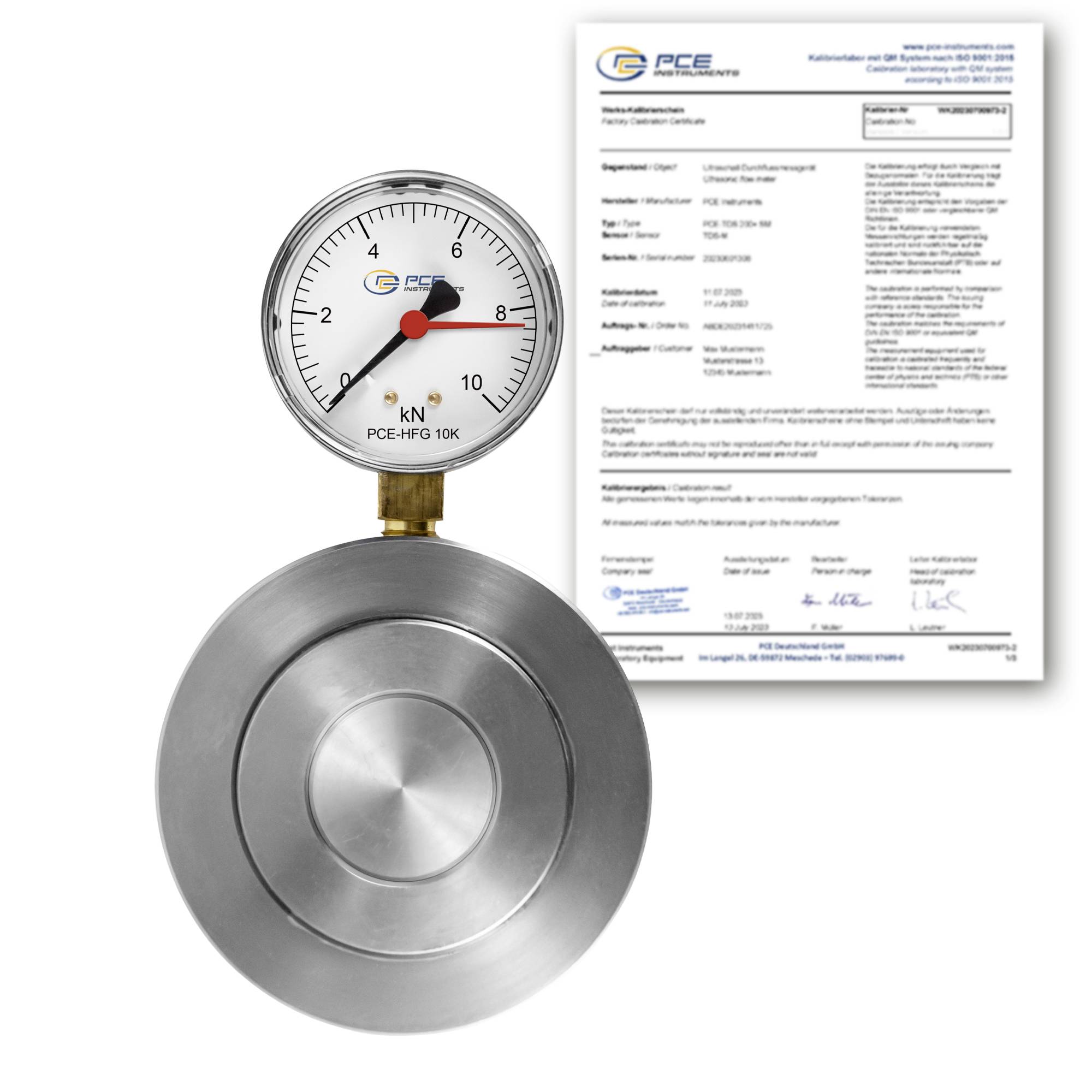

Manometro di forza circolare in metallo con scala a quadrante e documento di certificazione dietro, etichettato PCE-HFG 10K e kN.

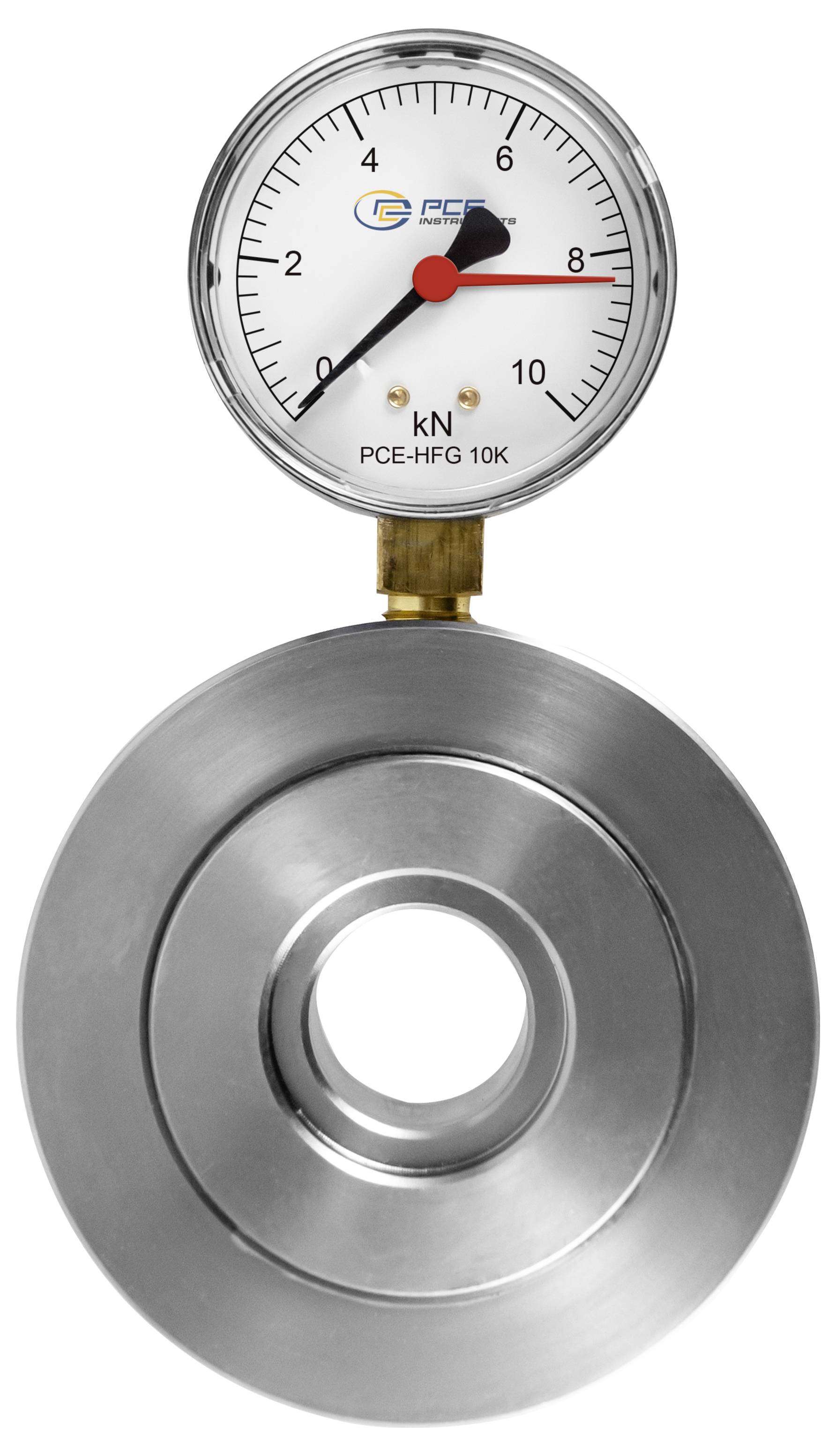

Indicatore di forza con quadrante collegato a una cella di carico a forma di anello metallico, che mostra una misurazione in kilonewton su una scala da 0 a 10.

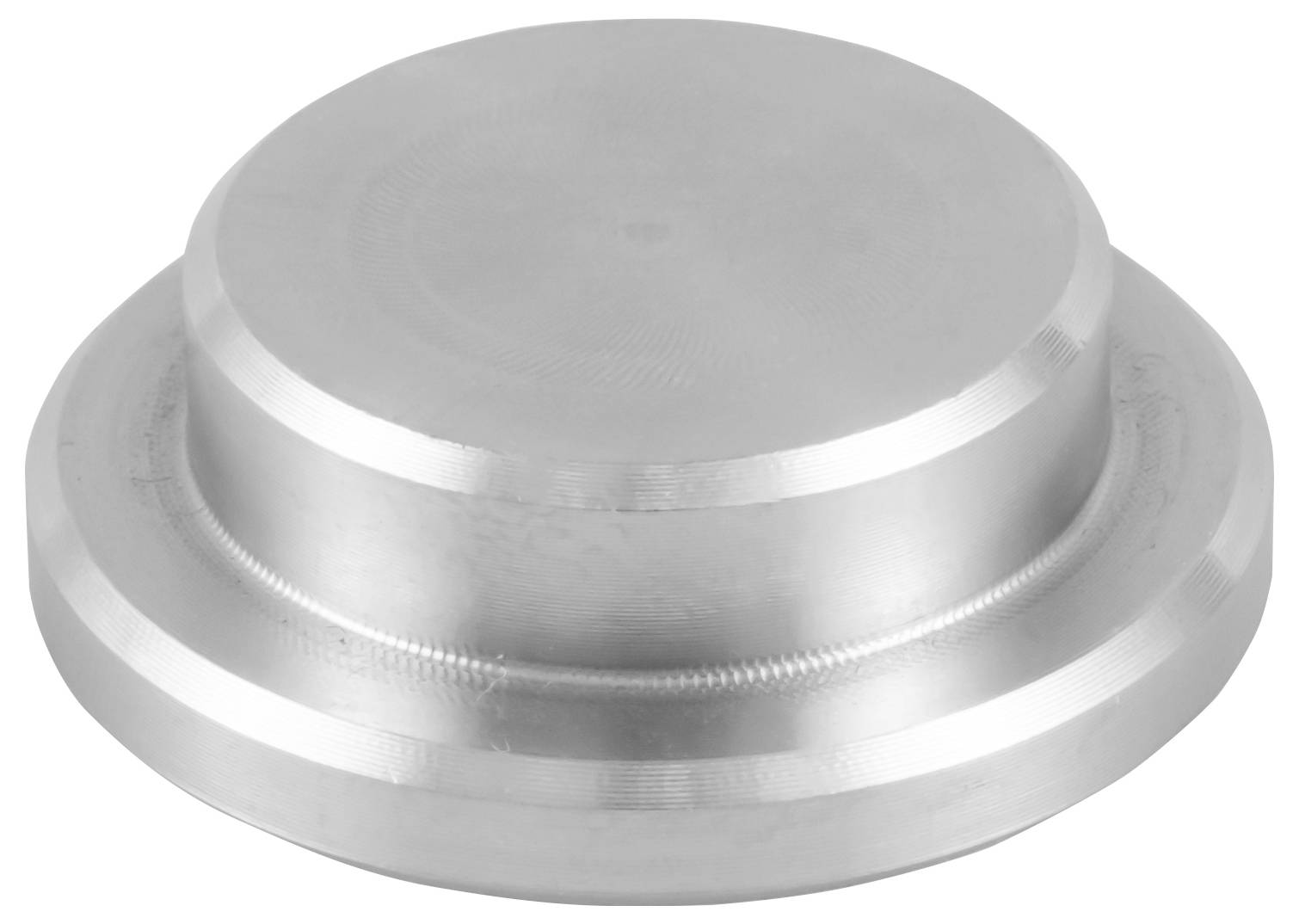

Tappo o cappuccio metallico tondo lavorato al tornio con base cilindrica a gradini, mostrato su sfondo bianco.

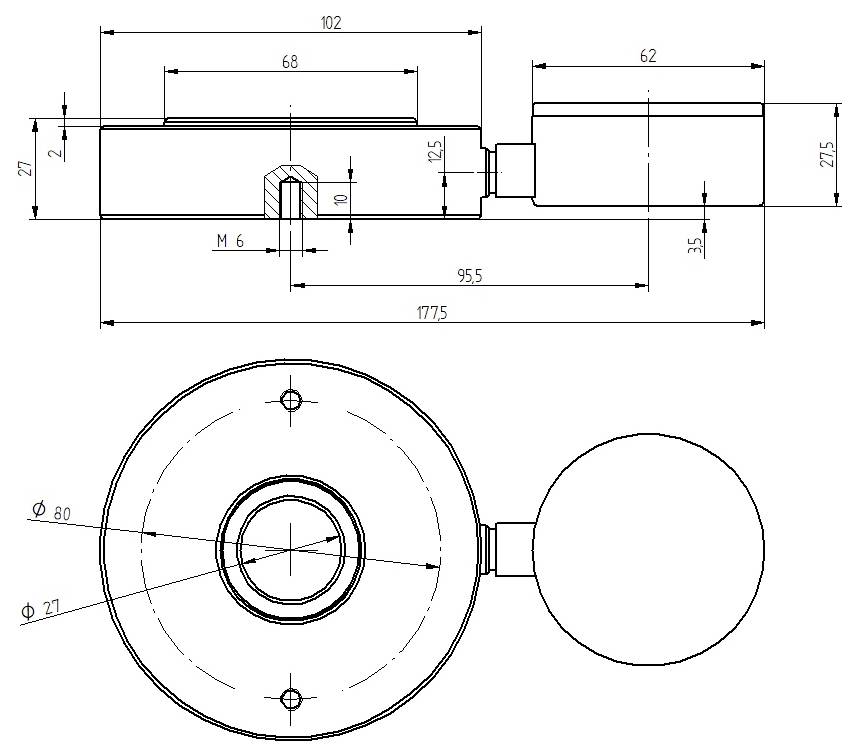

Disegno tecnico di un componente meccanico circolare con sezione cilindrica montata lateralmente, che mostra viste frontale e laterale con dimensioni e foro filettato M6.

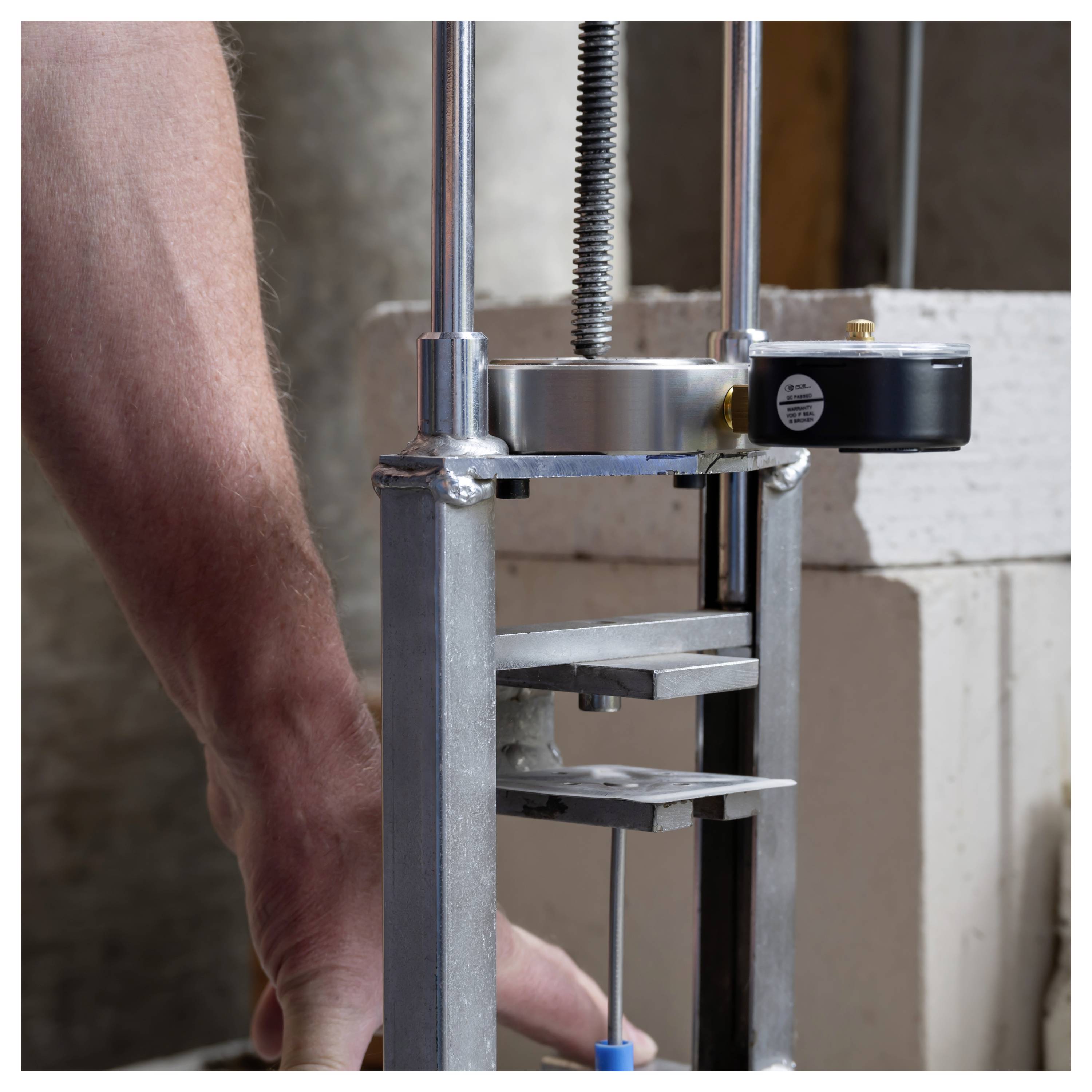

Primo piano di una macchina per test di compressione con la mano di una persona che regola il campione sotto la pressa.

1/5

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Gio 14 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (845,00 € / Pezzo)

845,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

PROFESSIONISTA. CALIBRATED. ATTREZZATURA. PCE-HFG 10 K-ICA

Trasduttore di forza idraulico in acciaio inossidabile
Misurazione delle forze di pressione statica
Trasduttore di forza ad anello e indicatore di pressione
Attacco a vite per il montaggio assiale
Indicatore di trascinamento integrato
Visualizzazione della forza di pressione in kilonewton [kN]
Incl. certificato di calibratura ISO

Servizi e promozioni supplementari

Dati tecnici

Forza
Intervallo di misura 0 ... 10000 N
Risoluzione 200 n.
Precisione ±1,95% v.E.
Dati tecnici generali
Unità (i) kN
Tipo display senza display
Sensore del trasduttore di forza idraulico
Fissaggio fori 2 x M6
Dimensioni dell'indicatore: Ø55 mm, lunghezza del tubo flessibile idraulico: 100 cm
Classe di protezione (dispositivo) IP52
Condizioni di funzionamento 0 ... 50 °C , 20 ... 90% r. F.
Condizioni di conservazione -10 ... 60 °C , 20 ... 90% r. F.
Dimensioni ( L x P x a x P ) 175 x 100 x 28 x 55 mm
Peso 1600 g

Tipo prodotto: Trasduttore di forza ad anello idraulico

Display: analogico

Misura della forza (max.): 10000 N

: ISO

Dim.: (L x L x A) 175 x 100 x 28 mm

Peso: 1.6 kg

Risoluzione (forza): 200 N

Precisione ±: 1.85 %

Campo di misura forza: 0 - 10000 N

Misura della forza (min.): 0 N

Larghezza: 100 mm

Altezza: 28 mm

Lunghezza: 175 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 3812859 PCE Instruments PCE-HFG 10K-ICA Trasduttore di forza ad anello idraulico 0 - 10000 N ISO

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812859 PCE Instruments PCE-HFG 10K-ICA Trasduttore di forza ad anello idraulico 0 - 10000 N ISO

Descrizione

Un trasduttore di forza idraulico si basa sul principio che la forza esercitata sul manometro viene misurata idraulicamente. La pressione idraulica generata viene visualizzata dal trasduttore di forza idraulico su una scala in kilonewton. Con l'integrazione di un indicatore di trascinamento, il nostro trasduttore di forza idraulico è in grado di visualizzare la rispettiva lettura massima.

Un'altra particolarità del trasduttore di forza idraulico è l'apertura ad anello da 27 mm. Con questa apertura ad anello è possibile utilizzare il trasduttore di forza idraulico per effettuare misurazioni su, ad esempio, rotaie di guida, alberi e anche bulloni di, ad esempio, una pressa idraulica. Con l'adattatore per timbri utilizzabile, il trasduttore di forza idraulico può essere convertito in pochi secondi da un misuratore di forza ad anello a un misuratore di forza a pressione. In questo modo il trasduttore di forza idraulico è utilizzabile in modo flessibile.

Ovunque si trovino le forze da misurare, viene utilizzato un trasduttore di forza idraulico. Un trasduttore di forza idraulico può quindi essere utilizzato in modo ottimale durante le misurazioni di manutenzione e le operazioni di regolazione di macchine industriali, ad esempio.
