Name: PCE Instruments Power Analyzer Pinza amperometrica Calibrato (ISO)
Brand: PCE Instruments
SKU: 3812858
Availability: BackOrder

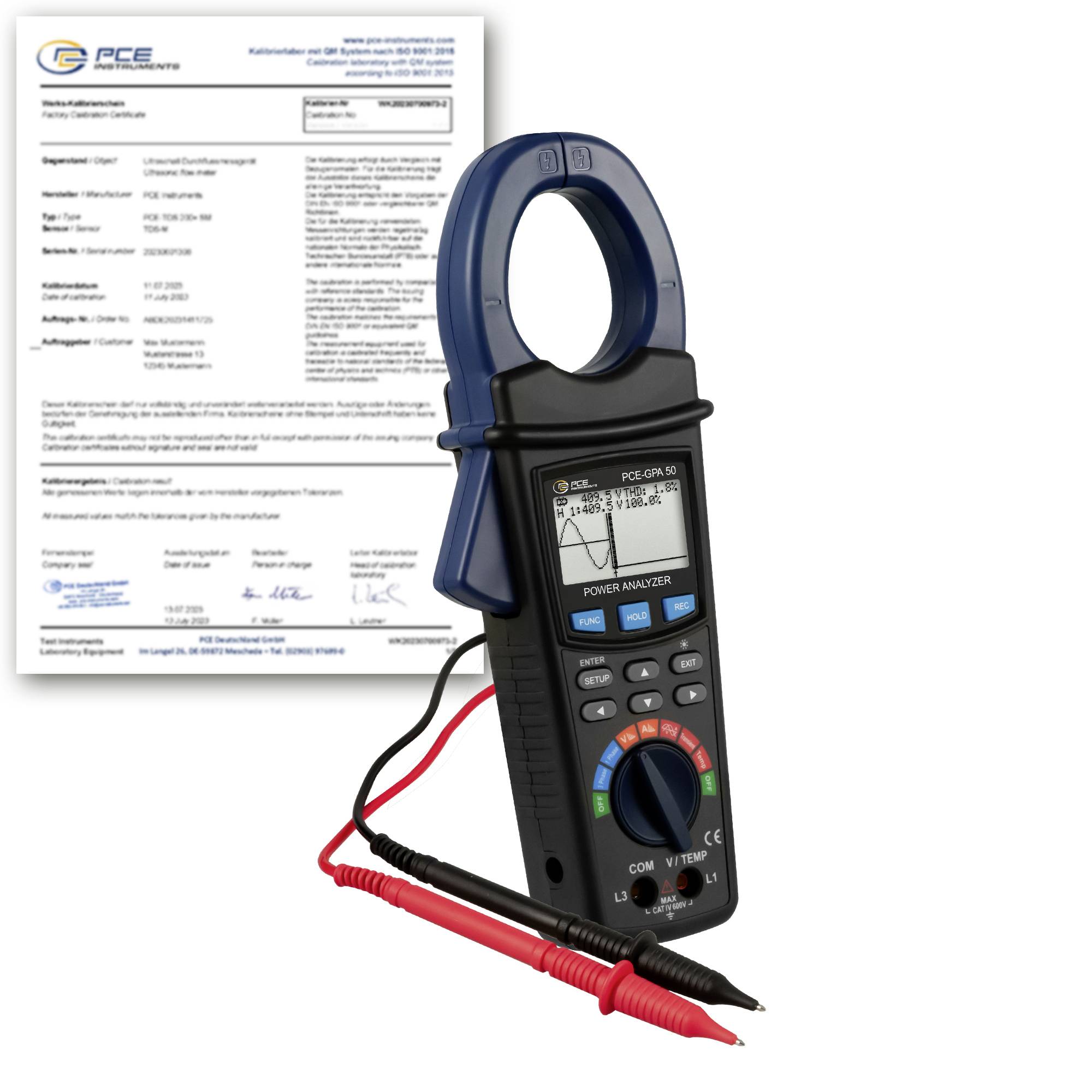

Metro/analizzatore di potenza con cavi di prova davanti a un documento di certificato di calibrazione.

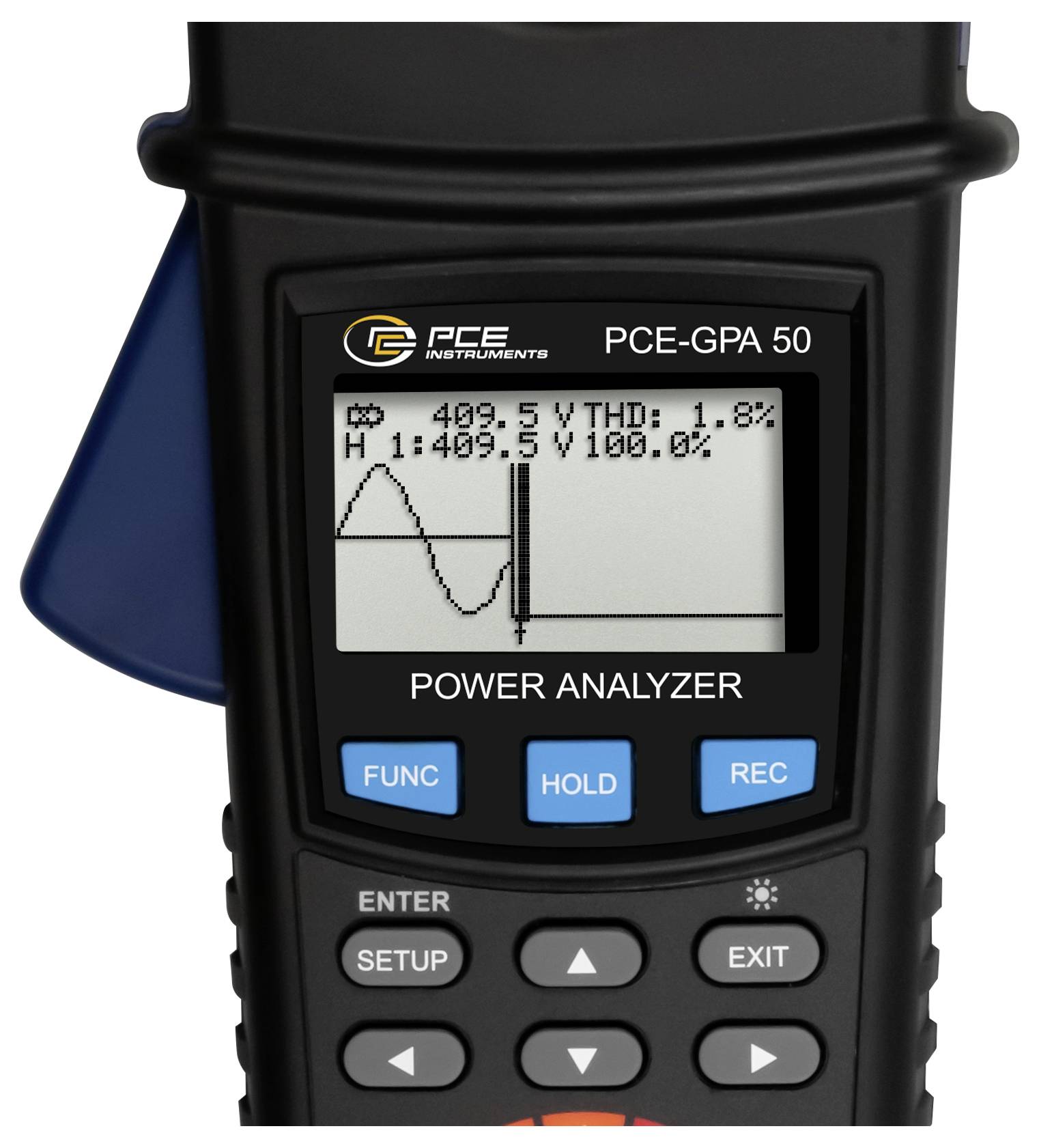

Analizzatore di potenza portatile PCE-GPA 50 che visualizza una forma d'onda e letture di 409,5 V e THD 1,8%, con pulsanti di funzione e controllo sottostanti.

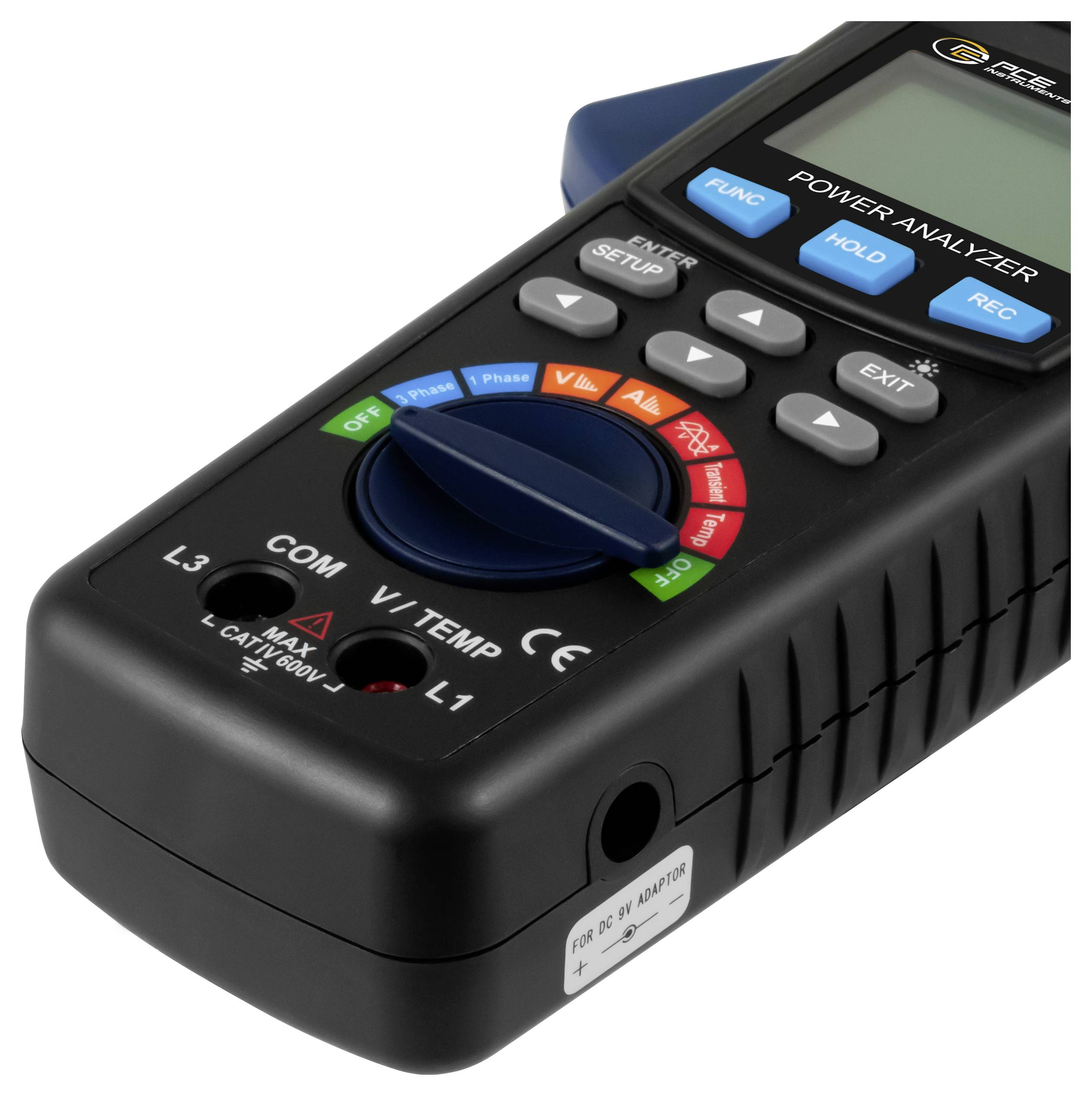

Dispositivo analizzatore di potenza portatile con schermo LCD, selettore di modalità rotativo e pulsanti di controllo, mostrato in angolazione su sfondo bianco.

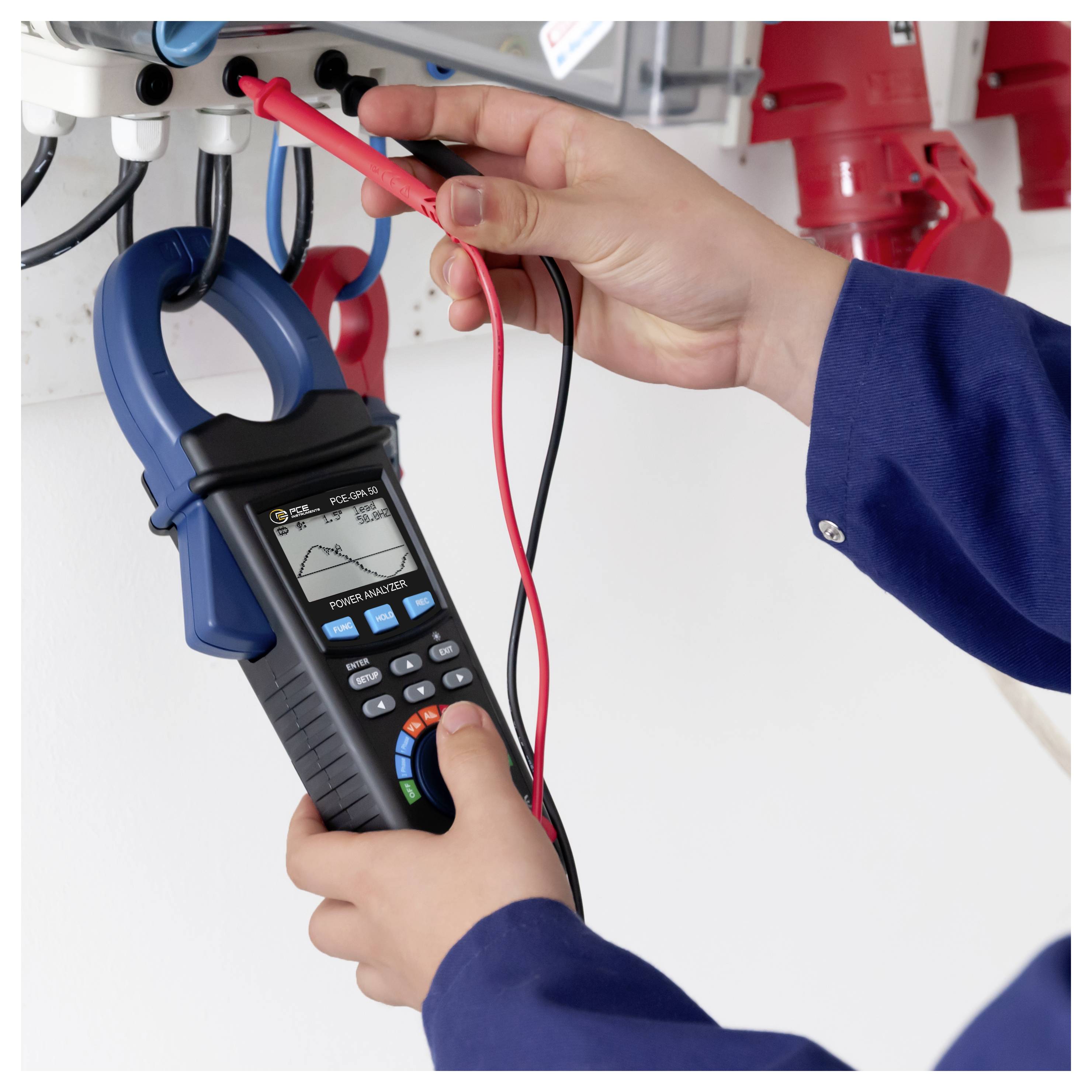

Il tecnico utilizza un pinza amperometrica e sonde di prova per misurare l'impianto elettrico all'interno di un pannello di apparecchiature.

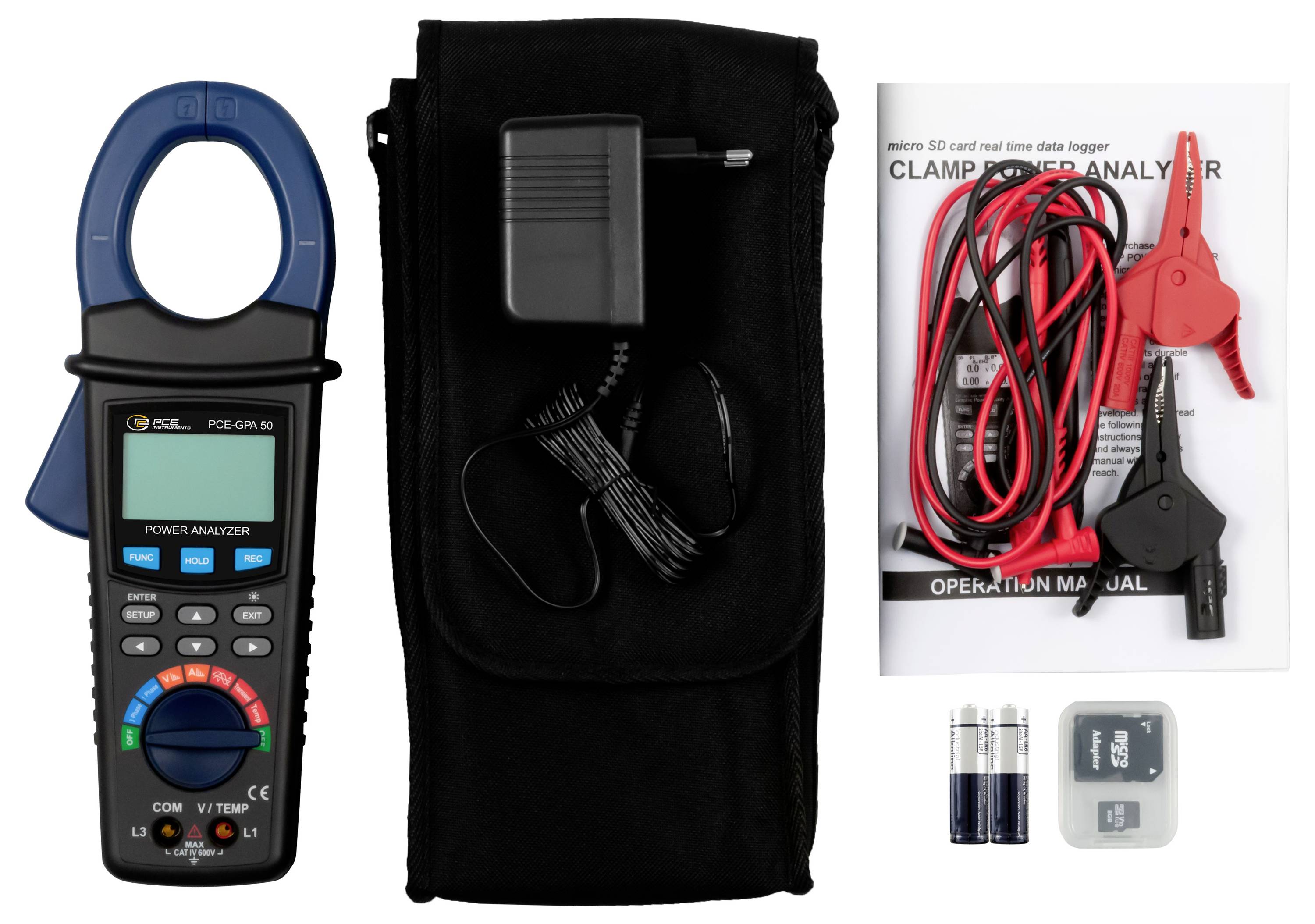

Kit analizzatore di potenza con pinza, comprensivo di misuratore portatile, custodia da trasporto, cavi di prova, manuale, pinze, batterie e piccolo modulo accessori.

1/5

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 5 Gen 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (1155,00 € / Pezzo)

1155,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Power Analyzer

Analizzatore di potenza fino a 2000 A.
Misurazione TRMS
Misurazione della potenza
Analisi onda superiore
Display grafico con illuminazione
Alimentazione a corrente e a pile
Registratore di dati su scheda micro SD
Misurazione per 1 e 3 fasi
Misurazione della temperatura con termoelemento
Misurazione di tensione 10 V ... 600 V CA RMS
Misurazione della corrente 5 ... 2000 A CA RMS
Apertura pinza amperometrica: 50 mm
Distorsione armonica fino al 50° ordine

Servizi e promozioni supplementari

Dati tecnici

Tipo di misura tensione alternata AC V intervallo di misura 10 ... 600 V, risoluzione 0,1 V, precisione ±(0,5% ... 3 cifre)
Tipo di misura tensione alternata AC V intervallo di misura picco-picco, risoluzione 0,1 V, precisione ±(5% ... 30 cifre)
Tipo di misurazione corrente alternata AC a intervallo di misura 5 ... 2000 a, risoluzione <100 a: 0,01 a, precisione <200 a: ±(1%+ 0,5 a)
Tipo di misurazione corrente alternata AC a risoluzione <1000 a: 0,1 a, >200 a: ±(1% + 5 a)
Tipo di misura corrente alternata AC a intervallo di misura picco-picco, risoluzione >1000 a: 1 a, precisione ±(5% + 30 digit)
Fattore di potenza (PF) intervallo di misura 0 ... 1, risoluzione 0,001 precisione ± 0,04
Intervallo di misura angolo di fase -180 ° ... 180 °, risoluzione 0,1 °, precisione ± 1° x PF
Intervallo di misura della frequenza 45 ... 65 Hz, risoluzione 0,1 Hz, precisione ± 0,2 Hz
Potenza attiva, reattiva e apparente intervallo di misura 0 ... 9,999 M, risoluzione 0,1 ... 0,001 M, precisione ±(1,5% + 20 cifre)
Intervallo di misura potenza attiva, reattiva e apparente (W / va / VAR), risoluzione (W / va / VAR)
Intervallo di misura AC V armonica 1 ... 20 a ordine 0,1 V, precisione ±(2% + 5 cifre)
Intervallo di misura AC V armonica 21 ... 50 ordine, precisione ±(4% + 5 cifre)
Intervallo di misura AC a armonica 1 ... 20. Ordine, risoluzione <100 a: 0,01 a, precisione ±(2% + 5 cifre)
Risoluzione corrente alternata <1000 a: 0,1 A.
Intervallo di misura corrente alternata 21 ... 50 ordine, risoluzione >1000 a: 1 a, precisione ±(4% + 5 cifre)
AC V % intervallo di misura armonica 1 ... 20. Ordine, risoluzione 0,1%, precisione ±(2% + 10 cifre)
Intervallo di misura AC V % armonica 21 ... 50 ordine, risoluzione 0,1%, precisione ±(4% + 20 cifre)
Intervallo di misura distorsione assoluta armonica 0 ... 20%, risoluzione 0,1%, precisione ±(2% + 5 cifre)
Intervallo di misura distorsione assoluta armonica 20,1 ... 100%, risoluzione 0,1%, precisione ±(6% + 10 cifre)
Temperatura tipo K intervallo di misura -100 ... 199,9 °C, risoluzione 0,1 °C, precisione ±(1% + 1 °C)
Intervallo di misura termoelemento 200 ... 1300 °C, risoluzione 1 °C, precisione ±(1% + 2 °C)
Display LCD grafico
Impedenza d'ingresso AC V 10 mOhm
Intervallo di frequenza pinza amperometrica 40 Hz ... 1 kHz
Frequenza calibrata pinza amperometrica 45 ... 65 Hz
PROTEZIONE DA SOVRACCARICO AC V: 720 V RMS, AC A: 2100 A
Memoria dati scheda micro SD
Frequenza di aggiornamento display 1 secondo
Velocità di memoria memoria dati memoria 2 ... 7200 s
Formato di memorizzazione XLS
Interfaccia seriale per la visualizzazione live su PC (è necessario SOFT-LUT-USB)
Alimentazione 2 batterie AA da 1,5 V, alimentatore da 9 V / 800 ma
Assorbimento di corrente 60 ma DC
Apertura delle pinze 50 mm
Condizioni di funzionamento 0 ... 50 °C / max. 80 %R.F.
Peso circa 595 g
Dimensioni 280 x 106 x 47 mm

Tipo prodotto: Pinza amperometrica

Tensione di alimentazione: 9 V

Altezza: 280 mm

Larghezza: 47 mm

Lunghezza: 106 mm

Peso: 595 g

: ISO

Tipo: Power Analyzer

Dim.: (L x L x A) 106 x 47 x 280 mm

Interfacce: spina DC 3.5 mm
RS-232
RS-232C
USB 1.1 spina A
slot micro SD
spina di alimentazione
Slot SD
presa RS232 3 poli
Scheda SD
USB
Seriale
Host USB
3 fili
USB 2.0 spina A
Interfaccia seriale
presa DC 3.5 mm
slot mini SD
USB 2.0 spina interna 4 poli
1 x USB 2.0 Device
1 x USB 2.0 Host
Connettore maschio, 3 poli
Mostra di più

Riconoscimento fasi: No / No

Display: LCD grafico

Identificazione conduttore di terra: No / No

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3812858 PCE Instruments Power Analyzer Pinza amperometrica Calibrato (ISO)

Descrizione

L'analizzatore di potenza viene utilizzato per misurare la corrente di dispositivi a 1 o 3 fasi. Questo analizzatore di potenza si distingue in particolare per il suo campo di misura fino a 2000 A. È inoltre opportuno evidenziare il display grafico dell'analizzatore di potenza. Qui, oltre ai valori numerici di misurazione, è possibile visualizzare anche la forma d'onda della fase dall'analizzatore di potenza. Allo stesso modo, l'analizzatore di potenza può essere utilizzato per misurare le tensioni. In questo modo l'analizzatore di potenza è in grado di calcolare potenza attiva, apparente e reattiva con l'aiuto dell'angolo di fase. Inoltre, l'analizzatore di potenza è in grado di misurare altri parametri di rete come l'energia, il fattore di potenza e l'armonica.

Oltre alle numerose funzioni di misurazione, questo analizzatore di potenza si distingue per la funzione di registrazione dati. Tutti i valori di misura possono essere salvati direttamente su una scheda micro SD dall'analizzatore di potenza. L'analizzatore di potenza funziona con 2 batterie AA da 1,5 V. Tuttavia, è anche possibile utilizzare l'analizzatore di potenza con un alimentatore per misurazioni a lungo termine.

Testo tradotto automaticamente

Versione

Tensione alternata CA V
Corrente alternata CA A.
Fattore di potenza (PF)
Angolo di fase
Frequenza
Potenza attiva, reattiva e apparente
AC V armonica
Corrente alternata
AC V % armonica
Distorsione armonica assoluta
Termoelemento di tipo K di temperatura

Contenuto della fornitura

1 analizzatore di potenza PCE-GPA 50-ICA
1 x set di cavi di misura
2 morsetti a coccodrillo
1 scheda di memoria micro SD
1 alimentatore 9 V / 800 ma
2 batterie AA da 1,5 V
1 x borsa a tracolla
1 manuale di istruzione per l'uso
1 certificato di calibrazione ISO

Note

Pinza amperometrica di potenza PCE Instruments PCE-GPA 50-ICA incl. Certificato di calibrazione ISO è progettata da tecnici e ingegneri e viene utilizzata come amperometro, strumento di misura dell'energia, strumento di analisi di rete, pinza di misurazione, multimetro, pinza amperometrica, misuratore di potenza, tecnologia di misurazione elettrica, multimetro digitale, strumento di misura HVAC e molto altro ancora.
