Name: PCE Instruments Sensore di livello PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pz.
Brand: PCE Instruments
SKU: 2452692
Availability: BackOrder

Sensore industriale nero con display digitale collegato che mostra 7.260 in cifre LED rosse.

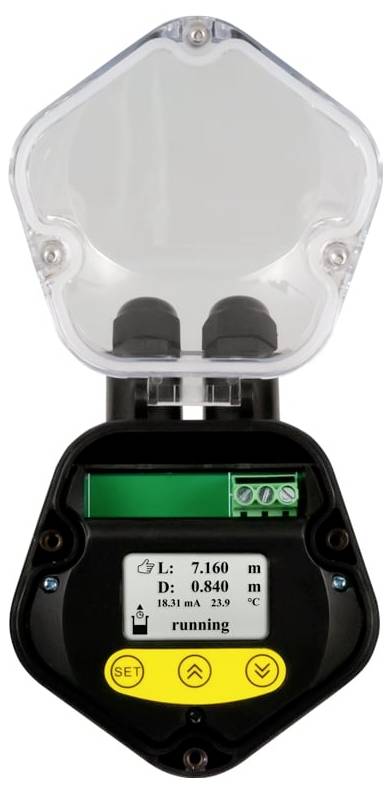

Misuratore portatile con custodia protettiva trasparente, display digitale che mostra L 7.160 m, D 0.840 m, T 23.9 °C, stato "in funzione" e pulsanti di controllo gialli.

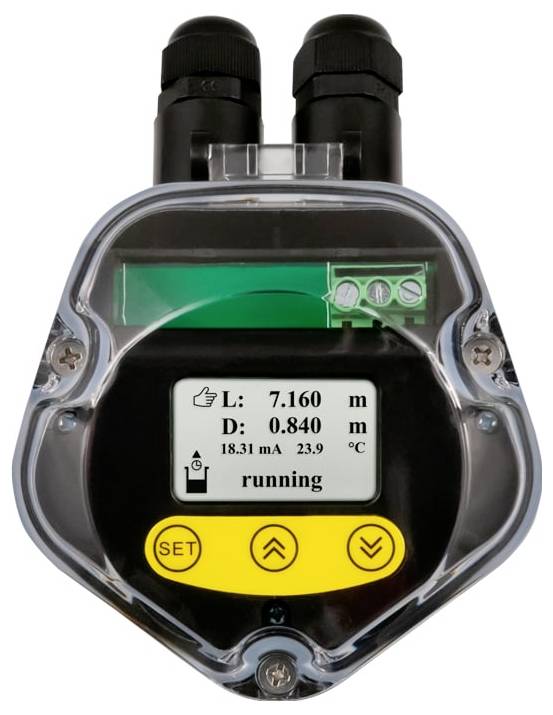

Vista frontale di un misuratore di portata digitale con display che mostra 'in funzione', L: 7.160 m, D: 0,840 m, e 18,31 mA a 23,9 °C, con pulsanti SET e freccia.

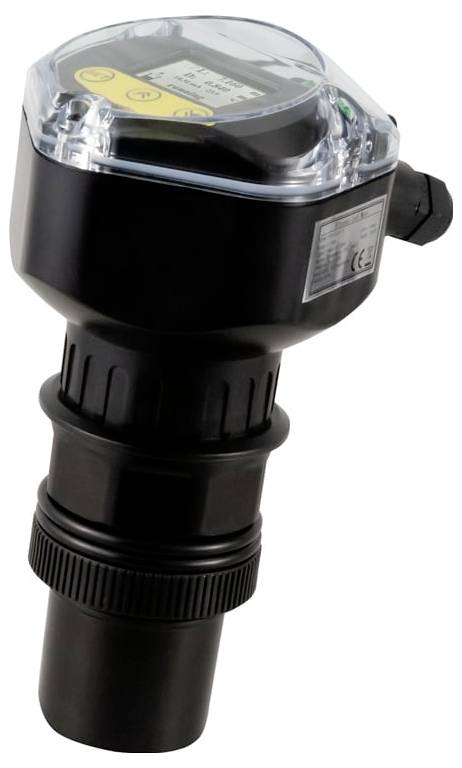

Contatore o sensore industriale nero con tappo protettivo trasparente, mostrato su sfondo bianco.

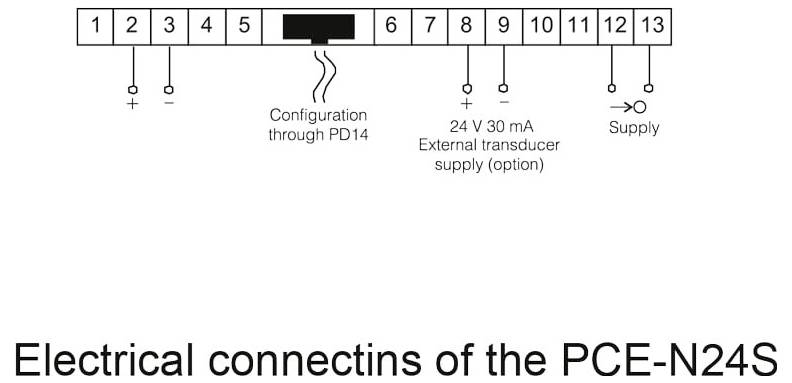

Diagramma di collegamento per i collegamenti elettrici PCE-N24S, con terminali numerati da 1 a 13, configurazione attraverso PD14, alimentazione del trasduttore esterno e collegamenti di alimentazione.

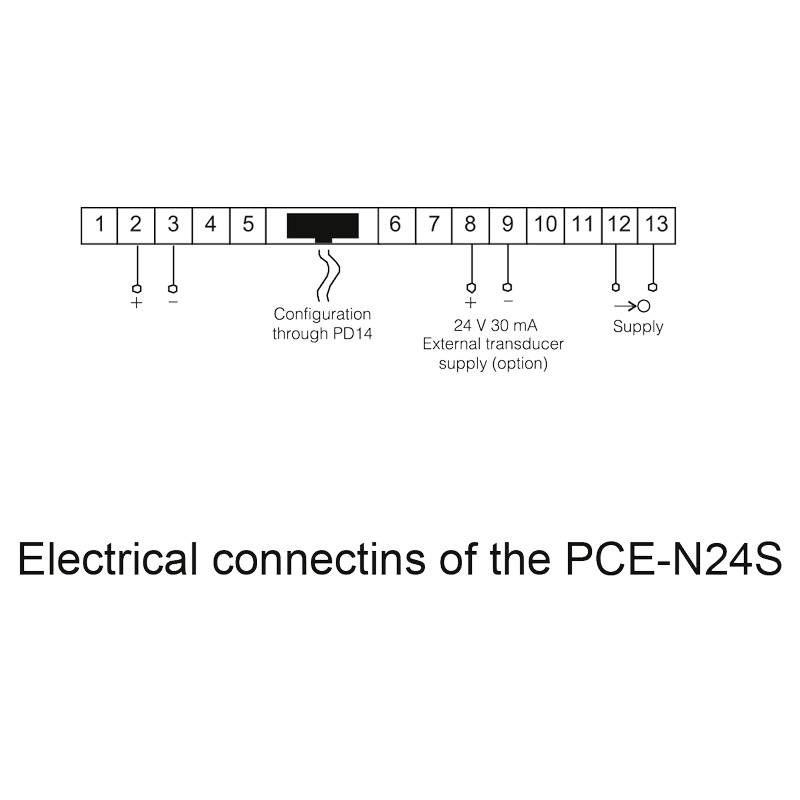

'Connessioni elettriche del PCE-N24S': Il diagramma mostra le connessioni da 1 a 13, inclusi configurazione, convertitore esterno e alimentazione.

1/6

Tipo prodotto

Sensore di livello

Tipo

PCE-ULM-10-N24S

Tensione di esercizio

24 V

Caratteristiche

Indicatore LED

Uscite

Corrente analogica

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 10 Feb 2027

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (581,15 € / Pezzo)

581,15 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Misuratore di livello PCE-ULM-10-N24S incl. Dispositivo di visualizzazione

Con display per la regolazione e la lettura
Filettatura di collegamento M60 stabile
Classe di protezione del display IP66
Collegabile alla tecnologia di processo
Per una profondità di misurazione fino a 10 metri
Con indicatore della temperatura ambiente

Dati tecnici

Campo di misura 0...10 m *
Precisione 0,5 %
Risoluzione 0,001 m
Distanza minima dalla parete 1 m.
Risoluzione dell'indicatore di temperatura 0,1 °C.
Segnale d'uscita 4... Segnale di uscita 20 mA
Risoluzione 0,01 mA
Collegamento a 2 conduttori, PE
Alimentazione di tensione: 24 V DC
Classe di protezione IP 66
Filettatura di collegamento M60 filettatura di collegamento
Pressacavi M18 x 1,5 condizioni ambientali -20... 60 °C
Dimensioni 110 x 140 x 215 mm
Peso circa 825 g
* Il campo di misura si applica solo alle seguenti condizioni preliminari:
Il mezzo di misurazione è un liquido
Non sono presenti turbolenze
Non ci sono polveri o vapori tra
medium e il sensore
La differenza di temperatura tra il sensore e il medium è di < 20 °C.
Display digitale PCE-N24S
Ingresso (selezionabile)
0 ... 20 mA
4... 20 mA
0 ... 60 mV
0 ... 10 V
± 60 mV
Precisione ± 10 V ± (0,2% FS + 1 dgt.)
Resistenza interna 10 Ω ± 1%
Scala a 2 punti
Display a LED a 4 cifre a 7 segmenti, altezza: 20 mm
Intervallo di visualizzazione -1999... 9999
Temperatura ambiente in funzione: -10 °C... 55 °C
Stoccaggio -25 °C... +85 °C
Dimensioni 96 mm x 48 mm x 64 mm
Foratura del pannello di commutazione 92 mm x 45 mm (secondo DIN)
TENSIONE DI ALIMENTAZIONE (SELEZIONABILE) 230 V AC 110 V AC 24 V AC 85... 253 V CA / CC 20... 40 V AC/DC
Alimentazione sensore (selezionabile) 24 V CC / 30 mA
Tipo di protezione frontale: IP 65
Peso 200 g
Montaggio di clip di montaggio con viti di serraggio
Collegamento tramite morsettiera
Alloggiamento robusto alloggiamento in plastica

Tipo prodotto: Sensore di livello

Tipo: PCE-ULM-10-N24S

Tensione di esercizio: 24 V

Caratteristiche: Indicatore LED

Uscite: Corrente analogica

Peso: 825 g

Lunghezza: 110 mm

Larghezza: 140 mm

Altezza: 215 mm

Dim.: (L x L x A) 110 x 140 x 215 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: di fabbrica senza certificato

Documenti & Download

Scheda tecnica

Scheda tecnica 2452692 PCE Instruments Sensore di livello PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2452692 PCE Instruments Sensore di livello PCE-ULM-10-N24S PCE-ULM-10-N24S 1 pz.

Descrizione

Indicatore di livello con 4... Segnale di uscita 20 mA e display digitale esterno / tecnologia di collegamento a due conduttori/ con indicatore della temperatura ambiente / con indicatore di livello e distanza / profondità di misurazione 10 m il misuratore di livello è il dispositivo di misura ideale per determinare l'altezza di riempimento di un silo. Grazie al segnale di uscita 4 … 20 mA, il misuratore di livello può essere collegato anche al controllo di processo operativo. In questo modo il segnale di misurazione può essere ulteriormente elaborato dal misuratore di livello. In questo modo è possibile controllare con il misuratore di livello se un silo è ancora sufficientemente pieno. L'elevata classe di protezione IP del misuratore di livello garantisce una protezione dei componenti elettrici in caso di possibile fuoriuscita di acqua. Con un intervallo di misura di 10 metri è possibile monitorare anche silos più grandi con il misuratore di livello. Come valore misurato, il misuratore di livello può indicare l'altezza di riempimento o la distanza tra il medium e il sensore, a seconda dell'applicazione. Anche la temperatura ambiente può essere misurata con il misuratore di livello. Grazie alle numerose funzioni e agli aspetti di sicurezza, il misuratore di livello è un mezzo di misura ideale per il monitoraggio di impianti silos. L'indicatore di processo N24S è utilizzabile per la valutazione del segnale di processo comune e diffuso 4...20 mA. La possibilità di scalare liberamente il segnale d'ingresso consente un utilizzo molto versatile di questo indicatore di processo. Il risultato della misurazione attuale è molto facile da leggere grazie al grande display a LED a 4 cifre. L'alimentazione opzionale del sensore di 24 V consente il collegamento diretto di sensori a 2 conduttori o trasmettitori, was semplifica l'utilizzo di questo indicatore di processo. La configurazione avviene tramite il software LPCon disponibile gratuitamente. Con l'aiuto dell'adattatore di programmazione PD14 è possibile effettuare le impostazioni o leggere dal display del processo. Le configurazioni create con il software possono essere salvate e richiamate nuovamente.

Testo tradotto automaticamente

Contenuto della fornitura

1 x misuratore di livello PCE-ULM-10-N24S
1 x display da incasso PCE-N24S
4 x materiale di fissaggio
1 guarnizione
1 manuale di istruzione per l'uso
Nota: Il display viene fornito nella configurazione selezionata senza scalare il segnale di misurazione. Per scalare il dispositivo di visualizzazione è necessario l'adattatore di programmazione PCE-PD14!

Descrizione

Contenuto della fornitura

1 x misuratore di livello PCE-ULM-10-N24S
1 x display da incasso PCE-N24S
4 x materiale di fissaggio
1 guarnizione
1 manuale di istruzione per l'uso
Nota: Il display viene fornito nella configurazione selezionata senza scalare il segnale di misurazione. Per scalare il dispositivo di visualizzazione è necessario l'adattatore di programmazione PCE-PD14!
