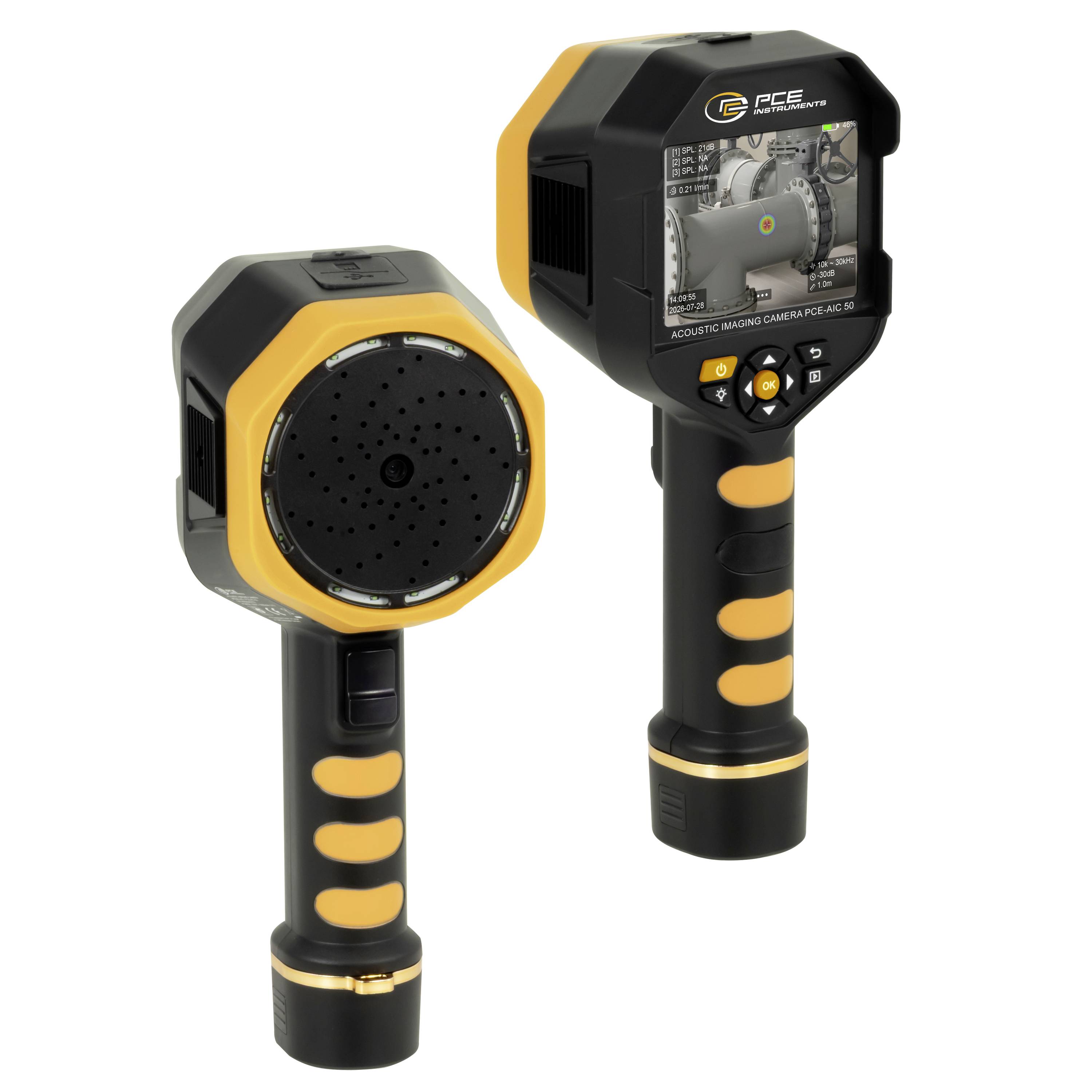

Due viste di una fotocamera acustica portatile per imaging, che mostra un sensore circolare e uno schermo con un'immagine di ispezione di macchinari.

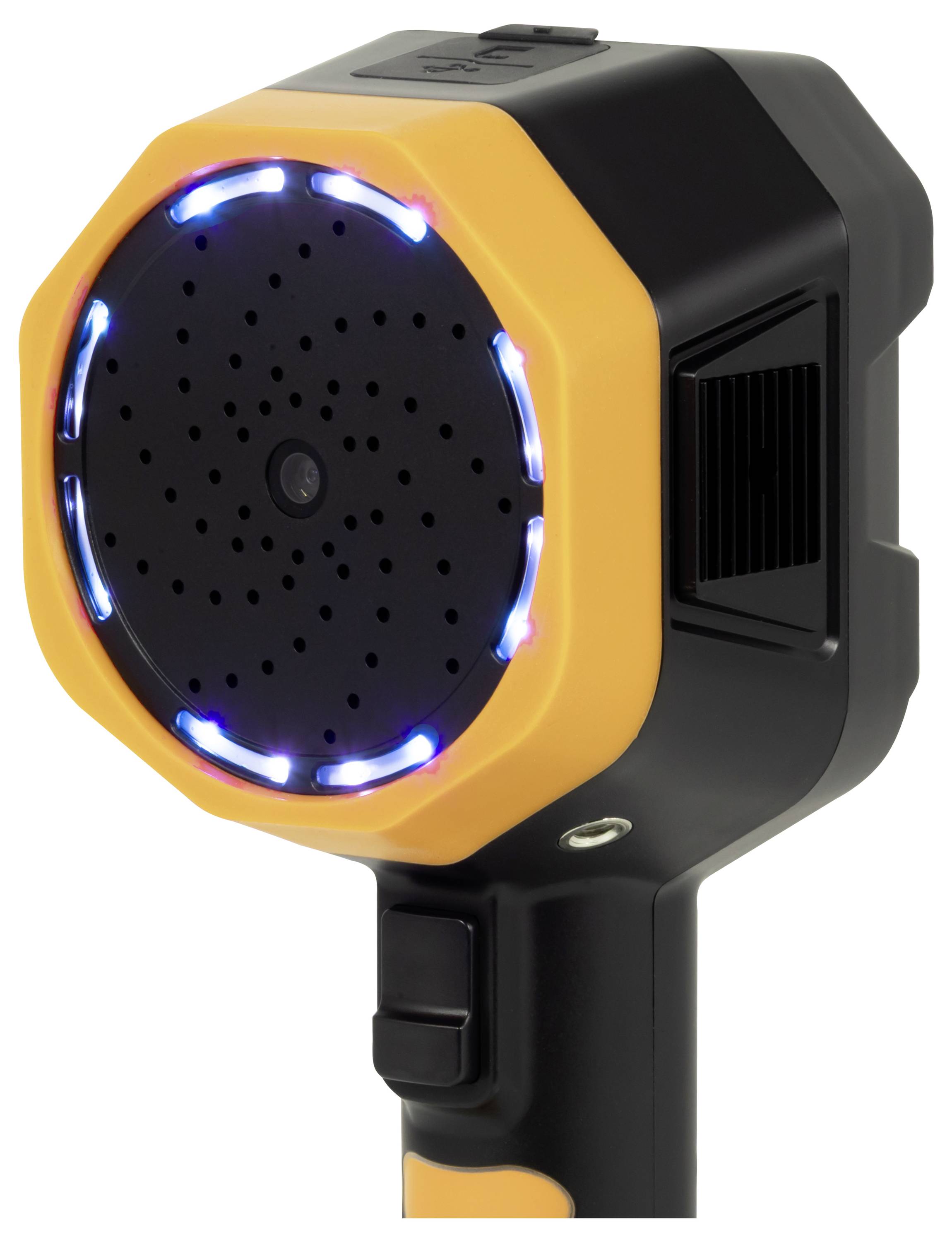

Primo piano di un dispositivo portatile con una faccia circolare di altoparlante o sensore delimitata da luci LED blu e un rivestimento arancione e nero.

Fotocamera di imaging acustico Handheld ICE Instruments che mostra una mappa sonora in stile termico in diretta con scala in decibel e rilevamento di hotspot su una scena industriale.

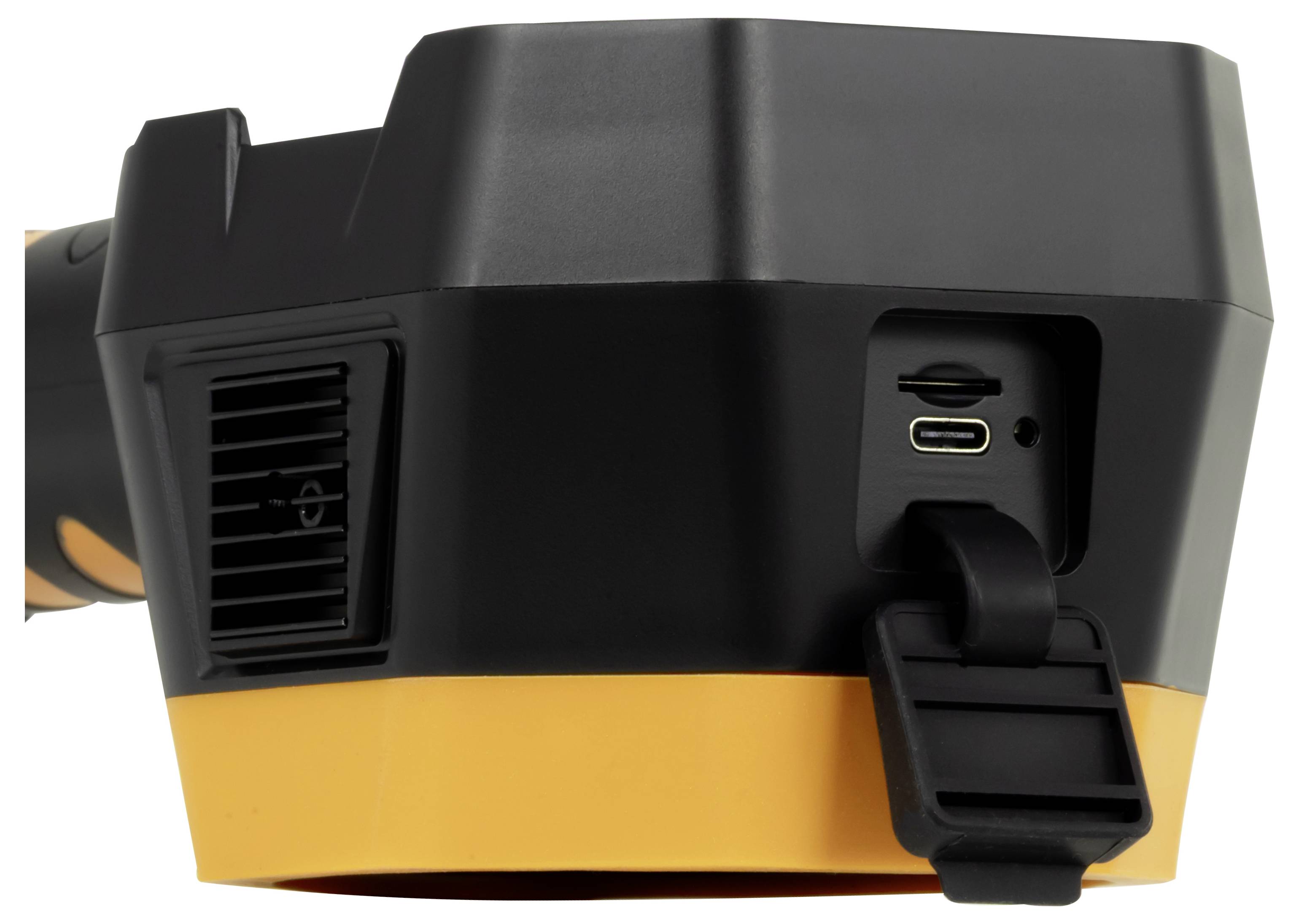

Primo piano di un dispositivo portatile nero e arancione che mostra una ventola, una porta USB-C e un coperchio incernierato sul lato.

Pacco batteria ricaricabile nero con porta USB-C e contatti del connettore esposti, mostrato su uno sfondo bianco.

Corpo della torcia nera con anello di accento dorato e tappo nero staccato/scomparto batteria mostrato in due parti separate su uno sfondo bianco

Primo piano del corpo di un utensile elettrico manuale nero e giallo, che mostra un foro di montaggio filettato e un interruttore a grilletto su uno sfondo bianco.

Fotocamera acustica PCE portatile che ispeziona una flangia di tubo in uno stabilimento industriale, mostrando una mappa termica di una perdita o fonte sonora sulla connessione.

Una mano che tiene una telecamera di imaging acustico PCE puntata verso un sito industriale, con lo schermo del dispositivo che mostra l'impianto e i marcatori di rilevamento.

Videocamera acustica portatile PCE per la diagnostica tramite imaging acustico rivolta verso apparecchiature HVAC sul tetto, che mostra il rilevamento di zone critiche di rumore su condotti industriali e unità.

Telecamera d'ispezione portatile con display manuale e sonda obiettivo staccabile riposta in una custodia rigida rivestita di schiuma con accessori.

1/11

Scheda tecnica (PDF)

Consegna entro Ven. 25 Set.

15 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1687,70 € / Pezzo)

1687,70 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Telecamera acustica PCE Instruments PCE-AIC 50

Microfono digitale MEMS a 64 canali per una precisa localizzazione della sorgente sonora
Intervallo di frequenza da 2 kHz a 100 kHz per segnali acustici ad alta frequenza
Portata di rilevamento da 0,3 m fino a 50 m.
Frequenza fotogrammi ≥ 25 FPS per l'imaging acustico
Stima delle perdite e delle perdite di gas integrata
Fotocamera da 12 megapixel con campo visivo di 72° e lunghezza focale fissa di 3,9 mm
Memoria: Slot per schede TF per un massimo di 512 GB
Trasferimento wireless delle immagini

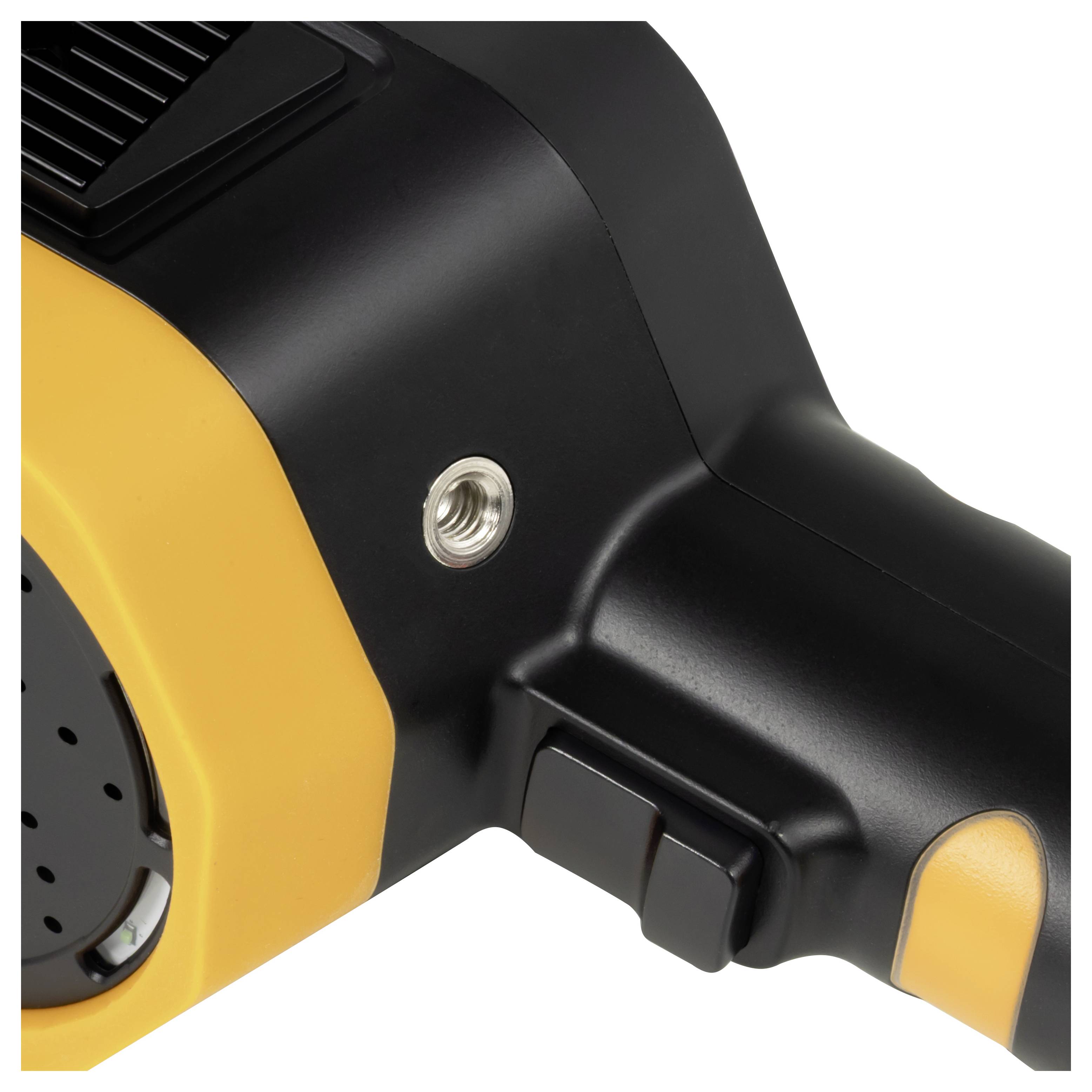

Fissaggio su treppiede 1/4 pollici

Dati tecnici

Dati tecnici generali
Numero di canali di misurazione 64
Frequenza 2 ... 100 kHz
Tipo di display LCD
Dimensioni display 3,5 pollici
Risoluzione display 640x480
Archiviazione: scheda micro SD
8 GB di capacità di memoria
INTERFACCIA USB-C, WLAN
Standard radio 802.11a, 802.11b, 802.11g, 802.11n, 802.11ac
Sensore sensibilità informazione aggiuntiva: -26 ±1 dBFS
Risoluzione telecamera 640x480
Filettatura del treppiede 1/4 pollici
Campo visivo (FOV) 72°±3°
Tavolozza colori arcobaleno, rosso ferro, bianco caldo
Sensori microfono MEMS
Dimensione pixel 12 µm
Frequenza immagine 25 FPS
Lunghezza focale fissa 3,9 mm
Portata di rilevamento 0.3 ... 50 m
Lingua del menu tedesco, inglese (GB), inglese (US), spagnolo, cinese, russo, francese, italiano, tailandese, polacco, ceco, turco, coreano, finlandese, giapponese, svedese, Bahasa
Classe di protezione (dispositivo) IP52
ALIMENTAZIONE 5 V CC (USB-C)

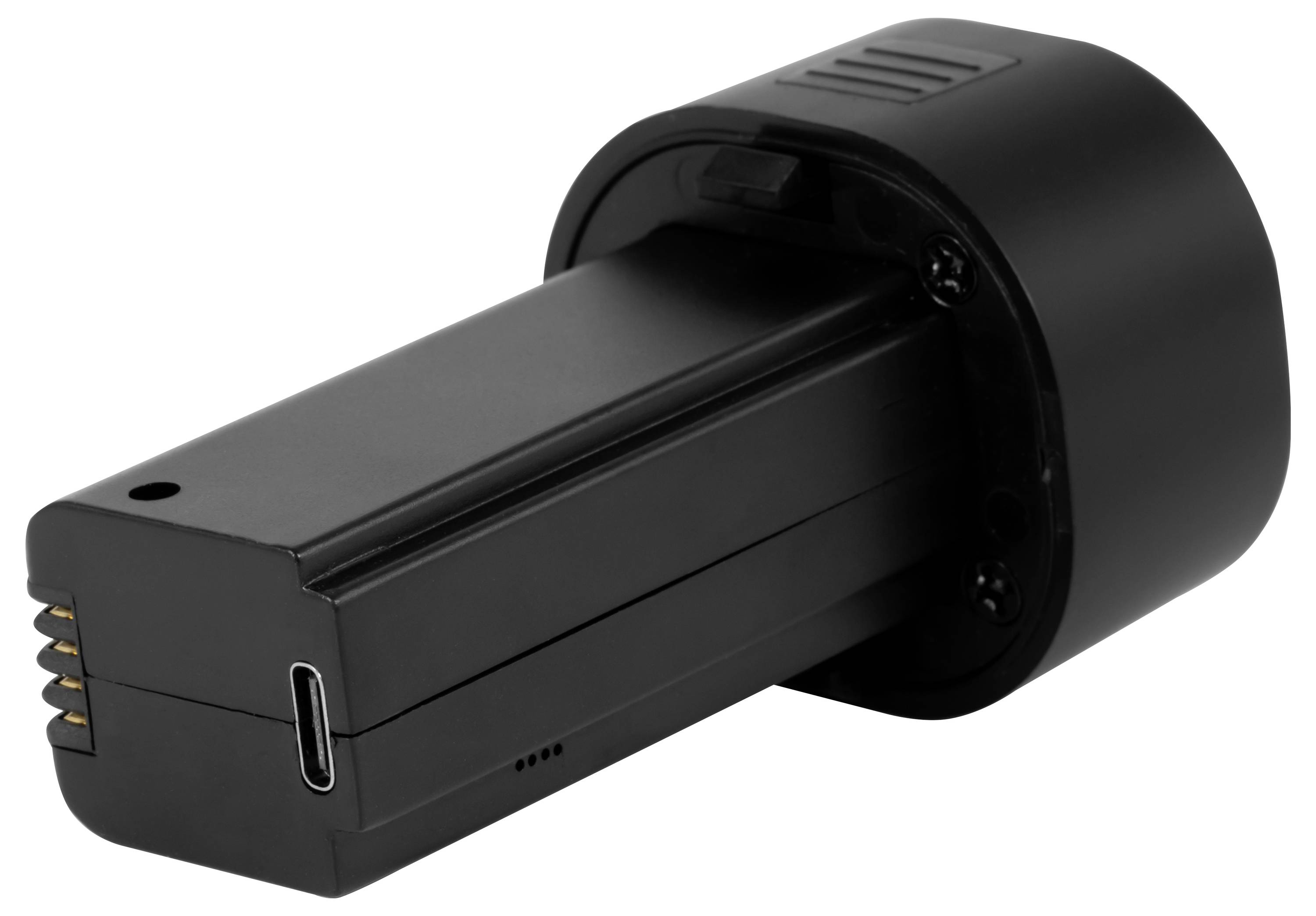

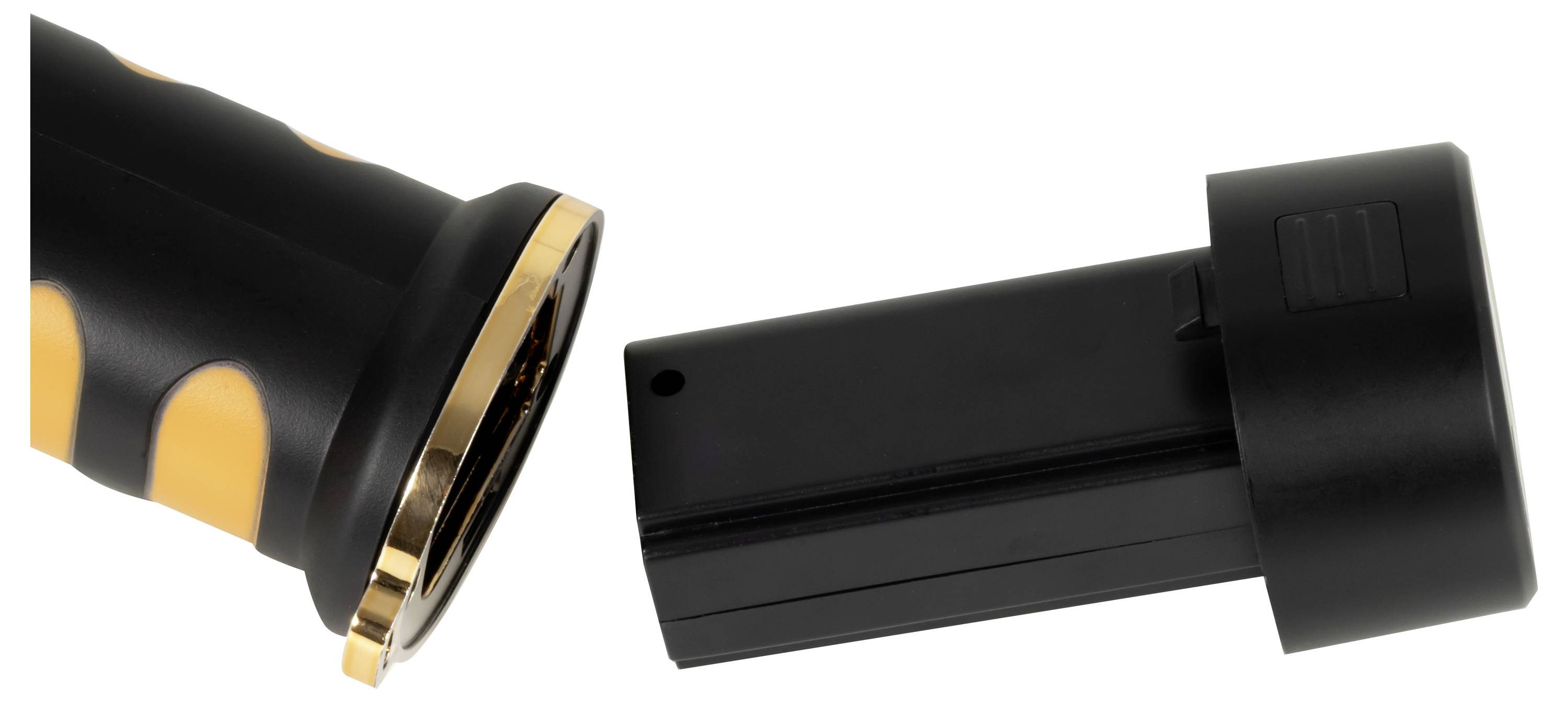

Batteria/batteria 2 x batterie ricaricabili da 3,7 V, batteria ricaricabile agli ioni di litio
Capacità 5000 mAh
Potenza 18,25 Wh
Condizioni di funzionamento -20 ... 55 °C , 10 ... 95% r. F.
Condizioni di conservazione -30 ... 65 °C , 10 ... 95% r. F.
Dimensioni ( L x P x a ) 245 x 95 x 80 mm
Peso 425 g

Tipo prodotto: Telecamera di imaging acustica

Funzioni: Livello sonoro

: di fabbrica senza certificato

Dim.: (L x L x A) 245 x 95 x 80 mm

Display: LCD

Frequenza (Max.): 100 kHz

Frequenza min.: 2 kHz

Range frequenza: 2 kHz - 100 kHz

Peso: 425 g

Larghezza: 95 mm

Altezza: 80 mm

Lunghezza: 245 mm

Caratteristiche fonometro: Display a colori

Interfacce: USB-C
WLAN

UKCA: Sì

Imballaggio privo di plastica: Confezione libera in plastica

Documenti & Download

Scheda tecnica

Scheda tecnica 3811971 PCE Instruments Telecamera di imaging acustica Display a colori 2 kHz - 100 kHz USB-C, WLAN

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3811971 PCE Instruments Telecamera di imaging acustica Display a colori 2 kHz - 100 kHz USB-C, WLAN

Descrizione

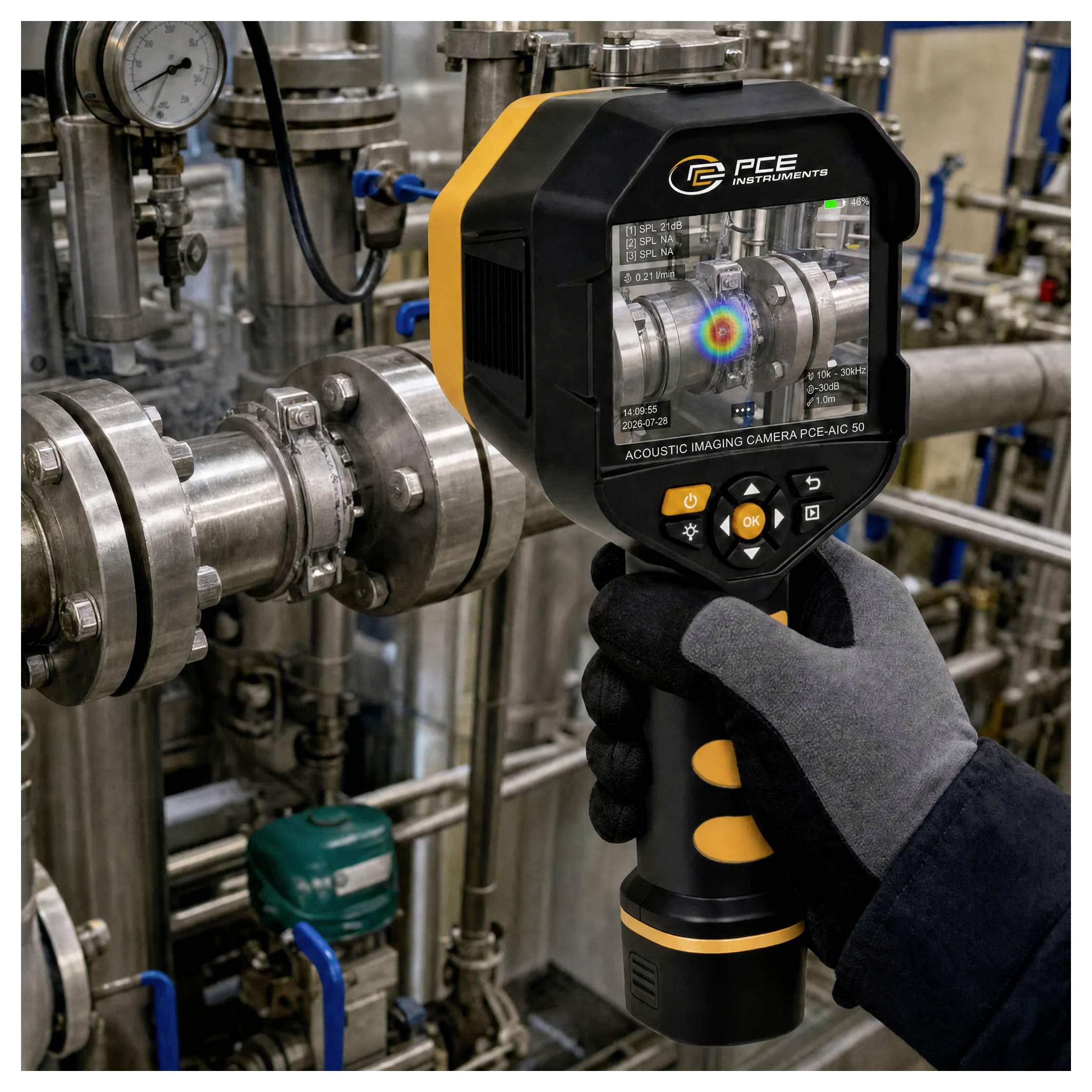

La telecamera acustica è un potente sistema di misurazione per la localizzazione rapida e affidabile di sorgenti sonore e per il rilevamento di perdite di aria compressa, gas e vuoto. Grazie alla più moderna tecnologia del microfono MEMS, all'imaging ad alta risoluzione e al software di analisi intelligente, la telecamera acustica consente una visualizzazione acustica precisa anche negli ambienti industriali più esigenti.

Dotata di un microfono digitale MEMS a 64 canali, la telecamera acustica rileva i segnali acustici nella gamma di frequenza da 2 kHz a 100 kHz. In questo modo è possibile localizzare con precisione sia i rumori udibili che quelli ad alta frequenza. La portata di rilevamento da 0,3 fino a 50 metri consente un utilizzo flessibile, dall'analisi di campo vicino all'analisi di impianti di grandi dimensioni.

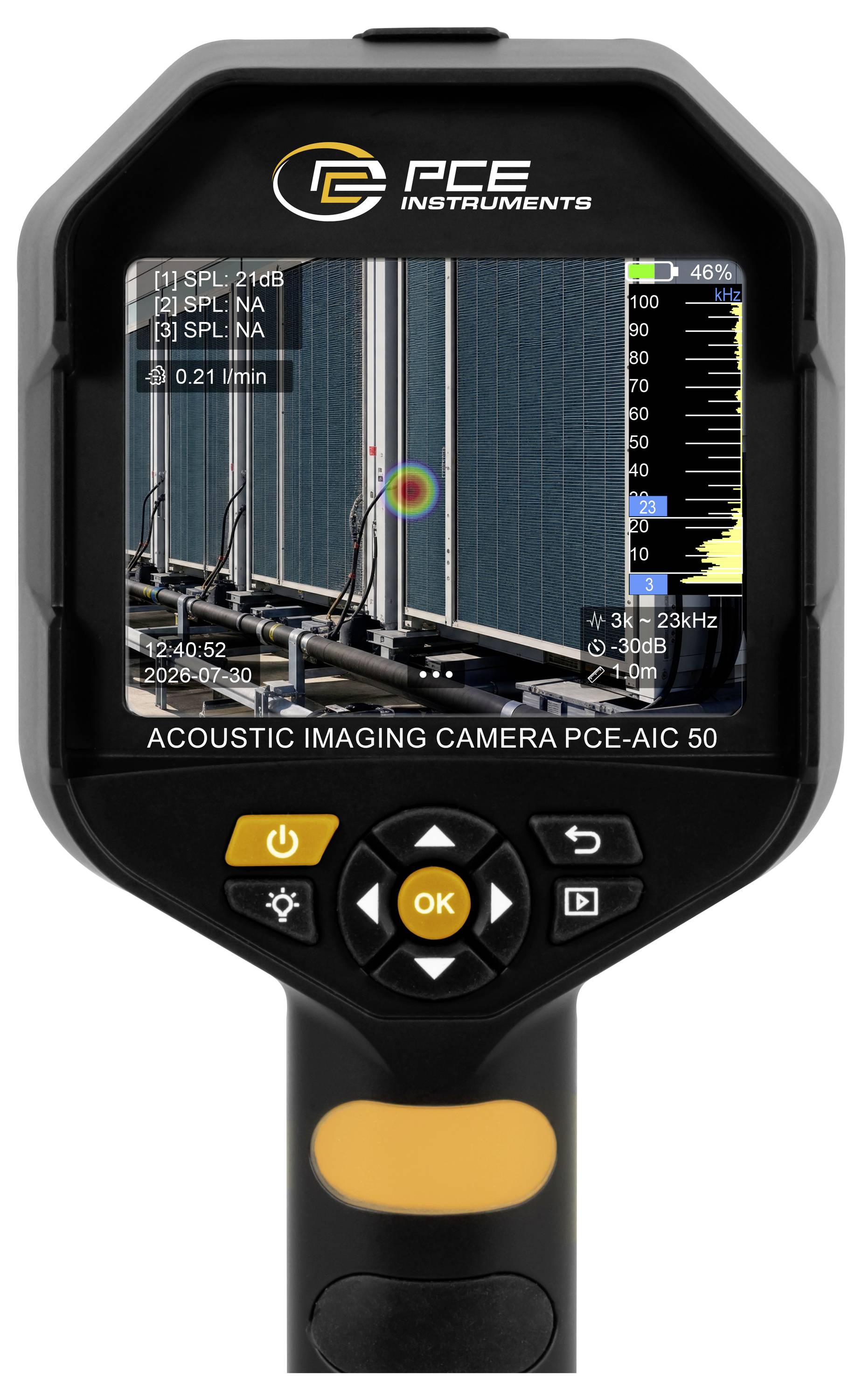

Per una dettagliata documentazione visiva, la telecamera acustica è dotata di una telecamera integrata da 12 megapixel con un campo visivo di 72° e una lunghezza focale fissa di 3,9 mm. Con una frequenza di fotogrammi di almeno 25 FPS, le informazioni ottiche e acustiche vengono combinate in modo fluido, in modo da poter visualizzare in tempo reale le sorgenti sonore.

Oltre alla precisa localizzazione della sorgente sonora, il dispositivo offre una stima integrata dell'uscita del gas e delle perdite di gas. Diverse modalità di imaging, tra cui l'obiettivo specifico, l'obiettivo multiplo e l'ologografia acustica, consentono un adattamento ottimale a diversi compiti di misurazione. I rapporti di analisi possono essere creati e memorizzati direttamente sullo strumento, semplificando notevolmente la documentazione.

La memoria integrata da 8 GB può essere ampliata a un massimo di 512 GB tramite uno slot per schede TF. Inoltre, il sistema supporta WLAN conforme a IEEE 802.11a/b/g/n/ac nelle bande a 2,4 e 5 GHz per un comodo trasferimento dei dati. Grazie alla filettatura per treppiede da 1/4", la telecamera acustica può essere montata in modo sicuro su un treppiede ed è quindi adatta anche per serie di misurazioni più lunghe.

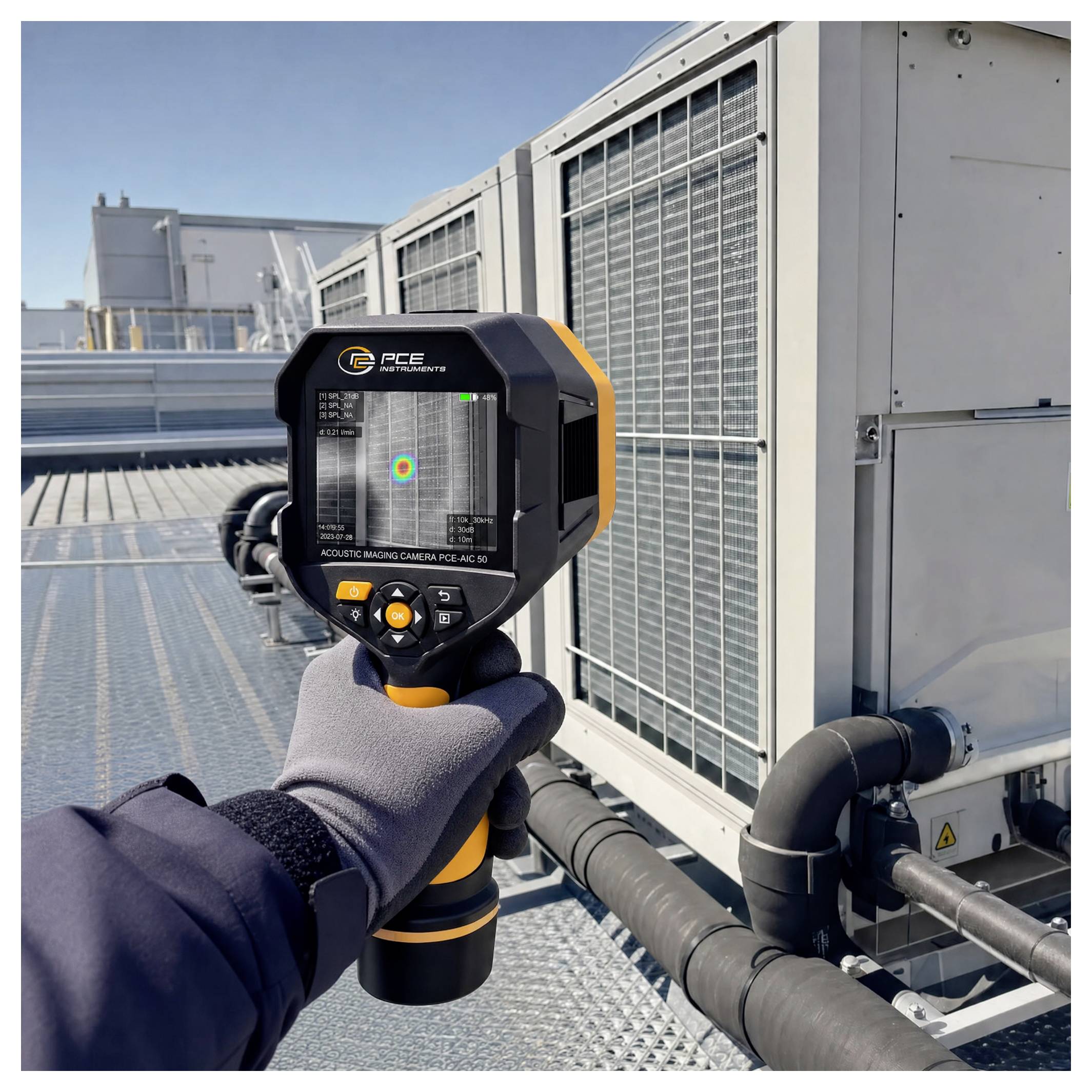

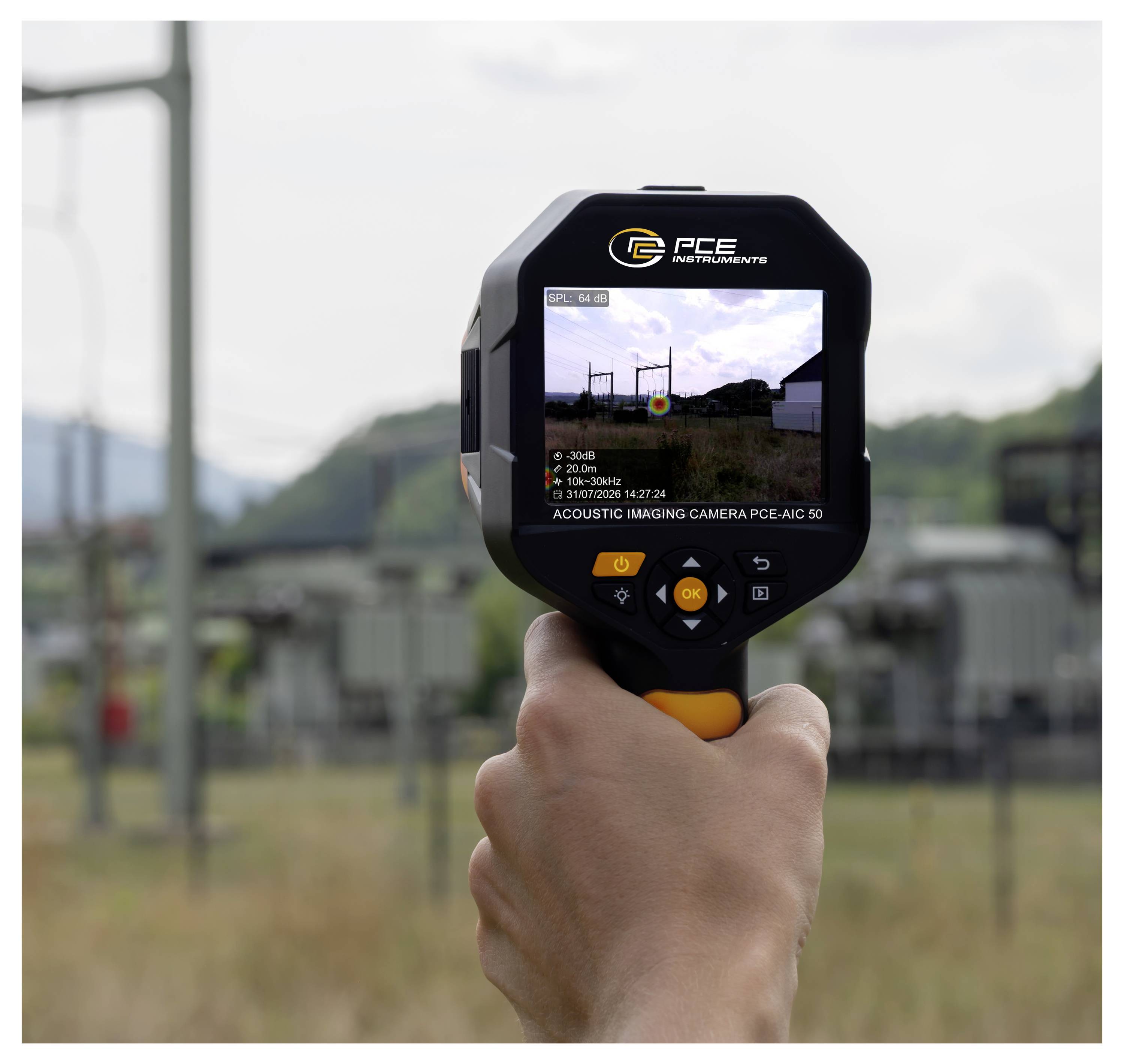

La telecamera acustica Ideal è adatta per la manutenzione preventiva, le ispezioni industriali e il monitoraggio delle condizioni di macchine e impianti. I campi di applicazione tipici sono la localizzazione di perdite di aria compressa, gas e vuoto, il rilevamento di scariche parziali in impianti elettrici, la ricerca di errori nei componenti meccanici e l'analisi delle fonti di rumore nella produzione, nell'approvvigionamento energetico, nella tecnologia degli edifici e nella ricerca. Grazie alla rapida visualizzazione degli eventi di casi, è possibile ridurre la manutenzione, ridurre al minimo le perdite di energia ed evitare i tempi di inattività.
