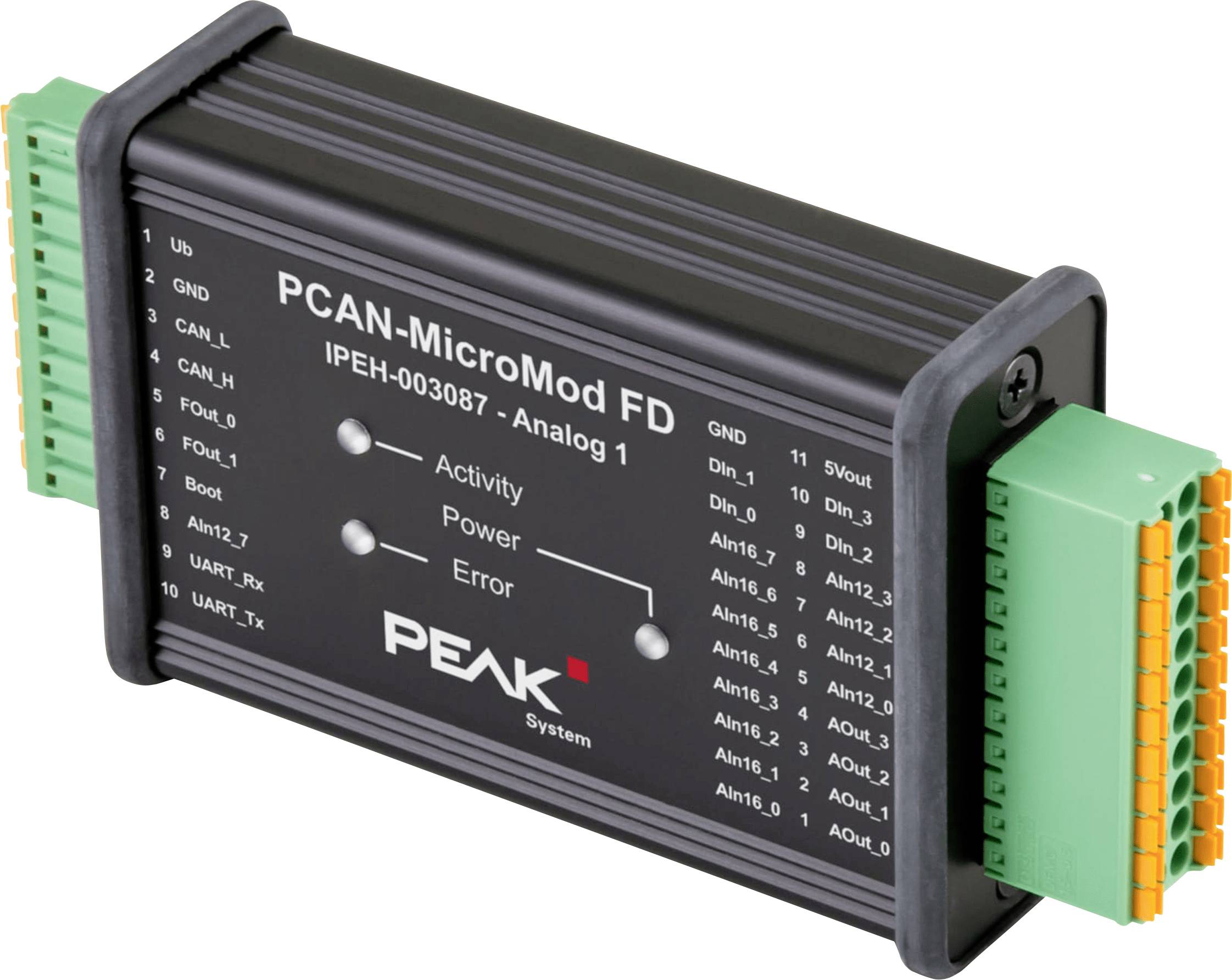

PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Modulo I/O
Codice produttore
Articolo n°:
Tipo prodotto
Modulo I/O
Tipo
PCAN-MicroMod FD Analog
Codice articolo produttore
IPEH-003087
Scheda tecnica (PDF)
Numero
Totale (409,02 € / Pezzo)
409,02 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Modulo CAN-FD configurabile con particolare attenzione all'i/o analogico
- Modulo i/o configurabile con focus sugli ingressi e le uscite analogici per reti CAN e CAN-FD
- Scheda compatta con PCAN-MicroMod FD collegato in alloggiamento di alluminio e morsetti a molla per CAN, i/o e alimentazione
- Configurazione semplice con il software Windows incluso PCAN-MicroMod FD Configuration
Dati tecnici
- Velocità di trasmissione dati CAN/CAN FD: Da 20 kbps a 10 Mbps (ISO 11898-2)
- 2 uscite di frequenza con intervallo di frequenza regolabile da 0 a 20 kHz
- Ingressi analogici: Risoluzione 8x 16 bit, risoluzione 4x 12 bit, monitoraggio della tensione 1x (da 0 a 30 V, 12 bit)
- Uscite analogiche: Risoluzione 4x 12 bit, intervallo di tensione da 0 a 5 V o da 0 a 10 V.
- 4 ingressi digitali, configurabili per canale pull-up o pull-down
- Tipo prodotto
Modulo I/O
- Tipo
PCAN-MicroMod FD Analog
- Codice articolo produttore
IPEH-003087
Documenti & Download
Scheda tecnica
Scheda tecnica 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Modulo I/O
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog Modulo I/O
Descrizione
Il PCAN-MicroMod FD Analog è una scheda di base pronta per l'uso con modulo PCAN-MicroMod FD collegato, che fornisce la periferica per esigenze specifiche. Per il collegamento di CAN, i/o e alimentazione vengono utilizzati connettori con terminali a molla. La scheda di base PCAN-MicroMod FD Analog pone l'accento sugli ingressi e le uscite analogici, dotati del corrispondente cablaggio di protezione.
Il PCAN-MicroMod FD viene configurato utilizzando il software Windows in dotazione. In questo modo, oltre alla semplice mappatura i/o su CAN-ID, sono disponibili anche blocchi funzionali per l'elaborazione dei dati. La configurazione creata sul computer viene trasmessa tramite CAN-Bus al PCAN-MicroMod FD, che successivamente funziona come nodo CAN autonomo. Su un bus CAN è possibile configurare più moduli in modo indipendente l'uno dall'altro.
Testo tradotto automaticamente
Il PCAN-MicroMod FD viene configurato utilizzando il software Windows in dotazione. In questo modo, oltre alla semplice mappatura i/o su CAN-ID, sono disponibili anche blocchi funzionali per l'elaborazione dei dati. La configurazione creata sul computer viene trasmessa tramite CAN-Bus al PCAN-MicroMod FD, che successivamente funziona come nodo CAN autonomo. Su un bus CAN è possibile configurare più moduli in modo indipendente l'uno dall'altro.
Testo tradotto automaticamente
Contenuto della fornitura
- Software di configurazione PCAN-MicroMod FD per Windows
- Pacchetto di sviluppo Windows con GCC ARM Embedded, programma flash ed esempi di programmazione
