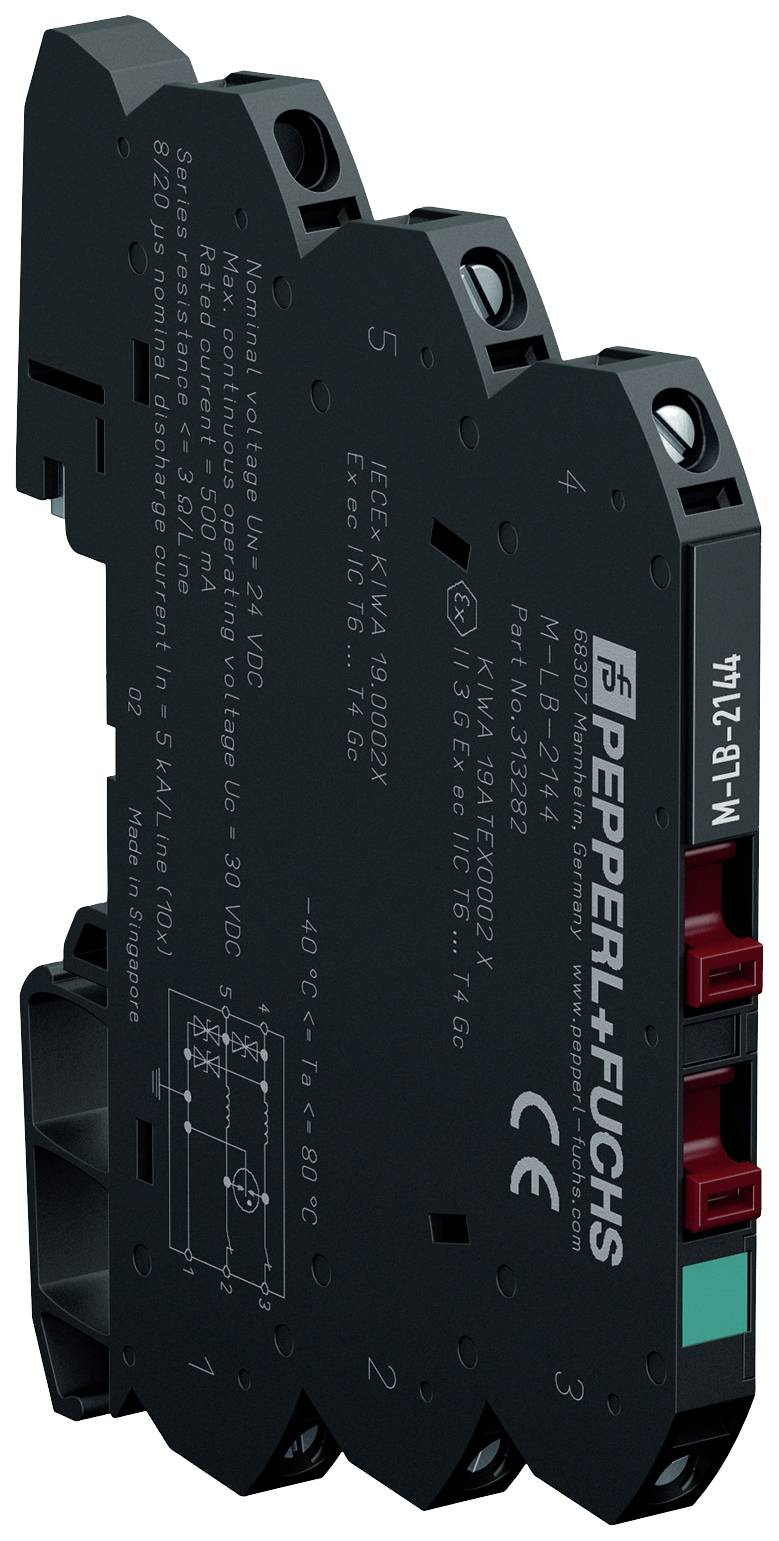

Pepperl+Fuchs 313282 M-LB-2144 Modulo protezione da sovratensioni 5 kA Pezzo 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (65,57 € / Pezzo)
65,57 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Modulo protezione da sovratensioni
- Dispersione
5 kA
- Tensione nom.
24 V/DC
- Codice articolo produttore
313282
- Dim.
(L x A x P) 6.2 x 93 x 72.4 mm
- Larghezza
6.2 mm
- Altezza
93 mm
- Profondità
72.4 mm
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2630687 Pepperl+Fuchs 313282 M-LB-2144 Modulo protezione da sovratensioni 5 kA Pezzo 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2630687 Pepperl+Fuchs 313282 M-LB-2144 Modulo protezione da sovratensioni 5 kA Pezzo 1 pz.
Descrizione
"M-LB serie 2000; protezione da sovratensione; morsetto a vite; tensione nominale 24 V; tensione massima 30 V; 2 conduttori protetti; corrente di dispersione 5 kA; messa a terra"
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliNumero di linee di segnale protette: 2Topologia: Messa a terraCaratteristiche sicurezza funzionaleLivello di integrità di sicurezza (SIL): SIL 3Dati elettriciCollegamento: Area protetta: Morsetti 4, 5 | area non protetta: Morsetti 2, 3 | schermatura/messa a terra: Morsetto 1 (opzionale)Corrente nominale: 500 mA, per limitazioni vedere tabelle di riduzione | UL: 400 mA, per limitazioni vedere tabelle di riduzioneCorrente di dispersione < : 6 µA a 24 V e 25 °C (77 °F), conduttoreTensione nominale: 24 V CCTensione continua massima: 30 V CCResistenza longitudinale: ≤ 3 Ω per lineaMisurazione della corrente d'urto: 1 kV/0,5 kA (categoria C1) | 10 kV/5 kA (categoria C2) | 1 kA (categoria D1)Corrente d'urto repellente a impulsi (10/350 µs): 1 kA per linea (2x)Corrente di dispersione nominale (8/20 µs): 5 kA per linea (10x)Corrente totale di dispersione (8/20 µs): 20 kA (1x), modalità di guasto da sovraccarico 3 in conformità con IEC 61643-21Livello di protezione: Max. Linea di linea da 45 V con corrente di reflusso nominale In | max. 60 V messa a terra con corrente di reflusso nominale InTempo di azzeramento impulso < : 500 ms.Perdita di inserimento: ≤ 3 dB a 0... 700 kHz nel sistema da 100 ΩConformitàCompatibilità elettromagnetica: EN 61326-3-1:2017Tipo di protezione: IEC 60529:2013Sicurezza funzionale: IEC/EN 61508:2010Dispositivi di protezione da sovratensione per bassa tensione: IEC 61643-21:2000+A1:2008+A2:2012Condizioni ambientaliTemperatura ambiente: Da -40 a 80 °C (-40 °C) 176 °F) | osservare l'intervallo di temperatura limitato dalla riduzione, vedere la sezione Reduction.Temperatura di stoccaggio: -40... 85 °C (-40... 185 °F)Umidità relativa: max. 95 %, senza condensaDati meccaniciTipo di protezione: IP20, dopo il montaggio della piastra isolanteCollegamento: Morsetti a vite, sezione cavo max. 1 x 2,5 mm2Materiale: Poliammide (PA)Peso ca. 32 gDimensioni: 6,2 x 93 x 72,4 mm (L x A x P)Fissaggio: Su guida DIN da 35 mm in conformità con EN 60715:2001Dati per l'uso in combinazione con aree a rischio di esplosioneCERTIFICATO: KIWA 19 ATEX 0002 X Identificazione: ATEX II 3G Ex ec IIC T6...T4 GC Classe di temperatura: T6, T5 o T4, per le limitazioni, vedere le tabelle di riduzioneConformità alle direttive DIRETTIVA 2014/34/UE: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018Approvazioni internazionaliAPPROVAZIONE UL: E501704 | E501881 Tensione di rottura: 30... Linea di linea da 45 V a 100 V/s secondo UL 497B | 30... Messa a terra da 45 V a 100 V/s secondo UL 497B | < 1000 V a 100 V/µs secondo UL 497BApprovazione IECEx Certificato IECEx: IECEx KIWA 19.0002X Identificazione IECEx: Ex ec IIC T6...T4 GC
