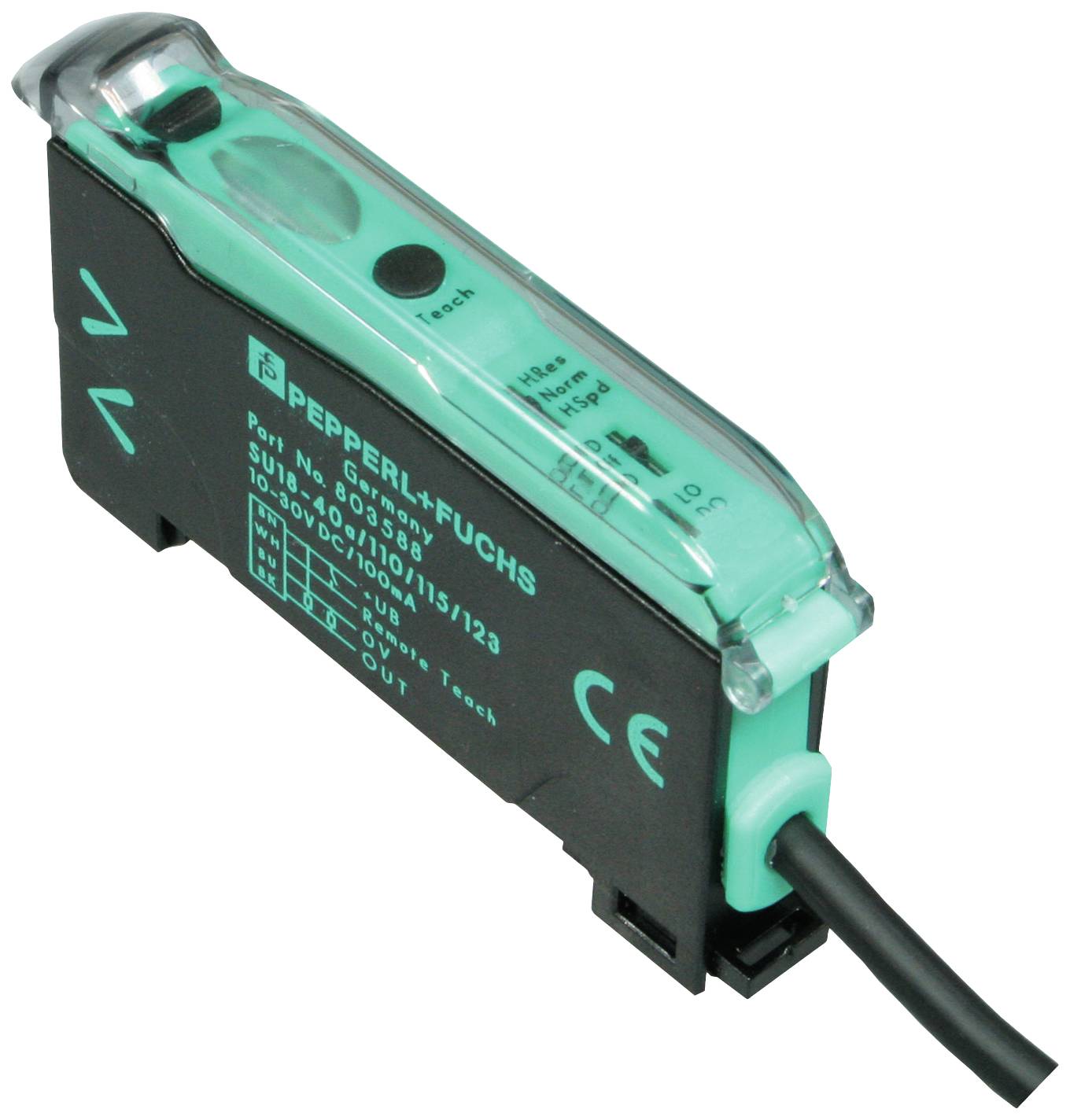

Immagine simile
Pepperl+Fuchs 803586 SU18-40a/110/115/126a Sensore a fibra ottica 1 pz. Antivalente (L x L x A) 62.3 x 9 x 34.5 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore a fibra ottica
Voltaggio operativo Min.
10 V/DC
Voltaggio Max.
30 V/DC
Tipo
SU18-40a/110/115/126a
Contenuto
1 pz.
Scheda tecnica (PDF)
Numero
Totale (155,73 € / Pezzo)
155,73 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Sensore a fibra ottica
- Tipo
SU18-40a/110/115/126a
- Contenuto
1 pz.
- Caratteristiche
Indicatore LED
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tipo contatto
Antivalente
- Tensione di commutazione max
30 V/DC
- Corrente di commut. max.
100 mA
- Collegamento
Cavo con estremità aperte
IP50
- Min. temperatura
-10 °C
- Temperatura max.
55 °C
- Lunghezza
62.3 mm
- Larghezza
9 mm
- Altezza
34.5 mm
- Dim.
(L x L x A) 62.3 x 9 x 34.5 mm
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Sensore a fibra ottica 1 pz. Antivalente (L x L x A) 62.3 x 9 x 34.5 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2627293 Pepperl+Fuchs 803586 SU18-40a/110/115/126a Sensore a fibra ottica 1 pz. Antivalente (L x L x A) 62.3 x 9 x 34.5 mm
Descrizione
Portata del tasto: Fino a 150 mm (KLR-C02-2,2-2,0-K146), trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, 660 nm, Uscita segnale: 1 uscita di contrasto NPN/PNP, a prova di cortocircuito, tipo di circuito: Commutazione chiara/scura, commutabile, collegamento: Cavo da 2 m, 4 x 0,14 mm2, PVC, tensione d'esercizio: 10... 30 V CC, temperatura ambiente: -10... 55 °C (14... 131 °F)
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliLarghezza del tasto: Fino a 150 mm (KLR-C02-2,2-2,0-K146)Portata: Fino a 450 mm (KLE-C01-2,2-2,0-K116)Trasmettitore di luce: LEDTipo di luce: Rosso, luce alternata, 660 nmLimite di luce esterna: 10000 luxCaratteristiche sicurezza funzionaleMTTFd: 690 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde, statico Power on, indicatore di sottotensione: LED verde lampeggiante (circa 0,8 Hz), cortocircuito: LED verde lampeggiante (circa 4 Hz)Indicatore di funzionamento: LED giallo: Stato di commutazione statico luminoso, lampeggia quando la riserva di funzionamento è inferioreComandi: Tasto Teach-in | interruttore a slitta 2 posizioni: Commutazione chiara/scura | interruttore a slitta 3 posizioni: Funzioni temporali - timer spento, ritardo di serraggio 40 ms, ritardo di caduta 40 ms | interruttore a slitta 3 posizioni: Modalità di funzionamento - normale, alta velocità di commutazione, alta risoluzioneDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: 10%Corrente a vuoto: ≤ 30 mAUscitaUscita di pre-caduta: 1 uscita di contrasto NPN/PNP, a prova di cortocircuitoTipo di circuito: Commutazione chiara/scura, commutabileUscita segnale: 1 uscita a contrasto NPN/PNP, a prova di cortocircuitoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 2 V CC a 100 mA; ≤ 0,7 V a 10 mAFrequenza di commutazione: Modalità standard: 3 kHz, modalità ad alta velocità: 6 kHz, ad alta risoluzione: 500 HzTempo di risposta: Modalità standard: 160 µs, modalità ad alta velocità: 80 µs, ad alta risoluzione: 1 ms.Precisione di ripetizione: ≤ 0,5% alla portata del tasto impostataConformità agli standard e alle direttiveConformità agli standard Norma di prodotto: EN 60947-5-2:2007 | IEC 60947-5-2:2007Approvazioni e certificatiApprovazione UL: CULus listed, classe 2 Power Source, tipo 1 EnclosureApprovazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -10 a 55 °C (14... 131 °F)Temperatura di stoccaggio: Da -20 a 70 °C 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 9 mmAltezza alloggiamento: 34,5 mmProfondità alloggiamento: 62,3 mmTipo di protezione: IP50Collegamento: Cavo da 2 m, 4 x 0,14 mm2, PVCMateriali Alloggiamento: PCMassa: 45 g
