Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-250-BU/103/115 70114683 Commutazione con la luce 1 pz.
Brand: Pepperl+Fuchs
SKU: 2629259
Availability: BackOrder

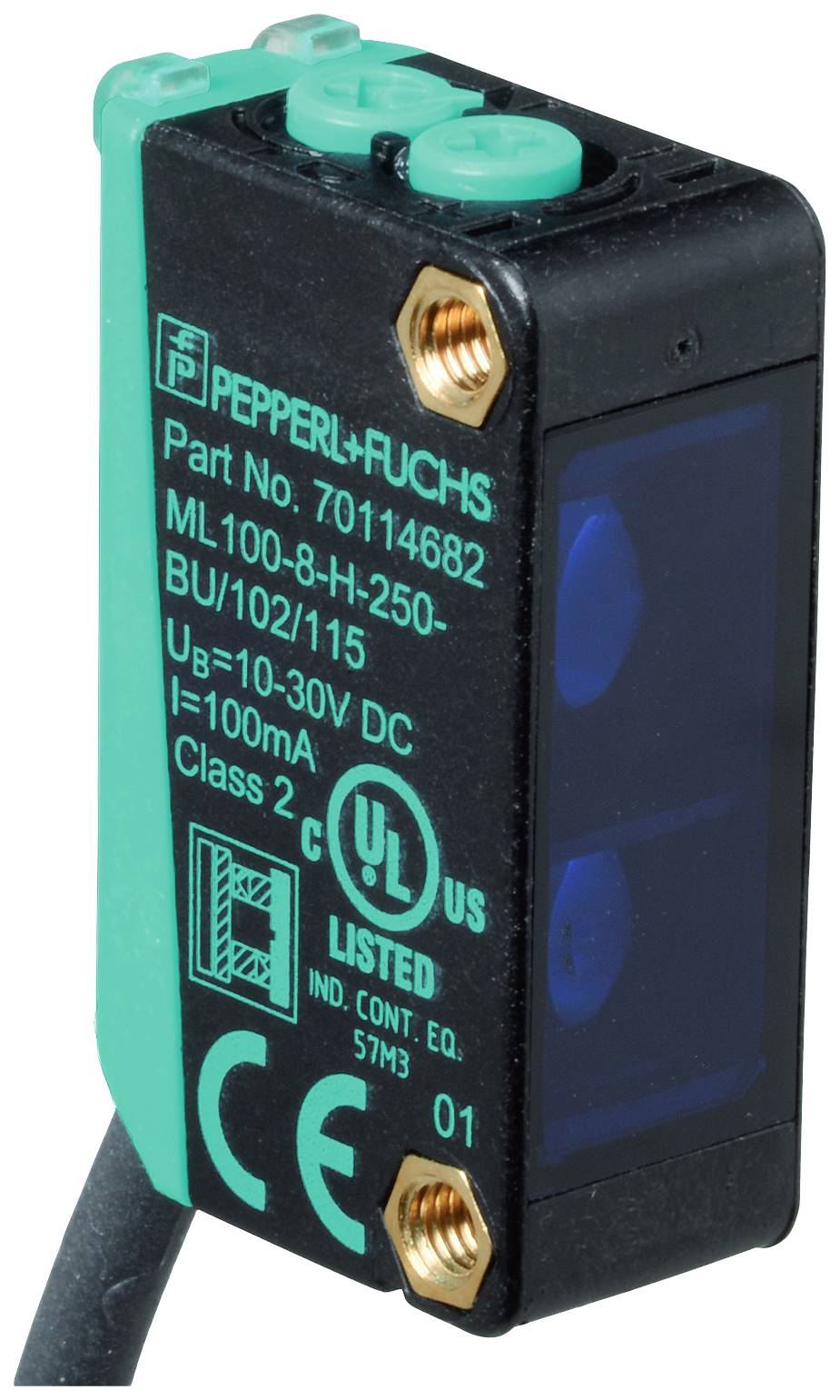

Un sensore rettangolare di Pepperl+Fuchs con etichette e simboli per specifiche elettriche, tra cui i marchi 'UL' e 'CE'.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Commutazione con la luce

Voltaggio Max.

30 V/DC

Connessione

cavo

Tipo

ML100-8-H-250-BU/103/115

Scheda tecnica (PDF)

Consegna entro Mer 16 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (135,24 € / Pezzo)

135,24 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: ML100-8-H-250-BU/103/115

Funzioni (fotocellula): Commutazione con la luce

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Uscite: PNP

Frequenza di switching: 500 Hz

Connessione: cavo

Lunghezza cavo: 2 m

Materiale alloggiamento: PC

Tipo trasmettitore: LED Blu

: 250 mm

Min. temperatura: -30 °C

Temperatura max.: 60 °C

Larghezza: 11 mm

Altezza: 31 mm

Profondità: 20 mm

Dim.: (L x A x P) 11 x 31 x 20 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2629259 Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-250-BU/103/115 70114683 Commutazione con la luce 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2629259 Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-250-BU/103/115 70114683 Commutazione con la luce 1 pz.

Descrizione

Gamma di tasti: 5... 250 mm, trasmettitore di luce: LED, tipo di luce: Luce blu visibile modulata, uscita del segnale: 1 uscita PNP, a prova di cortocircuito, a prova di inversione di polarità, collettore aperto, Tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosa, collegamento: Cavo fisso 2 m, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -30... 60 °C (-22 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 5... 250 mmCampo di pressione min.: 5... 30 mmCampo di misura max.: 5... 250 mmIntervallo di regolazione: 30... 250 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: Luce blu visibile modulataFiltro di polarizzazione: NoDifferenza bianco e nero (6%/90%): <30% a 250 mm, <20% a 200 mm, <10% a 150 mmDiametro spot luminoso: Circa 14 mm a una distanza di 250 mm.Angolo apertura: ca. 4 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 840 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Alimentazione di rete accesa (Power on)Indicatore di funzione: LED giallo: Si accende con l'oggetto rilevatoComandi: Regolazione della larghezza del pulsanteComandi: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto di 20 mAUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita PNP, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: cavo fisso da 2 mMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 50 gCoppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 2 m
