Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-350-RT/102/115a 258523 Commutazione con la luce 1 pz.
Brand: Pepperl+Fuchs
SKU: 2628914
Availability: BackOrder

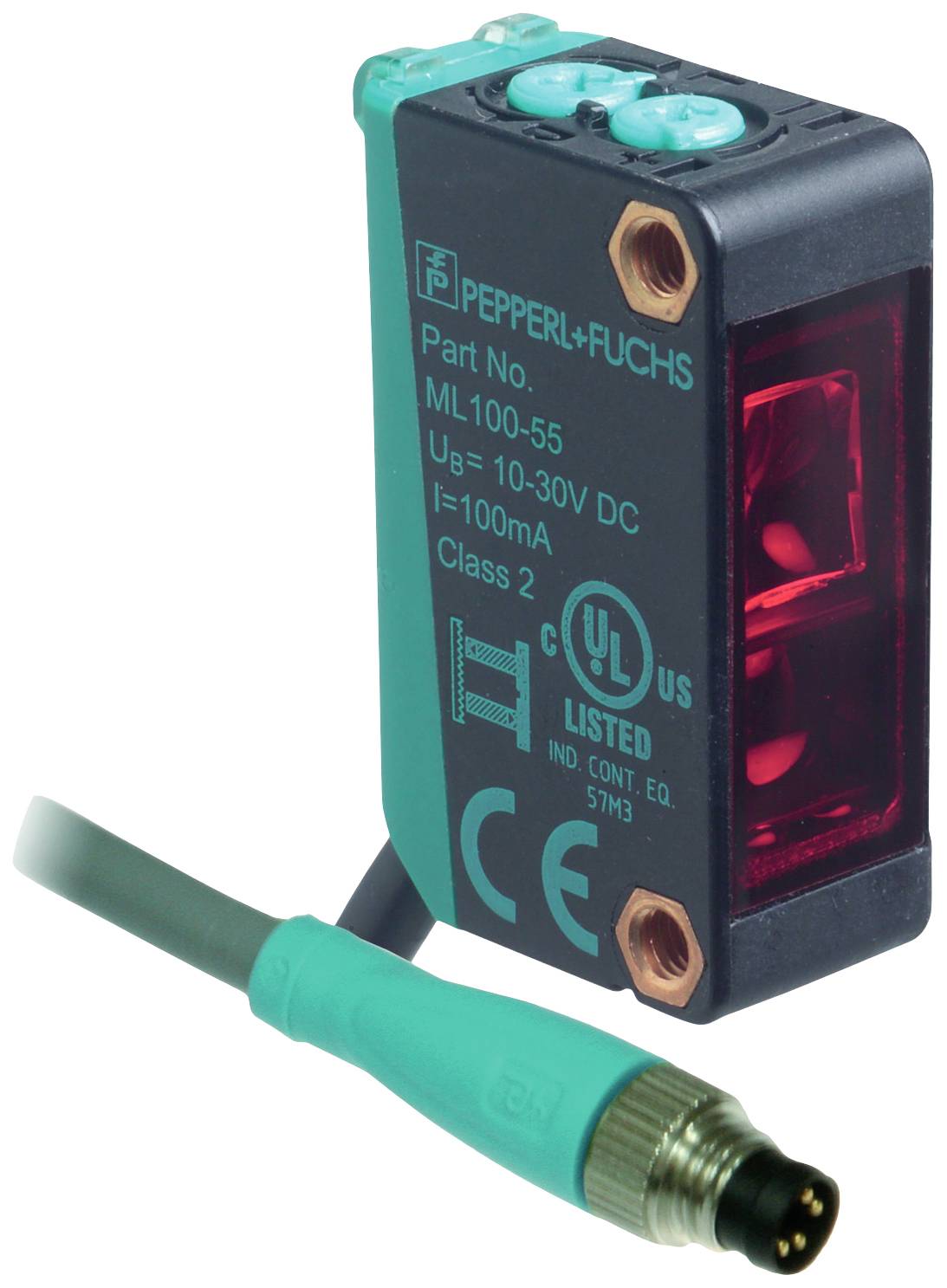

Un sensore rettangolare nero e turchese con lenti rosse e un attacco per cavo. Testo sul dispositivo: 'PEPPERL+FUCHS ML100-55'.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Commutazione con la luce

Voltaggio Max.

30 V/DC

Connessione

M8, 4 poli

Tipo

ML100-8-H-350-RT/102/115a

Scheda tecnica (PDF)

Consegna entro Lun 16 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (131,14 € / Pezzo)

131,14 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: ML100-8-H-350-RT/102/115a

Funzioni (fotocellula): Commutazione con la luce

Tensione di esercizio: 30 V/DC

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Uscite: NPN

Frequenza di switching: 500 Hz

Connessione: M8, 4 poli

Lunghezza cavo: 0.3 m

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED rosso

: 350 mm

Caratteristiche: con soppressione di sfondo

Min. temperatura: -30 °C

Temperatura max.: 60 °C

Lunghezza: 0.3 m

Larghezza: 11 mm

Altezza: 31 mm

Profondità: 20 mm

Diametro: 20 mm

Dim.: (Ø x A) 20 mm x 31 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628914 Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-350-RT/102/115a 258523 Commutazione con la luce 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628914 Pepperl+Fuchs Fotocellula a riflessione a tasteggio ML100-8-H-350-RT/102/115a 258523 Commutazione con la luce 1 pz.

Descrizione

Gamma di tasti: 5... 350 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita NPN, A prova di cortocircuito, a prova di inversione di polarità, collettore aperto, tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosa, collegamento: Cavo fisso 300 mm con spina M8, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -30... 60 °C (-22 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 5... 350 mmCampo di pressione min.: 5... 30 mmCampo di misura max.: 5... 350 mmIntervallo di regolazione: 30... 350 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataFiltro di polarizzazione: NoDifferenza bianco e nero (6%/90%): < 18% a 350 mmDiametro spot luminoso: Circa 20 mm a una distanza di 350 mm.Angolo apertura: ca. 4 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2:2007+A1:2012Caratteristiche sicurezza funzionaleMTTFd: 860 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Alimentazione di rete accesa (Power on)Indicatore di funzione: LED giallo: Si accende con l'oggetto rilevatoComandi: Regolazione della larghezza del pulsanteComandi: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto di 20 mAUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita NPN, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: Cavo fisso 300 mm con spina M8, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 20 gCoppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 0,3 m

Descrizione

Versione

Dati generaliGamma di tasti: 5... 350 mmCampo di pressione min.: 5... 30 mmCampo di misura max.: 5... 350 mmIntervallo di regolazione: 30... 350 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataFiltro di polarizzazione: NoDifferenza bianco e nero (6%/90%): < 18% a 350 mmDiametro spot luminoso: Circa 20 mm a una distanza di 350 mm.Angolo apertura: ca. 4 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2:2007+A1:2012Caratteristiche sicurezza funzionaleMTTFd: 860 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Alimentazione di rete accesa (Power on)Indicatore di funzione: LED giallo: Si accende con l'oggetto rilevatoComandi: Regolazione della larghezza del pulsanteComandi: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto di 20 mAUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita NPN, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: Cavo fisso 300 mm con spina M8, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 20 gCoppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 0,3 m
