Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT150-R100-2EP1-IO-IR 267075-100502 Selettore (impulso luce/impulso
Brand: Pepperl+Fuchs
SKU: 2627809
Availability: BackOrder

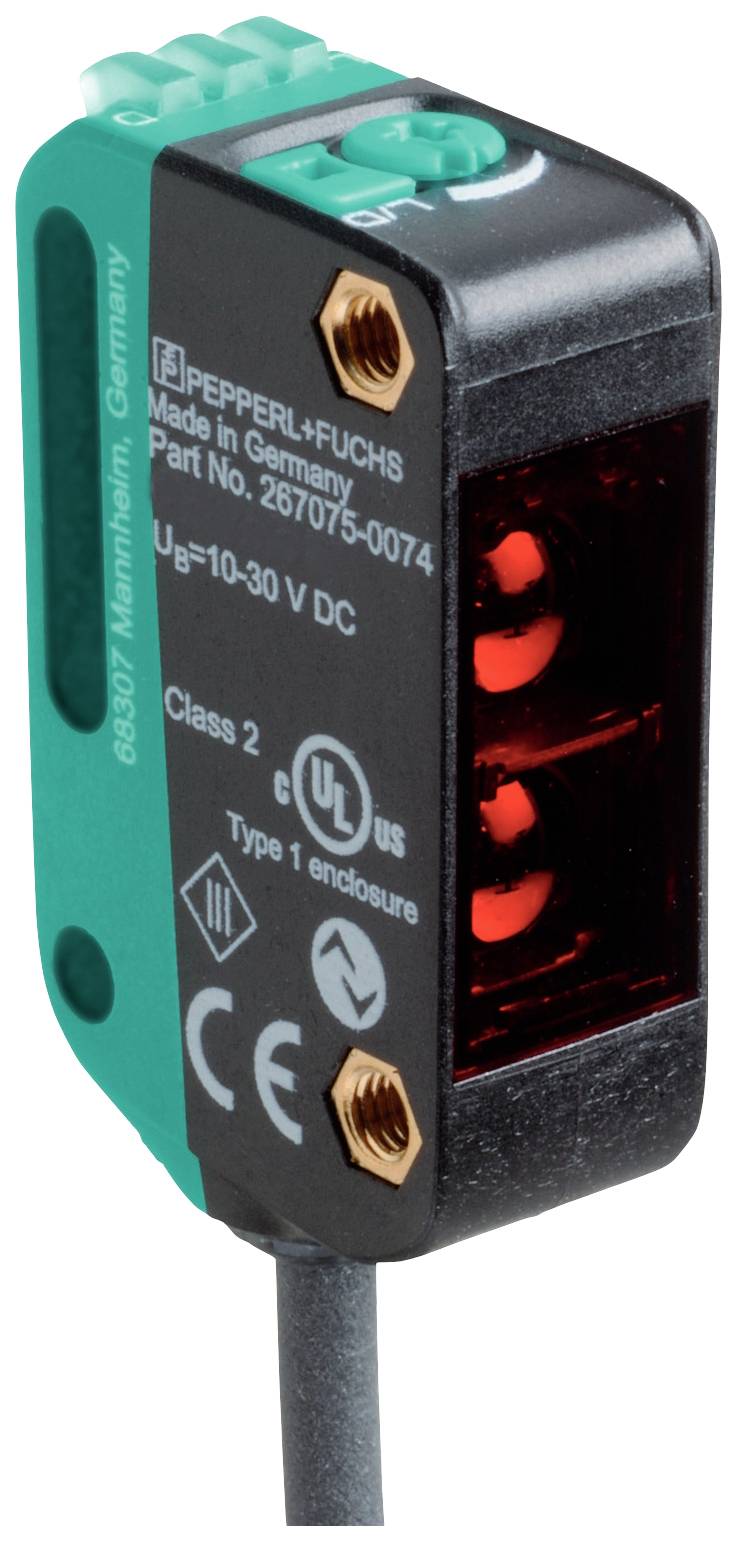

Sensore con involucro verde-nero, due luci rosse e specifiche tecniche, tra cui 'Made in Germany', 'Uᵤ=10-30 V DC'.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Selettore (impulso luce/impulso buio)

Voltaggio Max.

30 V/DC

Connessione

cavo

Tipo

OBT150-R100-2EP1-IO-IR

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (118,84 € / Pezzo)

118,84 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OBT150-R100-2EP1-IO-IR

Funzioni (fotocellula): Selettore (impulso luce/impulso buio)

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Uscite: NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto

Frequenza di switching: 500 Hz

Connessione: cavo

Lunghezza cavo: 2 m

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED Infrarosso

Lunghezza d'onda: 850 nm

: 150 mm

Caratteristiche: Indicatore LED

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 11 mm

Altezza: 37.1 mm

Profondità: 21.5 mm

Dim.: (L x A x P) 11 x 37.1 x 21.5 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2627809 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT150-R100-2EP1-IO-IR 267075-100502 Selettore (impulso luce/impulso

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2627809 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT150-R100-2EP1-IO-IR 267075-100502 Selettore (impulso luce/impulso

Descrizione

Gamma di tasti: 5... 150 mm, trasmettitore di luce: LED, tipo di luce: infrarossi, luce alternata 850 nm, uscita del segnale: 2 uscite a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = BK), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - BK: NC NPN / commutazione scura, PNP NA / commutazione chiara, IO-Link /Q - WH: NPN NA / commutazione chiara, PNP NC / commutazione scura, collegamento: Cavo fisso 2 m, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 5... 150 mmCampo di pressione min.: 5... 25 mmCampo di misura max.: 5... 150 mmIntervallo di regolazione: 25... 150 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: infrarossi, luce alternata 850 nmIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza bianco e nero (6%/90%): < 5% a 150 mmDiametro spot luminoso: Circa 12 mm a una distanza di 150 mmAngolo apertura: ca. 4 °Limite di luce esterna: EN 60947-5-2 : 40000 LuxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico su - oggetto rilevato | statico spento - oggetto non rilevatoComandi: Commutatore chiaro/scuroComandi: Regolazione della larghezza del pulsanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = BK)Versione IO-Link: 1.1Profilo dispositivo: Sensore smartID dispositivo: 0x110611 (1115665)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 1 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìTipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di erogazione è: | C/Q - BK: NC NPN / commutazione scura, PNP NA / commutazione chiara, IO-Link | /Q - WH: NPN NA / commutazione chiara, PNP NC / commutazione scuraUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 37,1 mmProfondità alloggiamento: 21,5 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: cavo fisso da 2 mMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 36 gLunghezza del cavo: 2 m
