Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT350-R100-E5-IO-V31 267075-100586 Soppressione luce di sfondo 1 pz
Brand: Pepperl+Fuchs
SKU: 2629059
Availability: BackOrder

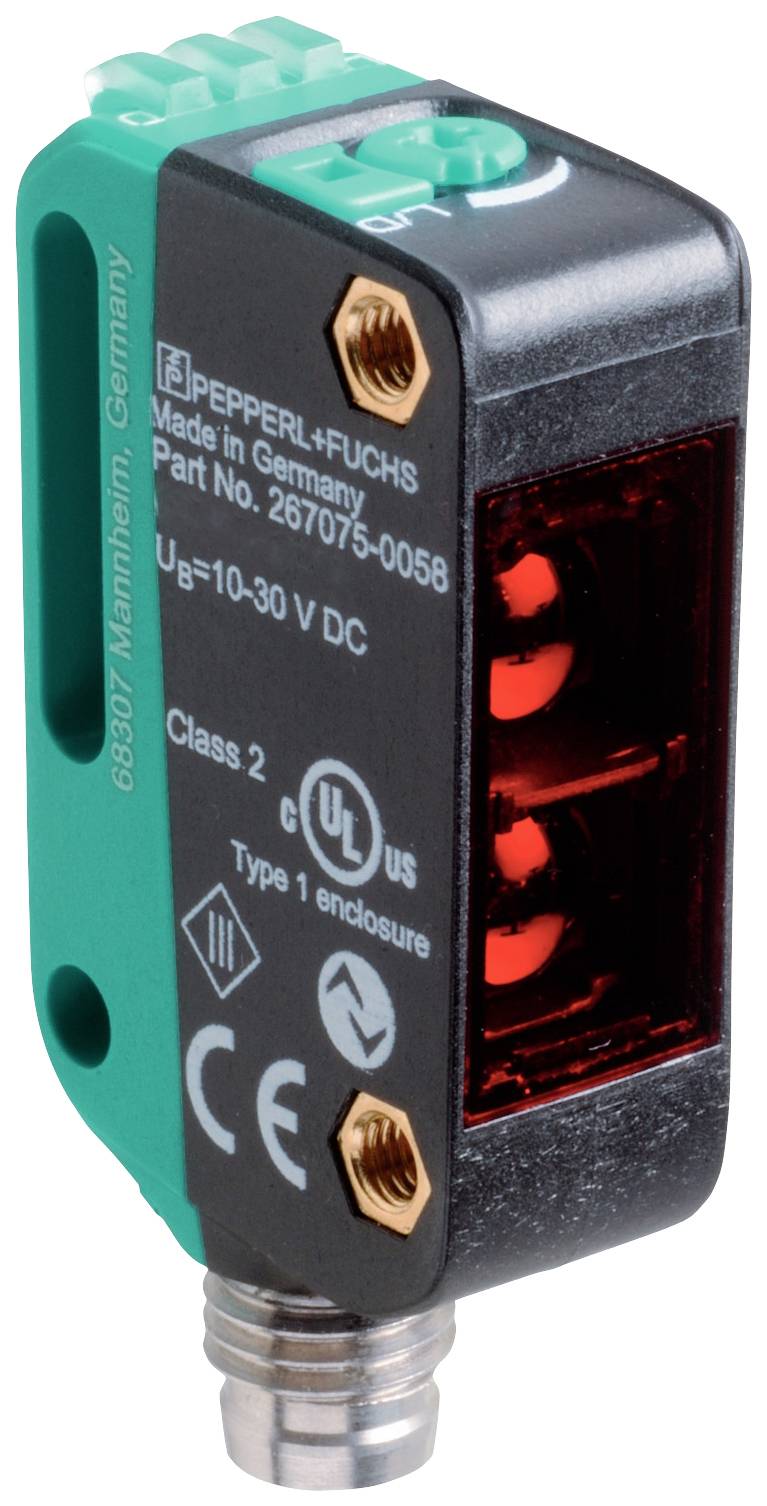

Sensore elettronico con involucro in plastica. La stampa riporta 'Pepperl+Fuchs', marchio CE, specifiche tecniche e tensione di alimentazione.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Soppressione luce di sfondo

Voltaggio Max.

30 V/DC

Connessione

M8, 4 poli

Tipo

OBT350-R100-E5-IO-V31

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (114,75 € / Pezzo)

114,75 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OBT350-R100-E5-IO-V31

Funzioni (fotocellula): Soppressione luce di sfondo

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Tipo contatto: 1 x PNP

Uscite: PNP normalmente aperto

Frequenza di switching: 500 Hz

Connessione: M8, 4 poli

Materiale alloggiamento: PC

Tipo trasmettitore: LED rosso

: 350 mm

Caratteristiche: con soppressione di sfondo

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 11 mm

Altezza: 44.5 mm

Profondità: 21.5 mm

Dim.: (L x A x P) 11 x 44.5 x 21.5 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2629059 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT350-R100-E5-IO-V31 267075-100586 Soppressione luce di sfondo 1 pz

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2629059 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT350-R100-E5-IO-V31 267075-100586 Soppressione luce di sfondo 1 pz

Descrizione

Gamma di tasti: 5... 350 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 PNP, A prova di cortocircuito, protetto da inversione di polarità, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - BK: PNP NA / commutazione luminosa, IO-Link, collegamento: Spina per apparecchi M8 x 1, 4 poli, tensione d'esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 5... 350 mmCampo di pressione min.: 5... 25 mmCampo di misura max.: 5... 350 mmIntervallo di regolazione: 25... 350 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza bianco e nero (6%/90%): < 15% a 350 mmDiametro spot luminoso: Circa 20 mm a una distanza di 350 mm.Angolo apertura: ca. 3 °Limite di luce esterna: EN 60947-5-2 : 40000 LuxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico su - oggetto rilevato | statico spento - oggetto non rilevatoComandi: Commutatore chiaro/scuroComandi: Regolazione della larghezza del pulsanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1Profilo dispositivo: Sensore smartID dispositivo: 0x110613 (1115667)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 1 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìTipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - BK: PNP NA / commutazione luminosa, IO-Link | Uscita del segnale: 1 PNP, a prova di cortocircuito, protetto da inversione di polaritàTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 44,5 mmProfondità alloggiamento: 21,5 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 10 g
