Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R102-2P1-IO-V31-IR 267075-100561 Soppressione luce di sfondo 1
Brand: Pepperl+Fuchs
SKU: 2628978
Availability: BackOrder

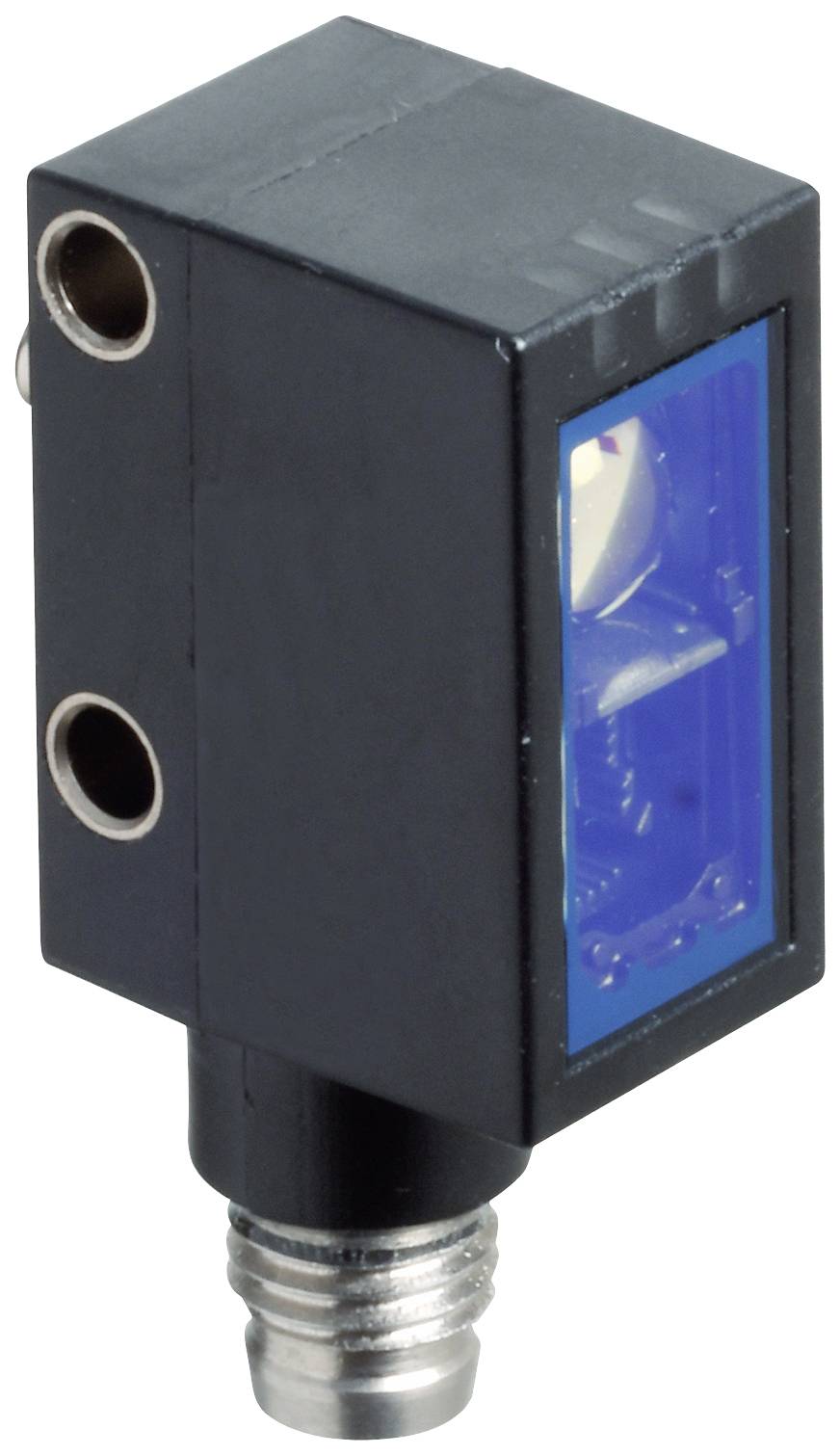

Un sensore rettangolare nero con due connettori metallici e una finestra frontale blu per la rilevazione della luce.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Soppressione luce di sfondo

Voltaggio Max.

30 V/DC

Connessione

M8, 4 poli

Tipo

OBT80-R102-2P1-IO-V31-IR

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (168,02 € / Pezzo)

168,02 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OBT80-R102-2P1-IO-V31-IR

Funzioni (fotocellula): Soppressione luce di sfondo

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Tipo contatto: Antivalente

Uscite: NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto

Frequenza di switching: 500 Hz

Connessione: M8, 4 poli

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED Infrarosso

Lunghezza d'onda: 850 nm

Caratteristiche: con soppressione di sfondo

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 13.9 mm

Altezza: 31.9 mm

Profondità: 18.3 mm

Dim.: (L x A x P) 13.9 x 31.9 x 18.3 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628978 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R102-2P1-IO-V31-IR 267075-100561 Soppressione luce di sfondo 1

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628978 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R102-2P1-IO-V31-IR 267075-100561 Soppressione luce di sfondo 1

Descrizione

Campo di misura: 10... 80 mm, trasmettitore di luce: LED, tipo di luce: infrarossi, luce alternata 850 nm, uscita del segnale: 2 uscite a contrasto, A prova di cortocircuito, protetto contro l'inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = BK), tipo di circuito: C/Q - Pin4: NC / interruttore scuro, PNP NA / interruttore luminoso, IO-Link /Q - Pin2: NPN NA / interruttore luminoso, PNP NC / interruttore scuro, collegamento: Spina dispositivo M8 x 1, tensione di esercizio: 10 poli 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliCampo di misura: 10... 80 mmCampo di misura max.: 10... 100 mmSoppressione dello sfondo: Da 100 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: infrarossi, luce alternata 850 nmIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza nero/bianco (6%/90%): Circa 5 mmDiametro spot luminoso: Circa 6 mm a 80 mmAngolo di apertura: Circa 5 °Limite di luce esterna: EN 60947-5-2 : 40000 LuxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico su - oggetto rilevato | statico spento - oggetto non rilevatoDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = BK)Profilo dispositivo: Sensore smartVelocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 1 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo: 0x11051C (1115420)Tipo di porta master compatibile: AUscitaTipo di circuito: | C/Q - Pin4: NC/interruttore scuro, PNP NA/commutazione chiara, IO-Link | /Q - Pin2: NPN NA/commutazione chiara, PNP NC/commutazione scuraUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 13,9 mmAltezza alloggiamento: 31,9 mmProfondità alloggiamento: 18,3 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: Vetro floatPeso ca. 10 g
