Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R103-EP-IO-0,3M-V3-1T-L 267075-100296 Soppressione luce di sfo
Brand: Pepperl+Fuchs
SKU: 2628836
Availability: BackOrder

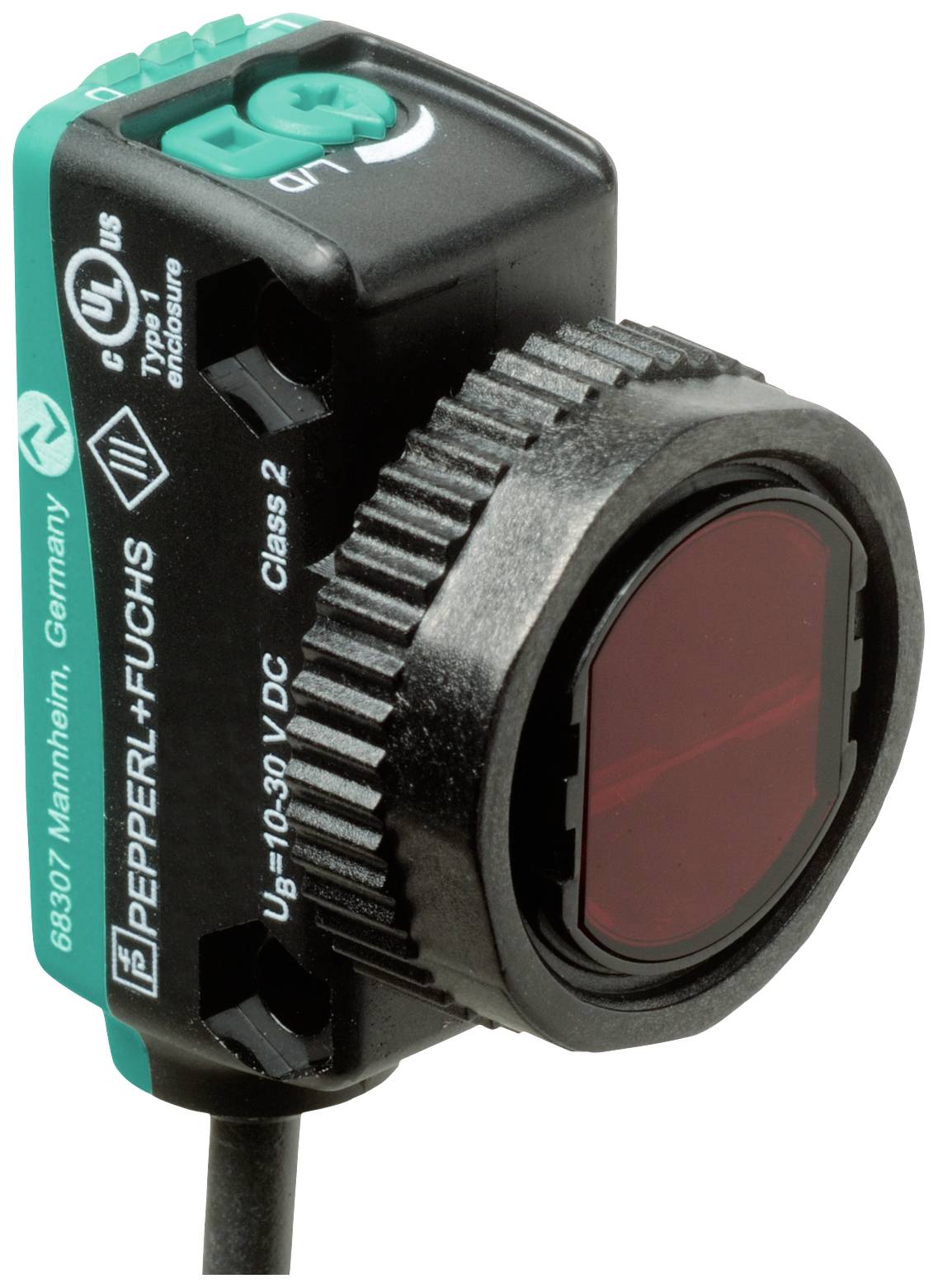

Un sensore rettangolare con finestra di visualizzazione rossa di Pepperl+Fuchs, modello 'US=10-30V DC Class 2', con bordo nero e verde.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Soppressione luce di sfondo

Voltaggio Max.

30 V/DC

Connessione

Tipo

OBT80-R103-EP-IO-0,3M-V3-1T-L

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (122,94 € / Pezzo)

122,94 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OBT80-R103-EP-IO-0,3M-V3-1T-L

Funzioni (fotocellula): Soppressione luce di sfondo

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 300 µs

Tipo contatto: 1 x PNP

Uscite: NPN, contatto normalmente aperto
PNP normalmente chiuso

Frequenza di switching: 1650 Hz

Connessione: M8

Lunghezza cavo: 0.3 m

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: Diodo laser

Classe laser: 1

Lunghezza d'onda: 680 nm

: 80 mm

Caratteristiche: Indicatore LED

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 15 mm

Altezza: 36.5 mm

Profondità: 26.7 mm

Dim.: (L x A x P) 15 x 36.5 x 26.7 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628836 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R103-EP-IO-0,3M-V3-1T-L 267075-100296 Soppressione luce di sfo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628836 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OBT80-R103-EP-IO-0,3M-V3-1T-L 267075-100296 Soppressione luce di sfo

Descrizione

Gamma di tasti: 7... 80 mm, trasmettitore di luce: Diodo laser, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link, collegamento: Cavo fisso 300 mm con spina M8 x 1, 3 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 7... 80 mmCampo di pressione min.: 7... 25 mmCampo di pressione max.: 7... 80 mmIntervallo di regolazione: 25... 80 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: Diodo laserTipo di luce: rossa, luce alternataDati di identificazione laser NOTA: LUCE LASER, NON GUARDARE NEL RAGGIO Classe laser 1 Lunghezza d'onda: 680 nm Divergenza del fascio: > 5 mrad d63 < 1 mm nell'intervallo 150 mm... 250 mm Durata dell'impulso: 3 µs Frequenza di ripetizione: Circa 13 kHz max. Energia impulso: 10,4 njDifferenza nero/bianco (6%/90%): < 5% a 120 mmDiametro spot luminoso: < 1 mm a una distanza di 60 mmAngolo apertura: ca. 0,3 °Limite di luce esterna: EN 60947-5-2 40000 LuxCaratteristiche sicurezza funzionaleMTTFd: 560 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico su - oggetto rilevato | statico spento - oggetto non rilevatoComandi: Commutatore chiaro/scuroComandi: Regolazione della larghezza del pulsanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 20 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Profilo dispositivo: Sensore smartVelocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 1 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo: 0x110706 (1115910)Tipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link | Uscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1650 HzTempo di risposta: 300 µsConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Sicurezza laser: EN 60825-1:2014Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Approvazione FDA: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, data giugno 24, 2007Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 36,5 mmProfondità alloggiamento: 26,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 17 gLunghezza del cavo: 0,3 m
