Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 pz.
Brand: Pepperl+Fuchs
SKU: 2628951
Availability: BackOrder

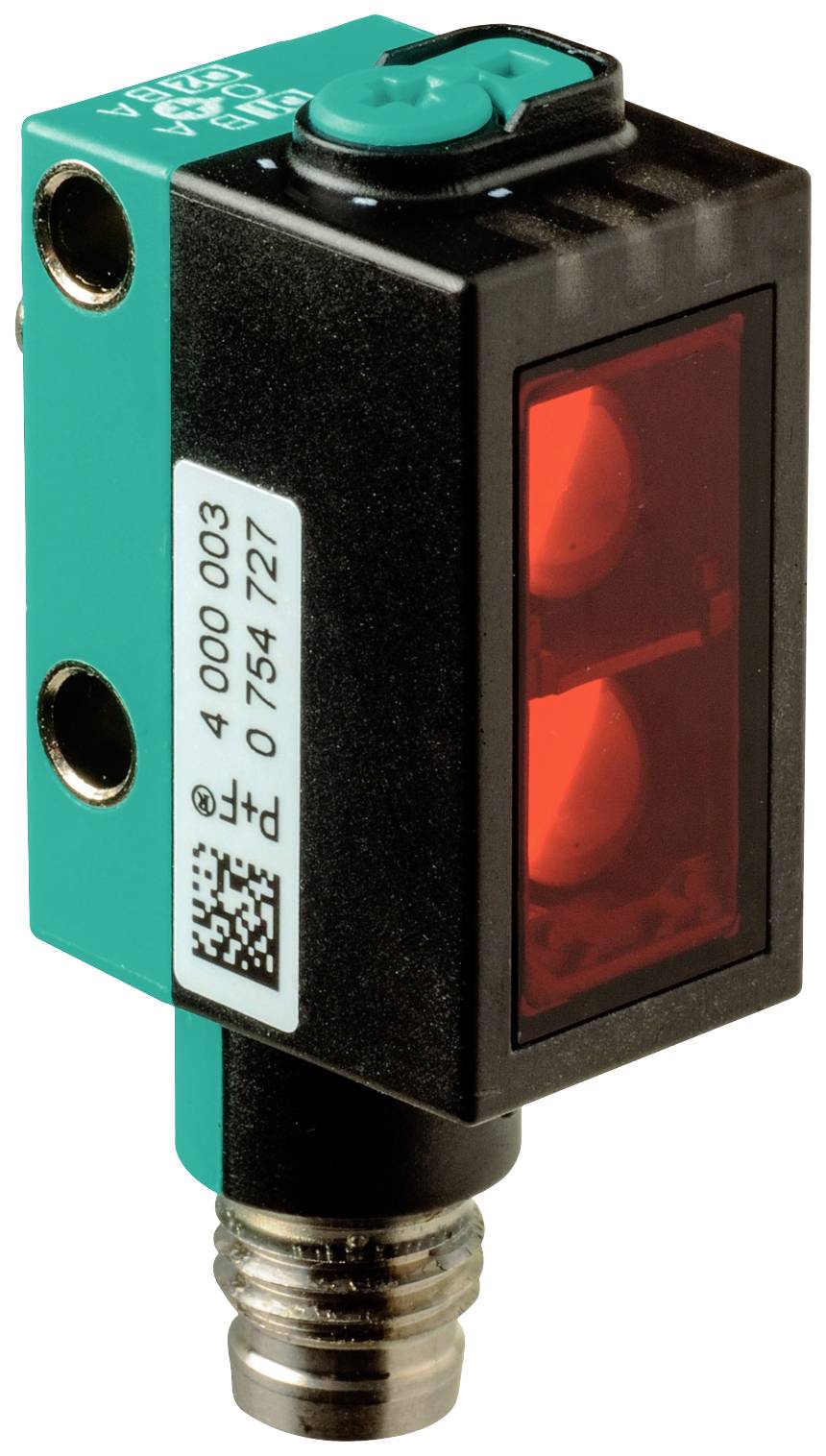

Un sensore rettangolare con due lenti rosse sul davanti e un pulsante verde in alto, montabile tramite un filetto nella parte inferiore.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Teach-In

Voltaggio Max.

30 V/DC

Connessione

Tipo

OQT150-R101-EP-IO-V3

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (143,43 € / Pezzo)

143,43 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OQT150-R101-EP-IO-V3

Funzioni (fotocellula): Teach-In

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 2.3 ms

Tipo contatto: 1 scambio

Uscite: NPN, contatto normalmente aperto
PNP normalmente chiuso

Frequenza di switching: 217 Hz

Connessione: M8

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED rosso

: 150 mm

Caratteristiche: con soppressione di sfondo

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 13.9 mm

Altezza: 41.4 mm

Profondità: 18.3 mm

Dim.: (L x A x P) 13.9 x 41.4 x 18.3 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628951 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628951 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 pz.

Descrizione

Gamma di tasti: 5... 150 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita a contrasto, A prova di cortocircuito, protetto contro l'inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Lo stato di consegna è: C/Q - Pin4: NPN NA, PNP NC, IO-Link, collegamento: Spina per apparecchi M8 x 1, 3 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliGamma di tasti: 5... 150 mmCampo di pressione min.: 5... 20 mmCampo di misura max.: 5... 150 mmIntervallo di regolazione: 20... 150 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza nero/bianco (6%/90%): < 5% a 150 mmDiametro spot luminoso: Circa 10 mm a una distanza di 150 mmAngolo apertura: ca. 4 °Limite di luce esterna: EN 60947-5-2 : 30000 luxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo:statico su - uscita di commutazione attiva su OFF - uscita di commutazione inattivaComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Profilo dispositivo: Sensore smartVelocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo 0x110801 (1116161)Tipo di porta master compatibile: AUscitaTipo di circuito: Lo stato di erogazione è: | C/Q - Pin4: NPN NA, PNP NC, IO-Link | Uscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 217 HzTempo di risposta: 2,3 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 13,9 mmAltezza alloggiamento: 41,4 mmProfondità alloggiamento: 18,3 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 10 g

Descrizione

Versione

Dati generaliGamma di tasti: 5... 150 mmCampo di pressione min.: 5... 20 mmCampo di misura max.: 5... 150 mmIntervallo di regolazione: 20... 150 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza nero/bianco (6%/90%): < 5% a 150 mmDiametro spot luminoso: Circa 10 mm a una distanza di 150 mmAngolo apertura: ca. 4 °Limite di luce esterna: EN 60947-5-2 : 30000 luxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo:statico su - uscita di commutazione attiva su OFF - uscita di commutazione inattivaComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Profilo dispositivo: Sensore smartVelocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo 0x110801 (1116161)Tipo di porta master compatibile: AUscitaTipo di circuito: Lo stato di erogazione è: | C/Q - Pin4: NPN NA, PNP NC, IO-Link | Uscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 217 HzTempo di risposta: 2,3 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 13,9 mmAltezza alloggiamento: 41,4 mmProfondità alloggiamento: 18,3 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 10 g
