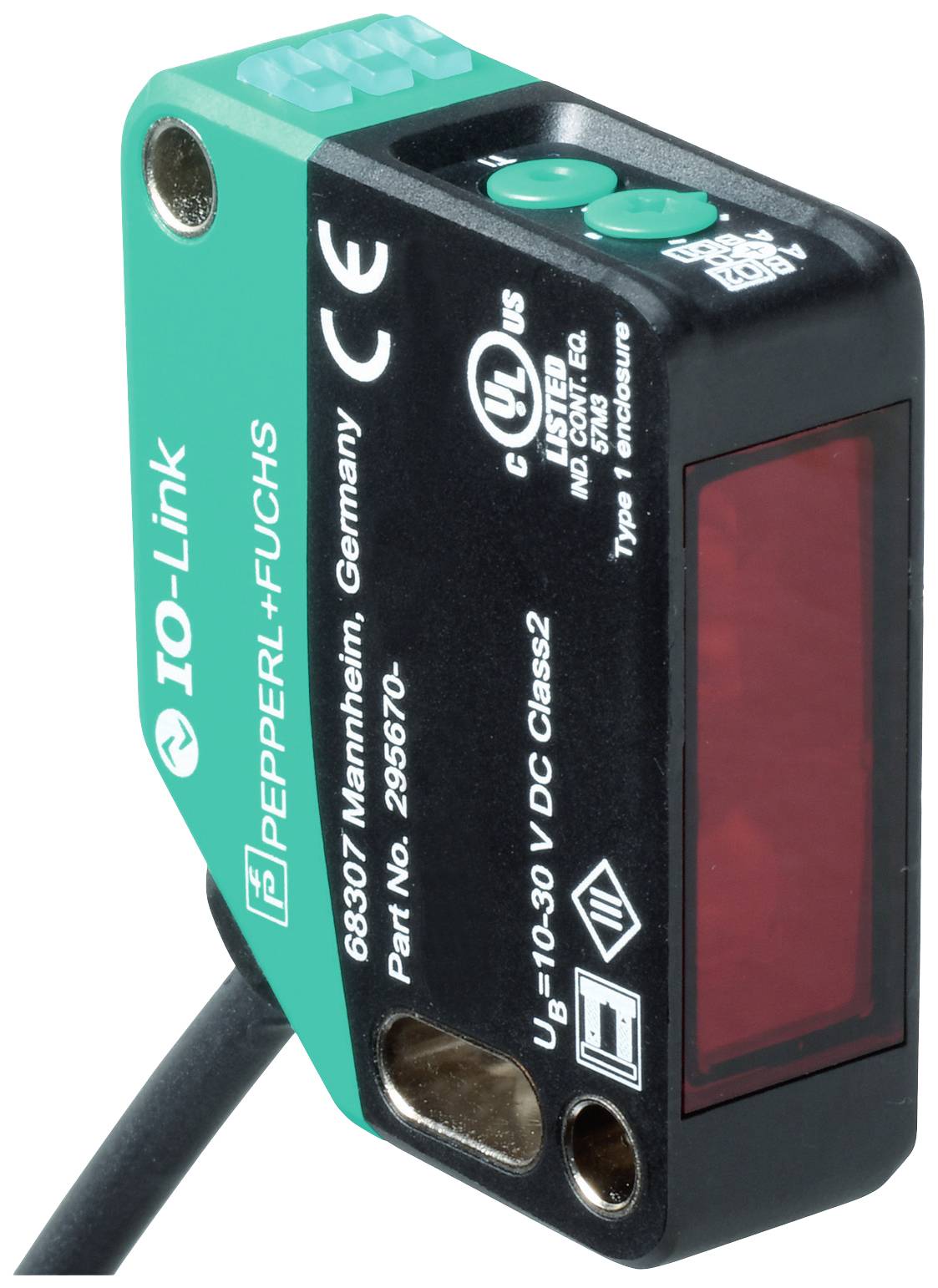

Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R200-2EP-IO-0,3M-V1 295670-100127 Teach-In 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Fotocellula a riflessione a tasteggio
Funzioni (fotocellula)
Teach-In
Voltaggio Max.
30 V/DC
Connessione
M12, 4 poli
Tipo
OQT400-R200-2EP-IO-0,3M-V1
Scheda tecnica (PDF)
Numero
Totale (180,32 € / Pezzo)
180,32 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo prodotto
Fotocellula a riflessione a tasteggio
- Tipo
OQT400-R200-2EP-IO-0,3M-V1
- Funzioni (fotocellula)
Teach-In
- Voltaggio operativo Min.
10 V/DC
- Voltaggio Max.
30 V/DC
- Tensione d'esercizio
10 - 30 V/DC
- Tempo di risposta
2.3 ms
- Uscite
NPN, contatto normalmente aperto
PNP normalmente chiuso
- Frequenza di switching
217 Hz
- Connessione
M12, 4 poli
- Lunghezza cavo
0.3 m
- Materiale alloggiamento
Policarbonato
- Tipo trasmettitore
LED rosso
400 mm
- Caratteristiche
Indicatore LED
- Min. temperatura
-40 °C
- Temperatura max.
60 °C
- Larghezza
15 mm
- Altezza
50.6 mm
- Profondità
41.7 mm
- Dim.
(L x A x P) 15 x 50.6 x 41.7 mm
- Contenuto
1 pz.
- Carica senza fili
No
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2628871 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R200-2EP-IO-0,3M-V1 295670-100127 Teach-In 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628871 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R200-2EP-IO-0,3M-V1 295670-100127 Teach-In 1 pz.
Descrizione
Campo di misura: 40... 400 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 2 uscite di contrasto, A prova di cortocircuito, protetto contro l'inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Lo stato di distribuzione è: C/Q - pin 4: NPN NA, PNP NC, IO-Link Q2 - Pin2: NPN NA, PNP NC, collegamento: Cavo fisso 300 mm con spina M12 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -20... 60 °C (-4... 140 °F), cavo mobile non adatto per catene a traino
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliCampo di misura: 40... 400 mmCampo di pressione min.: 40... 100 mmCampo di misura max.: 40... 400 mmIntervallo di regolazione: 100... 400 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza bianco e nero (6%/90%): < 5% | | Diametro spot luminoso: Circa 15 mm a una distanza di 400 mm.Angolo apertura: ca. 2,5 °Limite di luce esterna: EN 60947-5-2 : 70000 luxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo:statico su - uscita di commutazione attiva su OFF - uscita di commutazione inattivaComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1Profilo del dispositivo: Identificazione e diagnostica | smart Sensor tipo 0ID dispositivo: 0x111801 (1120257)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto "SIO Mode": SìTipo di porta master compatibile: AUscitaTipo di circuito: Lo stato di erogazione è: | C/Q - Pin4: NPN NA, PNP NC, IO-Link | Q2 - Pin2: NPN NA, PNP NCUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 217 HzTempo di risposta: 2,3 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -20... 60 °C (-4... 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 50,6 mmProfondità alloggiamento: 41,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M12 x 1, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 45 gLunghezza del cavo: 0,3 m
