Name: Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-In 1 pz.
Brand: Pepperl+Fuchs
SKU: 2629088
Availability: BackOrder

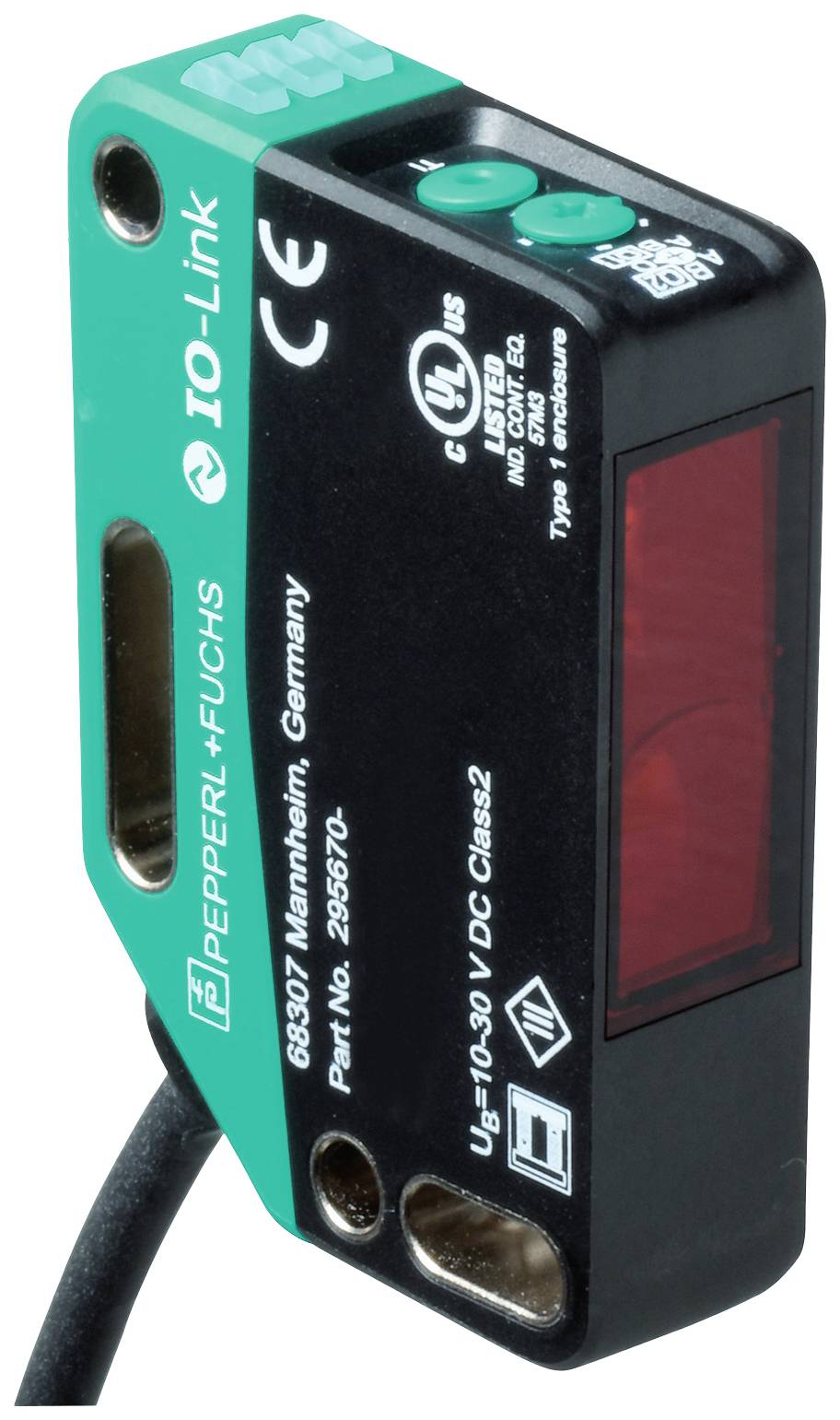

Un sensore rettangolare di Pepperl+Fuchs, con numero di modello certificato CE, UL e CCC, con finestra di uscita di colore rosso.

Immagine simile

Tipo prodotto

Fotocellula a riflessione a tasteggio

Funzioni (fotocellula)

Teach-In

Voltaggio Max.

30 V/DC

Connessione

M8, 4 poli

Tipo

OQT400-R201-2EP-IO-0,3M-V31

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (180,32 € / Pezzo)

180,32 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione a tasteggio

Tipo: OQT400-R201-2EP-IO-0,3M-V31

Funzioni (fotocellula): Teach-In

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 2.3 ms

Uscite: NPN, contatto normalmente aperto
PNP normalmente chiuso

Frequenza di switching: 217 Hz

Connessione: M8, 4 poli

Lunghezza cavo: 0.3 m

Materiale alloggiamento: PC

Tipo trasmettitore: LED rosso

: 400 mm

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 15 mm

Altezza: 61.7 mm

Profondità: 41.7 mm

Dim.: (L x A x P) 15 x 61.7 x 41.7 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2629088 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-In 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2629088 Pepperl+Fuchs Fotocellula a riflessione a tasteggio OQT400-R201-2EP-IO-0,3M-V31 295670-100168 Teach-In 1 pz.

Descrizione

Campo di misura: 40... 400 mm, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 2 uscite di contrasto, A prova di cortocircuito, protetto contro l'inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Lo stato di distribuzione è: C/Q - pin 4: NPN NA, PNP NC, IO-Link Q2 - Pin2: NPN NA, PNP NC, collegamento: Cavo fisso 300 mm con spina M8 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -20... 60 °C (-4... 140 °F), cavo mobile non adatto per catene a traino

Testo tradotto automaticamente

Versione

Dati generaliCampo di misura: 40... 400 mmCampo di pressione min.: 40... 100 mmCampo di misura max.: 40... 400 mmIntervallo di regolazione: 100... 400 mmOggetto di riferimento: Bianco standard, 100 mm x 100 mmTrasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDifferenza bianco e nero (6%/90%): < 5% | | Diametro spot luminoso: Circa 15 mm a una distanza di 400 mm.Angolo apertura: ca. 2,5 °Limite di luce esterna: EN 60947-5-2 : 70000 luxCaratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo:statico su - uscita di commutazione attiva su OFF - uscita di commutazione inattivaComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Versione IO-Link: 1.1Profilo del dispositivo: Identificazione e diagnostica | smart Sensor tipo 0ID dispositivo: 0x111811 (1120273)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto "SIO Mode": SìTipo di porta master compatibile: AUscitaTipo di circuito: Lo stato di erogazione è: | C/Q - Pin4: NPN NA, PNP NC, IO-Link | Q2 - Pin2: NPN NA, PNP NCUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 217 HzTempo di risposta: 2,3 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -20... 60 °C (-4... 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 61,7 mmProfondità alloggiamento: 41,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M8 x 1, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 51 gLunghezza del cavo: 0,3 m
