Name: Pepperl+Fuchs Fotocellula a riflessione ML100-55-2519 225381 Selettore (impulso luce/impulso buio) 1 pz.
Brand: Pepperl+Fuchs
SKU: 2629392
Availability: BackOrder

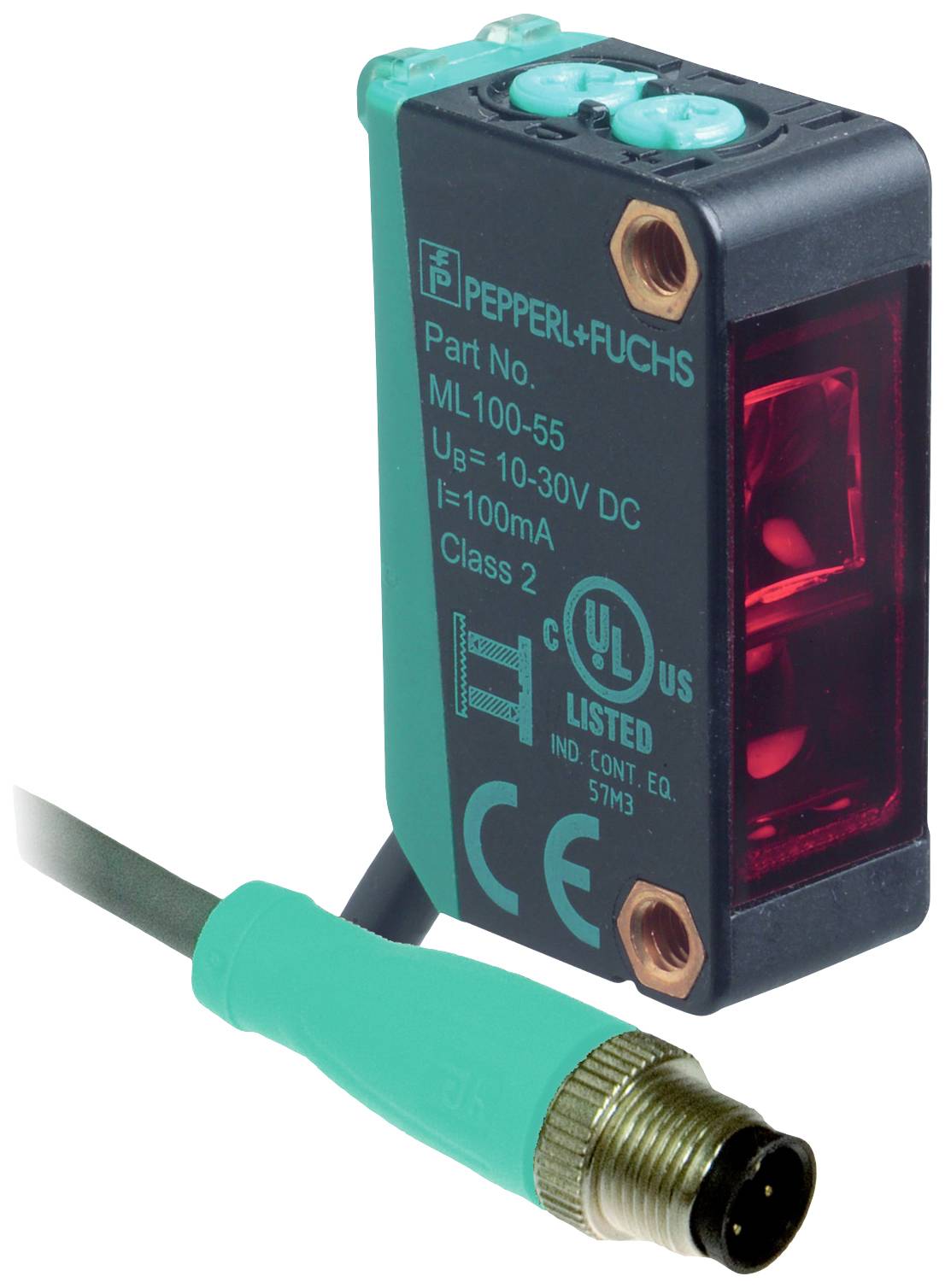

Un sensore elettrico rettangolare di Pepperl+Fuchs con cavo e connettore, modello 'ML100-55', con specifiche tecniche stampate su di esso.

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Fotocellula a riflessione

Funzioni (fotocellula)

Selettore (impulso luce/impulso buio)

Voltaggio Max.

30 V/DC

Connessione

M12, 4 poli

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (94,25 € / Pezzo)

94,25 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Fotocellula a riflessione

Tipo: ML100-55-2519

Funzioni (fotocellula): Selettore (impulso luce/impulso buio)

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 0.5 ms

Uscite: PNP

Frequenza di switching: 1000 Hz

Connessione: M12, 4 poli

Lunghezza cavo: 0.1 m

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED rosso

: 7 m

Min. temperatura: -30 °C

Temperatura max.: 60 °C

Larghezza: 11 mm

Altezza: 31 mm

Profondità: 20 mm

Dim.: (L x A x P) 11 x 31 x 20 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 2629392 Pepperl+Fuchs Fotocellula a riflessione ML100-55-2519 225381 Selettore (impulso luce/impulso buio) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2629392 Pepperl+Fuchs Fotocellula a riflessione ML100-55-2519 225381 Selettore (impulso luce/impulso buio) 1 pz.

Descrizione

Portata operativa: 0... 5 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita PNP, A prova di cortocircuito, a prova di inversione di polarità, collettore aperto, tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosa, collegamento: Cavo fisso 100 mm con spina per apparecchi M12 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -30... 60 °C (-22 °C) 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliPortata operativa: 0... 5 mDistanza riflettore: 0,01... 5 mPortata limite: 7 m.Oggetto di riferimento: Riflettore H50Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataFiltro di polarizzazione: SìDiametro spot luminoso: Circa 500 mm a una distanza di 7 m.Angolo apertura: ca. 4 °Uscita della luce: FrontaleLimite di luce esterna: EN 60947-5-2:2007+A1:2012Caratteristiche sicurezza funzionaleMTTFd: 860 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: Alimentazione di rete accesa (Power on)Indicatore di funzione: LED giallo: Si accende alla ricezione del fascio di trasmissione; lampeggia quando la riserva di funzione è inferiore; si spegne in caso di interruzione del fascioComandi: Regolazione della sensibilitàComandi: Commutatore chiaro/scuroDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto di 20 mAUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: Commutazione luminosaUscita del segnale: 1 uscita PNP, a prova di cortocircuito, a prova di inversione di polarità, collettore apertoTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCaduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàNorma del prodotto: EN 60947-5-2Approvazioni e certificatiCONFORMITÀ EAC: TR CU 020/2011Approvazione UL: CULus listed, fonte di alimentazione di classe 2 o alimentatore con certificazione UL con uscita di tensione limitata con fusibile (eventualmente integrato) (max. 3,3 A in conformità con UL248), alloggiamento di tipo 1Approvazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -30 a 60 °C (-22 °C) 140 °F)Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 11 mmAltezza alloggiamento: 31 mmProfondità alloggiamento: 20 mmTipo di protezione IP67Collegamento: Cavo fisso 100 mm con spina per apparecchi M12 x 1, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 20 gCoppia di serraggio viti di fissaggio: 0,6 NmLunghezza del cavo: 0,1 m
