Name: Pepperl+Fuchs Fotocellula a riflessione OBG4000-R103-EP-IO-V3 267075-100313 Selettore (impulso luce/impulso buio) 1 pz.
Brand: Pepperl+Fuchs
SKU: 2628843
Availability: BackOrder

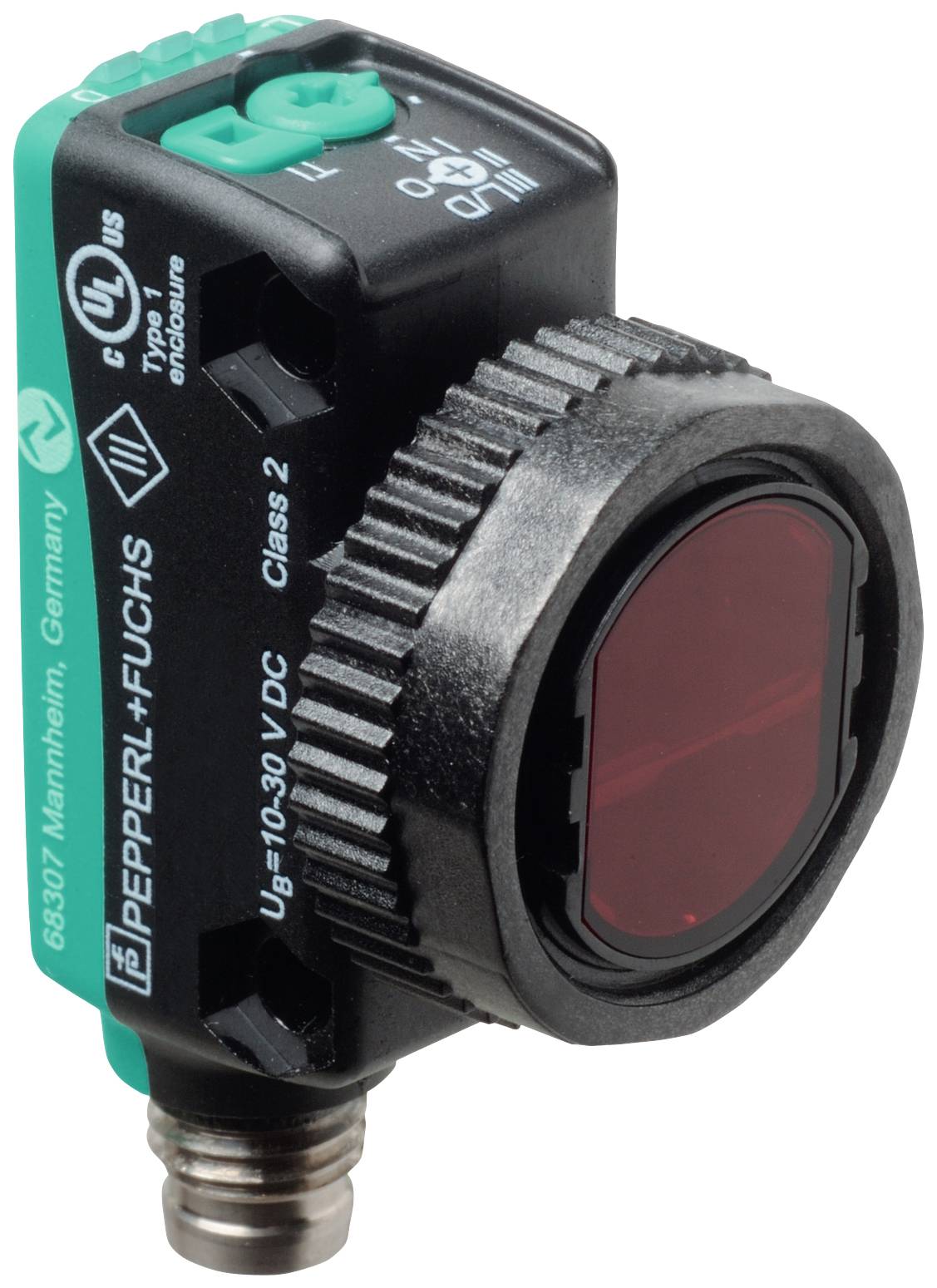

Un sensore rettangolare nero con lente rossa, scritta verde e connettore metallico, prodotto da Pepperl+Fuchs, modello X.

Immagine simile

Tipo prodotto

Fotocellula a riflessione

Funzioni (fotocellula)

Selettore (impulso luce/impulso buio)

Voltaggio Max.

30 V/DC

Connessione

Tipo

OBG4000-R103-EP-IO-V3

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (135,24 € / Pezzo)

135,24 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione

Tipo: OBG4000-R103-EP-IO-V3

Funzioni (fotocellula): Selettore (impulso luce/impulso buio)

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 1 ms

Tipo contatto: Antivalente

Uscite: NPN, contatto normalmente aperto
PNP normalmente chiuso

Frequenza di switching: 500 Hz

Connessione: M8

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED rosso

: 5 m

Caratteristiche: con soppressione di sfondo

Min. temperatura: -20 °C

Temperatura max.: 60 °C

Larghezza: 15 mm

Altezza: 43.9 mm

Profondità: 26.7 mm

Dim.: (L x A x P) 15 x 43.9 x 26.7 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628843 Pepperl+Fuchs Fotocellula a riflessione OBG4000-R103-EP-IO-V3 267075-100313 Selettore (impulso luce/impulso buio) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628843 Pepperl+Fuchs Fotocellula a riflessione OBG4000-R103-EP-IO-V3 267075-100313 Selettore (impulso luce/impulso buio) 1 pz.

Descrizione

Portata operativa: 0... 3,5 m in modalità di apprendimento; 0... 4 m con posizione dell'interruttore "N", trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 1 uscita a contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link, collegamento: Spina per apparecchi M8 x 1, 3 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -20... 60 °C (-4... 140 °F)

Testo tradotto automaticamente

Versione

Dati generaliPortata operativa: 0... 3,5 m in modalità di apprendimento; 0... 4 m con interruttore in posizione "N"Distanza riflettore: 0... 3,5 m in modalità di apprendimento; 0... 4 m con interruttore in posizione "N"Portata limite: 5 m.Oggetto di riferimento: Riflettore H85-2Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoDiametro spot luminoso: Circa 170 mm a una distanza di 3,5 m.Angolo apertura: ca. 5 °Limite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 600 ADurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Tasto Teach-inComandi: Interruttore rotante a 5 livelli per la selezione delle modalità di funzionamentoLivelli di riconoscimento del contrasto: 10% - bottiglie in PET pulite e riempite d'acqua | 18% - bottiglie in vetro trasparente | 40% - vetro colorato o materiali non trasparenti | regolabile tramite interruttore rotanteDati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Velocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo 0x110A03 (1116675)Tipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: | C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link | Uscita del segnale: 1 uscita a contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 500 HzTempo di risposta: 1 ms.ConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -20 a 60 °C (-4... 140 °F) | Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 43,9 mmProfondità alloggiamento: 26,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Spina per apparecchi M8 x 1, a 3 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 12 g
