Name: Pepperl+Fuchs Fotocellula a riflessione OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroriflettente 1 pz.
Brand: Pepperl+Fuchs
SKU: 2628758
Availability: BackOrder

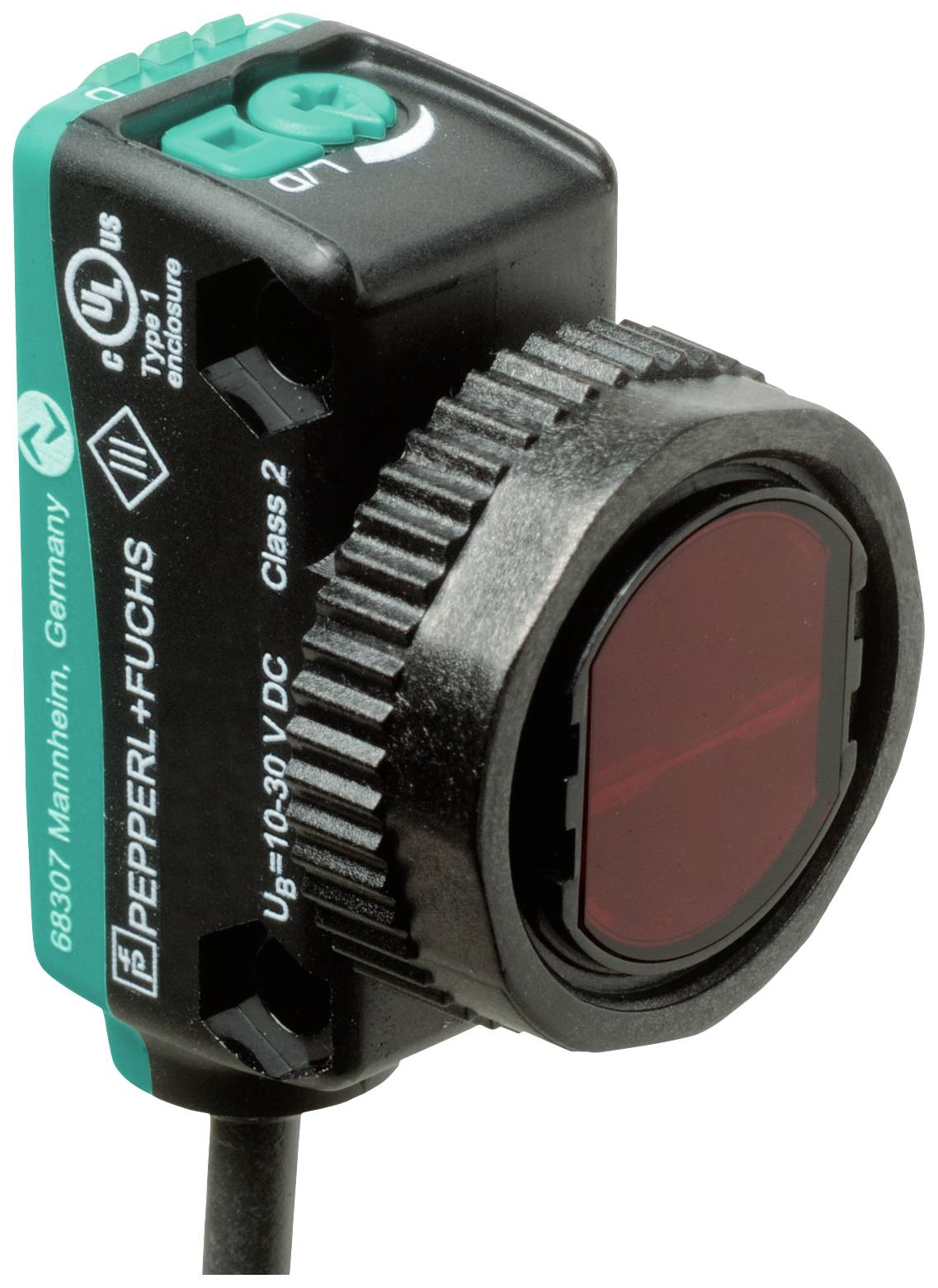

Immagine di un sensore optoelettronico del marchio Pepperl+Fuchs, modello con involucro nero e campo sensore rosso, adatto per applicazioni industriali.

Immagine simile

Tipo prodotto

Fotocellula a riflessione

Funzioni (fotocellula)

Retroriflettente

Voltaggio Max.

30 V/DC

Connessione

M8, 4 poli

Tipo

OBR6000-R103-2EP-IO-0,3M-V31

Scheda tecnica (PDF)

Consegna entro Lun 21 Dic 2026

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (98,35 € / Pezzo)

98,35 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Fotocellula a riflessione

Tipo: OBR6000-R103-2EP-IO-0,3M-V31

Funzioni (fotocellula): Retroriflettente

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tempo di risposta: 0.5 ms

Uscite: NPN, contatto normalmente chiuso
NPN, contatto normalmente aperto
PNP normalmente chiuso
PNP normalmente aperto

Frequenza di switching: 1000 Hz

Connessione: M8, 4 poli

Lunghezza cavo: 0.3 m

Materiale alloggiamento: Policarbonato

Tipo trasmettitore: LED rosso

: 8 m

Caratteristiche: Indicatore LED

Min. temperatura: -40 °C

Temperatura max.: 60 °C

Larghezza: 15 mm

Altezza: 36.5 mm

Profondità: 26.7 mm

Dim.: (L x A x P) 15 x 36.5 x 26.7 mm

Contenuto: 1 pz.

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628758 Pepperl+Fuchs Fotocellula a riflessione OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroriflettente 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628758 Pepperl+Fuchs Fotocellula a riflessione OBR6000-R103-2EP-IO-0,3M-V31 267075-100276 Retroriflettente 1 pz.

Descrizione

Portata operativa: 0... 6 m, trasmettitore di luce: LED, tipo di luce: Rosso, luce alternata, uscita del segnale: 2 uscite di contrasto, A prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensione, tipo di interfaccia: Io-Link ( tramite C/Q = pin 4), tipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di consegna è: C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link /Q - Pin2: NC / commutazione chiara, PNP NA / commutazione scura, collegamento: Cavo fisso 300 mm con spina M8 x 1, 4 poli, tensione di esercizio: 10... 30 V CC, temperatura ambiente: -40... 60 °C (-40 °C) 140 °F), cavo posa fissa -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a traino

Testo tradotto automaticamente

Versione

Dati generaliPortata operativa: 0... 6 mDistanza riflettore: 0,03... 6 mPortata limite: 8 m.Oggetto di riferimento: Riflettore H85-2Trasmettitore di luce: LEDTipo di luce: rossa, luce alternataIdentificazione gruppo di rischio a LED: Gruppo liberoFiltro di polarizzazione: SìDiametro spot luminoso: Circa 65 mm a una distanza di 1 mAngolo di apertura: 3,7 °Limite di luce esterna: EN 60947-5-2Caratteristiche sicurezza funzionaleMTTFd: 724 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Display/comandiIndicatore di funzionamento: LED verde: | statico acceso - Power-On | lampeggiante (4 Hz) - cortocircuito | lampeggiante con breve interruzione (1 Hz) - modalità IO-LinkIndicatore di funzione: LED giallo: | statico acceso - percorso luminoso libero | statico spento - oggetto rilevato | lampeggiante (4 Hz) - al di sotto della riserva di funzioneComandi: Commutatore chiaro/scuroComandi: Regolazione della sensibilitàIndicatore di parametrizzazione: Comunicazione IO-Link: LED verde brevemente spento (1 Hz)Dati elettriciTensione d'esercizio: 10... 30 V DCOndulazione: max. 10%Corrente a vuoto: < 25 mA con tensione di alimentazione di 24 V.Classe di protezione: IIIInterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = pin 4)Velocità di trasmissione: COM2 (38,4 kbit/s)Versione IO-Link: 1.1Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo 2 bit | uscita dati di processo 2 bitSupporto SIO-Mode: SìID dispositivo 0x110204 (1114628)Tipo di porta master compatibile: AUscitaTipo di circuito: Il tipo di circuito del sensore è commutabile. Lo stato di erogazione è: | C/Q - Pin4: NPN NA / commutazione scura, PNP NC / commutazione chiara, IO-Link | /Q - Pin2: NPN NC / commutazione chiara, PNP NA / commutazione scuraUscita del segnale: 2 uscite di contrasto, a prova di cortocircuito, protetto da inversione di polarità, a prova di sovratensioneTensione di commutazione max. 30 V/CCCorrente di commutazione: max. 100 mA, carico ohmicoCategoria di utilizzo: DC-12 e DC-13Caduta di tensione: ≤ 1,5 V CCFrequenza di commutazione 1000 HzTempo di risposta < 0,5 msConformitàInterfaccia di comunicazione: IEC 61131-9Norma del prodotto: EN 60947-5-2Approvazioni e certificatiApprovazione UL: E87056, cULus listed, alimentatore "classe 2", tipo di classificazione 1Condizioni ambientaliTemperatura ambiente: Da -40 a 60 °C (-40 °C) 140 °F), cavo fisso | -25... 60 °C (-13 °C) 140 °F), cavo mobile non adatto per catene a trainoTemperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)Dati meccaniciLarghezza dell'alloggiamento: 15 mmAltezza alloggiamento: 36,5 mmProfondità alloggiamento: 26,7 mmGRADO DI PROTEZIONE: IP67 / IP69 / IP69KCollegamento: Cavo fisso 300 mm con spina M8 x 1, 4 poliMateriali Alloggiamento: PC (policarbonato) Uscita della luce: PMMAPeso ca. 17 gLunghezza del cavo: 0,3 m
