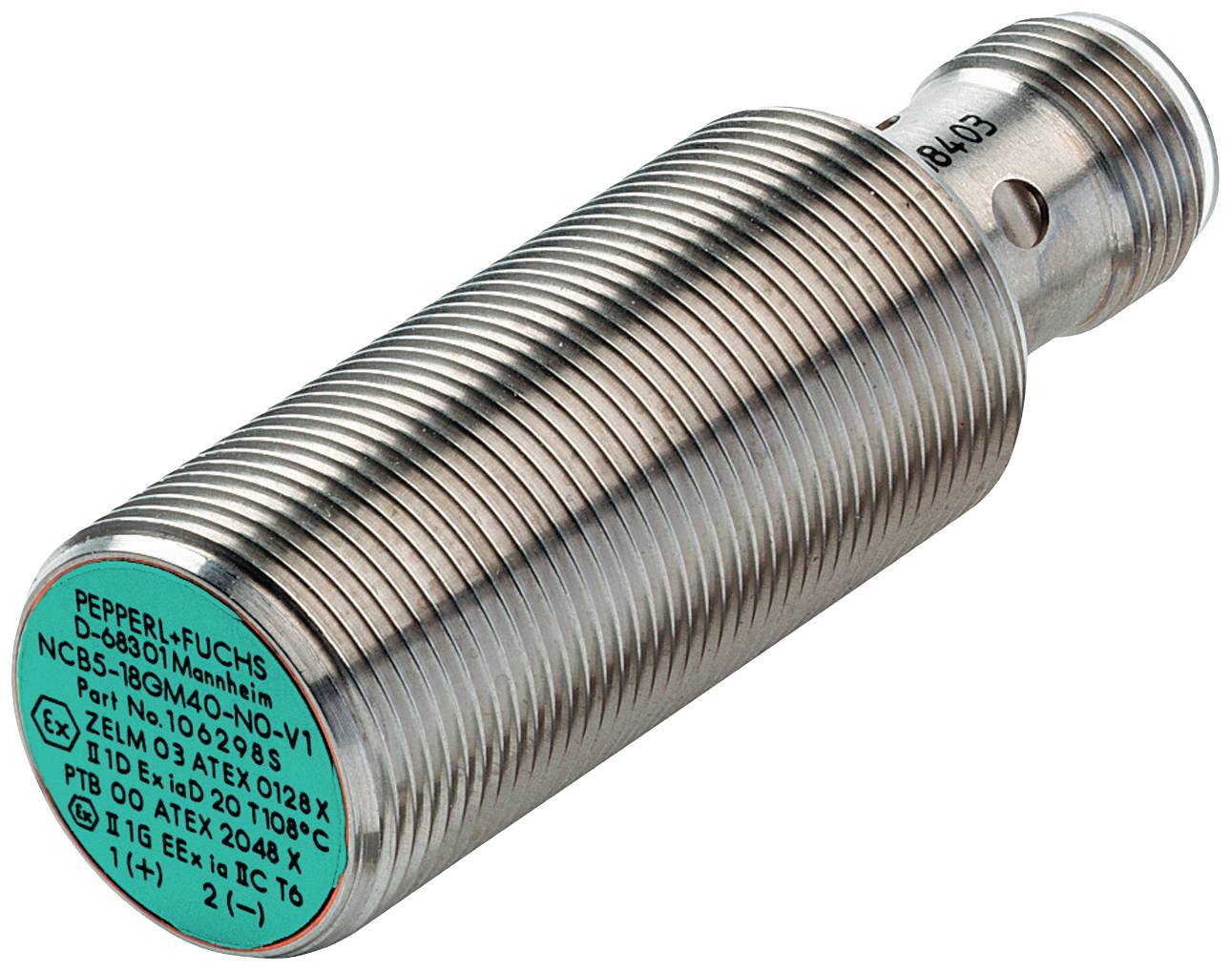

Pepperl+Fuchs Sensore Induttivo NCB5-18GM40-N0-V1 70133057 M18 A filo NAMUR (Ø x L) 18 mm x 55 mm
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Sensore
Voltaggio Max.
8.2 V
Tipo contatto
1 NC
Distanza di rilevamento (max.)
5 mm
Uscite
NAMUR
Scheda tecnica (PDF)
Numero
Totale
50,00 €
IVA escl.
20,08 €
Solo 8 Pezzo(i) disponibili
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Dati tecnici
- Tipo prodotto
Sensore
- Tipo
NCB5-18GM40-N0-V1
- Voltaggio Max.
8.2 V
- Tensione d'esercizio
8.2 V (max)
- Tipo contatto
1 NC
- Distanza di rilevamento (max.)
5 mm
- Uscite
NAMUR
- Materiale alloggiamento
Acciaio inox V2A
- Caratteristiche
Induttivo
- Proprietà del materiale
antiruggine
- Tipo di montaggio
A filo
- Dimensione
M18
- Connessione
spina
- Caratteristiche
Indicatore LED
- Min. temperatura
-25 °C
- Temperatura max.
100 °C
IP66
IP67
- Lunghezza
55 mm
- Diametro
18 mm
- Dim.
(Ø x L) 18 mm x 55 mm
- Contenuto
1 pz.
- Carica senza fili
No
- Frequenza di switching
400 Hz
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2628137 Pepperl+Fuchs Sensore Induttivo NCB5-18GM40-N0-V1 70133057 M18 A filo NAMUR (Ø x L) 18 mm x 55 mm
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2628137 Pepperl+Fuchs Sensore Induttivo NCB5-18GM40-N0-V1 70133057 M18 A filo NAMUR (Ø x L) 18 mm x 55 mm
Descrizione
Collegamento: A 2 filiCaratteristiche specifiche dell'applicazione: Intervallo di temperatura estesoTipo di uscita: NAMURForma: CilindricaA incasso a filoTipo di collegamento elettrico: Spina per apparecchi M12Principio di rilevamento: InduttivoFunzione: Sensori induttiviStruttura alloggiamento: CilindricaMateriale alloggiamento: Acciaio inox (V2A)Materiale alloggiamento: Acciaio inoxLivello di protezione del dispositivo: Da (zona 20)Livello di protezione del dispositivo: GA (zona 0)Livello di protezione del dispositivo: GB (zona 1)Livello di protezione del dispositivo: MB (attività mineraria)Portata max.: 5 mm. 10 mmFrequenza di commutazione 500 HzFunzione di commutazione: Contatto NCTipo di protezione: IP66Tipo di protezione IP67Livello di integrità di sicurezza: SIL 2Funzione di sicurezza: SIL 2Tipo di segnale: NAMURTensione: CCTemperatura ambiente massima: +100 °CTemperatura ambiente minima: -25 °CTensione di alimentazione: CCApprovazioni: ATEXApprovazioni: CCCEx/NEPSIApprovazioni: EAC.Approvazioni: IECExApprovazioni: Posizione UL-hazardousApprovazioni: Localizzazione UL-ordinaryForma cilindrica: Manicotto filettato M18
Testo tradotto automaticamente
Testo tradotto automaticamente
Versione
- Dati generaliFunzione di commutazione: Contatto NCTipo di uscita: NAMURDistanza di commutazione: 5 mmA incasso a filoDistanza di commutazione garantita: 0... 4.05 mmDistanza di commutazione reale: 4,5... 5,5 mm tip. 5 mmFattore di riduzione rAl: 0,35Fattore di riduzione rCu: 0,3Fattore di riduzione rV2A (1.4301) : 0,74Tipo di uscita: A 2 filiDati caratteristiciTensione nominale: 8,2 V (Ri circa 1 kΩ)Frequenza di commutazione: 0... 400 HzIsteresi: 1... 15 tip. 5 %Protezione da inversione di polarità: Protetto da inversione di polaritàProtezione da cortocircuito: SìAssorbimento di corrente Piastra di misurazione non rilevata: Min. 3 mA Piastra di misurazione rilevata: ≤ 1 mAIndicatore dello stato di commutazione: LED a più fori, gialloCaratteristiche sicurezza funzionaleLivello di integrità di sicurezza (SIL): SIL 2MTTFd: 1880 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Conformità agli standard e alle direttiveConformità agli standard NAMUR: EN 60947-5-6:2000 | IEC 60947-5-6:1999 Compatibilità elettromagnetica: Ne 21:2007 NORME: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMDApprovazioni e certificatiApprovazione IECEx Livello di protezione dell'apparecchio GA: IECEx PTB 11.0037X Livello di protezione del dispositivo GB: IECEx PTB 11.0037X Livello di protezione del dispositivo DA: IECEx PTB 11.0037X Livello di protezione del dispositivo MB: IECEx PTB 11.0037XApprovazione ATEX Livello di protezione dell'apparecchio GA: PTB 00 ATEX 2048 X Livello di protezione del dispositivo GB: PTB 00 ATEX 2048 X Livello di protezione del dispositivo DA: PTB 00 ATEX 2048 XCONFORMITÀ EAC: TR CU 012/2011Approvazione UL Posizione ordinary: E87056 Posizione di hazardous: E501628 Disegno di controllo: 116-0452Approvazione CC Posizione di hazardous: 2020322315002255Approvazione NEPSI Certificato NEPSI: GYJ16.1393XApprovazione TIIS: Su richiestaANZEX: 18.3018XApprovazione KCC Posizione di hazardous: 09-AV4BO-0226Approvazione per la costruzione navale: DNVlVAL TAA001A5Condizioni ambientaliTemperatura ambiente: Da -25 a 100 °C (-13 °C) 212 °F)Temperatura di stoccaggio: -40... 100 °C (-40 °C) 212 °F)Dati meccaniciTipo di collegamento: Spina per apparecchiMateriale alloggiamento: Acciaio inox 1.4305 / AISI 303 (V2A)Superficie frontale: PBTTipo di protezione: IP66 / IP67Spina Filettatura: M12 x 1 Numero poli: 4Informazioni generaliUtilizzo in aree a rischio di esplosione: Vedere le istruzioni per l'uso
