Name: Pepperl+Fuchs Sensore Induttivo NJ20+U1+E2-Y287109 287109 A filo PNP
Brand: Pepperl+Fuchs
SKU: 2628347
Availability: BackOrder

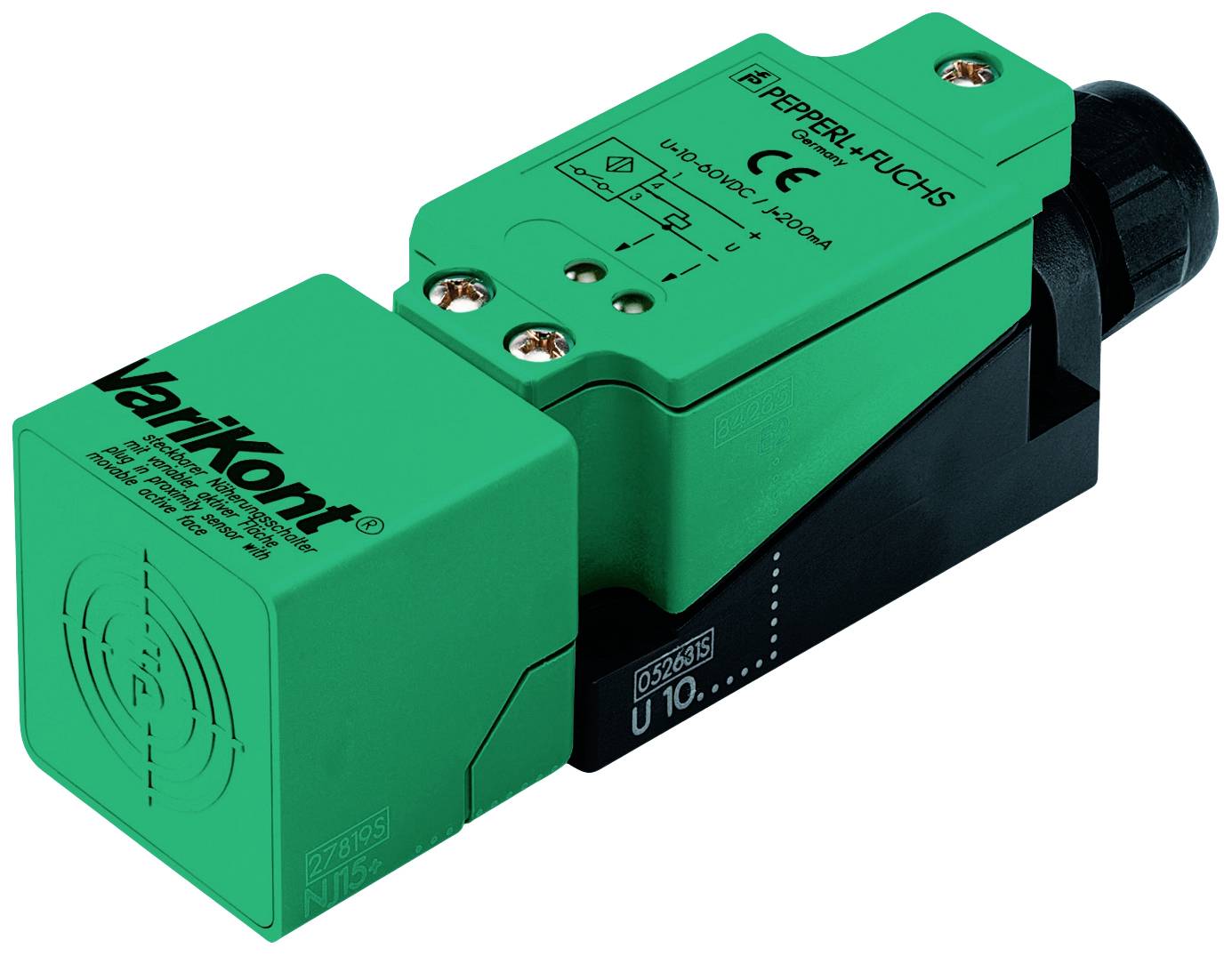

Sensore di prossimità induttivo 'Pepperl+Fuchs' verde e nero con scritta Varikont, per il controllo industriale automatizzato.

Immagine simile

Tipo prodotto

Sensore

Voltaggio Max.

30 V

Tipo contatto

1 NA

Distanza di rilevamento (max.)

20 mm

Uscite

PNP

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 23 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (545,00 € / Pezzo)

545,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Sensore

Tipo: NJ20+U1+E2-Y287109

Voltaggio operativo Min.: 10 V

Voltaggio Max.: 30 V

Tensione d'esercizio: 10 - 30 V

Tipo contatto: 1 NA

Distanza di rilevamento (max.): 20 mm

Uscite: PNP

Materiale alloggiamento: PBT

Caratteristiche: Induttivo

Tipo di montaggio: A filo

Connessione: morsetto a vite

Caratteristiche: Indicatore LED

Min. temperatura: -25 °C

Temperatura max.: 70 °C

: IP68

Contenuto: 1 pz.

Carica senza fili: No

Frequenza di switching: 150 Hz

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628347 Pepperl+Fuchs Sensore Induttivo NJ20+U1+E2-Y287109 287109 A filo PNP

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628347 Pepperl+Fuchs Sensore Induttivo NJ20+U1+E2-Y287109 287109 A filo PNP

Descrizione

Distanza di commutazione: 20 mm, montaggio: A filo, funzione di commutazione: Dispositivo di chiusura (NO), tipo di uscita: PNP, tensione di esercizio: 10... 30 V, corrente di esercizio: 0... 200 mA

Testo tradotto automaticamente

Versione

Dati generaliFunzione di commutazione: Dispositivo di chiusura (NO)Tipo di uscita: PNPDistanza di commutazione: 20 mmA incasso a filoPolarità di uscita: CCDistanza di commutazione garantita: 0... 16,2 mmDistanza di commutazione reale: 18... 22 mm tip. 20 mmFattore di riduzione rAl: 0,35Fattore di riduzione rCu: 0,35Fattore di riduzione rV2A (1.4301) : 0,8Tipo di uscita: A 3 filiDati caratteristiciTensione d'esercizio: 10... 30 VFrequenza di commutazione: 0... 150 HzIsteresi: 1... 10 tip. 5 %Protezione da inversione di polarità: Protetto da inversione di polaritàProtezione contro i cortocircuiti: TemporizzataCaduta di tensione: ≤ 2,8 VCaduta di tensione a IL Caduta di tensione IL = 1mA, elemento di commutazione acceso: 0,5... tipo 2,3 V. 0,9 V Caduta di tensione IL = 10mA, elemento di commutazione acceso: 0,8... 2,2 V tip. 1,4 V Caduta di tensione IL = 20mA, elemento di commutazione acceso: 0,9... tipo 2,3 V. 1,5 V Caduta di tensione IL = 50mA, elemento di commutazione acceso: 0,9... tipo 2,5 V. 1,6 V Caduta di tensione IL = 100mA, elemento di commutazione acceso: 1... tipo 2,6 V. 1,8 V Caduta di tensione IL = 200mA, elemento di commutazione acceso: 1,2... 2,8 V tip. 2 VCorrente di esercizio: 0... 200 mACorrente residua: 0... 0,5 mA tip. 0,01 mA Corrente residua TU = 40 °C elemento di commutazione spento: ≤ 100 µACorrente a vuoto: ≤ 10 mARitardo di standby: ≤ 50 ms.Indicatore di tensione d'esercizio: LED, verdeIndicatore dello stato di commutazione: LED, gialloCaratteristiche sicurezza funzionaleMTTFd: 819 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Conformità agli standard e alle direttiveConformità agli standard Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007Approvazioni e certificatiApprovazione UL: CULus listed, General PurposeApprovazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -25 a 70 °C (-13 °C) 158 °F)Temperatura di stoccaggio: -25... 85 °C (-13 °C) 185 °F)Dati meccaniciTipo di collegamento: morsetti a viteInformazioni sul collegamento: È possibile montare un massimo di 2 conduttori con la stessa sezione del conduttore in un punto di serraggio! | coppia di serraggio 1,2 Nm + 10 %Sezione cavo: Fino a 2,5 mm2 Sezione del conduttore più piccola: Senza capicorda 0,5 mm2 , con capicorda 0,34 mm2 Sezione del conduttore più grande: Senza tubetti terminali 2,5 mm2 , con tubetti terminali 1,5 mm2Raccordo a vite Nota: Anello di tenuta a taglio: | diametro foro 7 / 10,5 / 13 / 16 mm | la dimensione del cavo di collegamento deve corrispondere al foro selezionato dell'anello di inserimento.Materiale dell'alloggiamento: PBT con guarnizioni Viton e raccordo a vite PVDFSuperficie frontale: PBTTipo di protezione: IP68

Descrizione

Versione

Dati generaliFunzione di commutazione: Dispositivo di chiusura (NO)Tipo di uscita: PNPDistanza di commutazione: 20 mmA incasso a filoPolarità di uscita: CCDistanza di commutazione garantita: 0... 16,2 mmDistanza di commutazione reale: 18... 22 mm tip. 20 mmFattore di riduzione rAl: 0,35Fattore di riduzione rCu: 0,35Fattore di riduzione rV2A (1.4301) : 0,8Tipo di uscita: A 3 filiDati caratteristiciTensione d'esercizio: 10... 30 VFrequenza di commutazione: 0... 150 HzIsteresi: 1... 10 tip. 5 %Protezione da inversione di polarità: Protetto da inversione di polaritàProtezione contro i cortocircuiti: TemporizzataCaduta di tensione: ≤ 2,8 VCaduta di tensione a IL Caduta di tensione IL = 1mA, elemento di commutazione acceso: 0,5... tipo 2,3 V. 0,9 V Caduta di tensione IL = 10mA, elemento di commutazione acceso: 0,8... 2,2 V tip. 1,4 V Caduta di tensione IL = 20mA, elemento di commutazione acceso: 0,9... tipo 2,3 V. 1,5 V Caduta di tensione IL = 50mA, elemento di commutazione acceso: 0,9... tipo 2,5 V. 1,6 V Caduta di tensione IL = 100mA, elemento di commutazione acceso: 1... tipo 2,6 V. 1,8 V Caduta di tensione IL = 200mA, elemento di commutazione acceso: 1,2... 2,8 V tip. 2 VCorrente di esercizio: 0... 200 mACorrente residua: 0... 0,5 mA tip. 0,01 mA Corrente residua TU = 40 °C elemento di commutazione spento: ≤ 100 µACorrente a vuoto: ≤ 10 mARitardo di standby: ≤ 50 ms.Indicatore di tensione d'esercizio: LED, verdeIndicatore dello stato di commutazione: LED, gialloCaratteristiche sicurezza funzionaleMTTFd: 819 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %Conformità agli standard e alle direttiveConformità agli standard Norme: EN 60947-5-2:2007 | IEC 60947-5-2:2007Approvazioni e certificatiApprovazione UL: CULus listed, General PurposeApprovazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -25 a 70 °C (-13 °C) 158 °F)Temperatura di stoccaggio: -25... 85 °C (-13 °C) 185 °F)Dati meccaniciTipo di collegamento: morsetti a viteInformazioni sul collegamento: È possibile montare un massimo di 2 conduttori con la stessa sezione del conduttore in un punto di serraggio! | coppia di serraggio 1,2 Nm + 10 %Sezione cavo: Fino a 2,5 mm2 Sezione del conduttore più piccola: Senza capicorda 0,5 mm2 , con capicorda 0,34 mm2 Sezione del conduttore più grande: Senza tubetti terminali 2,5 mm2 , con tubetti terminali 1,5 mm2Raccordo a vite Nota: Anello di tenuta a taglio: | diametro foro 7 / 10,5 / 13 / 16 mm | la dimensione del cavo di collegamento deve corrispondere al foro selezionato dell'anello di inserimento.Materiale dell'alloggiamento: PBT con guarnizioni Viton e raccordo a vite PVDFSuperficie frontale: PBTTipo di protezione: IP68
