Name: Pepperl+Fuchs Sensore Induttivo NRB20-U1-E2-IO 306534-0005 A filo PNP
Brand: Pepperl+Fuchs
SKU: 2628465
Availability: BackOrder

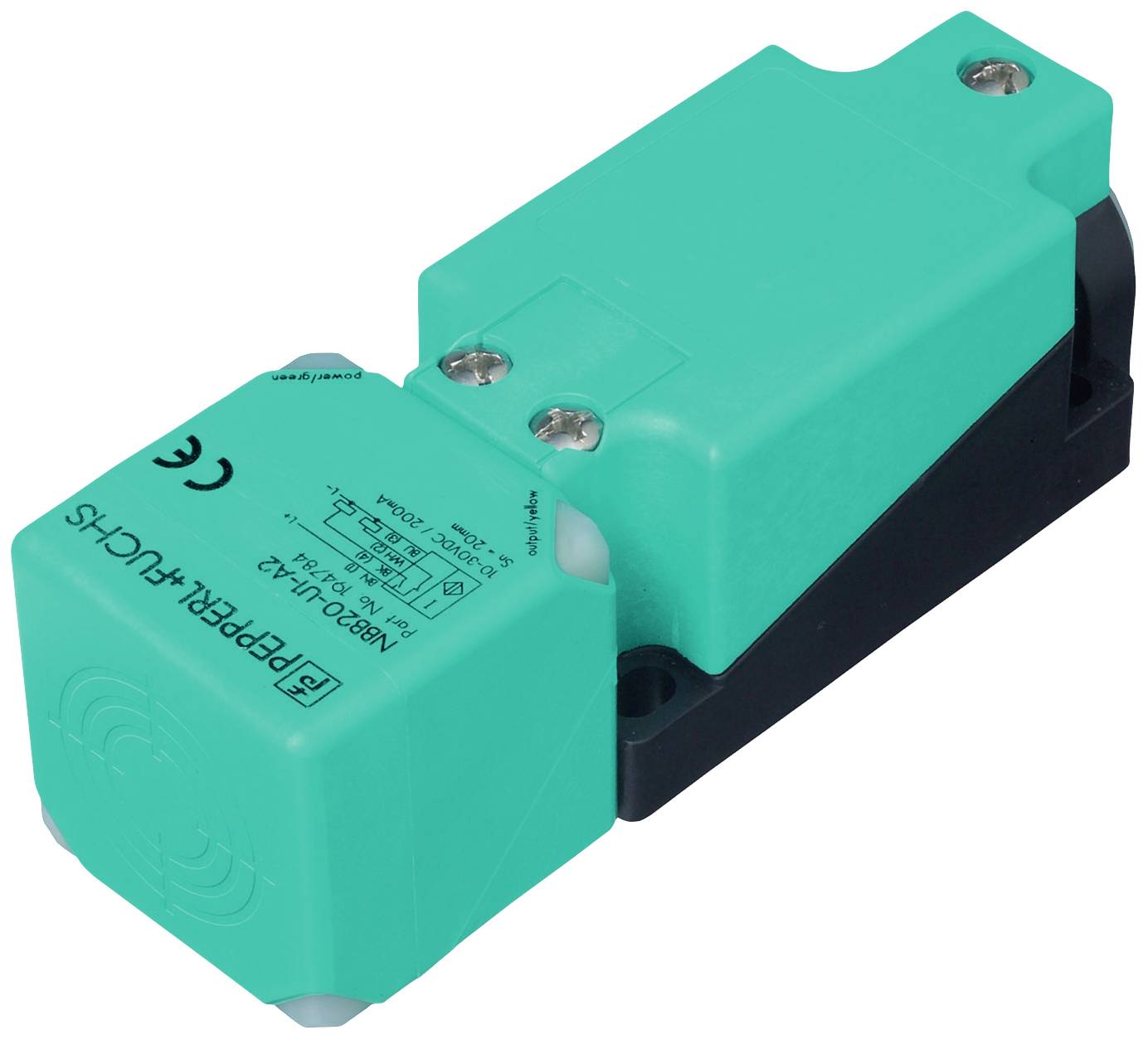

Un sensore rettangolare verde con base nera, due viti di fissaggio e marchio CE, del marchio Pepperl+Fuchs.

Immagine simile

Tipo prodotto

Sensore

Voltaggio Max.

30 V/DC

Tipo contatto

1 NC

1 NA

Distanza di rilevamento (max.)

20 mm

Uscite

PNP

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Lun 21 Dic

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (139,99 € / Pezzo)

139,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Sensore

Tipo: NRB20-U1-E2-IO

Voltaggio operativo Min.: 10 V/DC

Voltaggio Max.: 30 V/DC

Tensione d'esercizio: 10 - 30 V/DC

Tipo contatto: 1 NC
1 NA

Distanza di rilevamento (max.): 20 mm

Uscite: PNP

Materiale alloggiamento: Poliammide

Caratteristiche: Induttivo

Proprietà del materiale: verniciato a polvere

Tipo di montaggio: A filo

Connessione: morsetto a vite

Caratteristiche: Indicatore LED

Min. temperatura: -25 °C

Temperatura max.: 70 °C

: IP67

Contenuto: 1 pz.

Carica senza fili: No

Frequenza di switching: 440 Hz

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2628465 Pepperl+Fuchs Sensore Induttivo NRB20-U1-E2-IO 306534-0005 A filo PNP

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2628465 Pepperl+Fuchs Sensore Induttivo NRB20-U1-E2-IO 306534-0005 A filo PNP

Descrizione

Distanza di commutazione: 20 mm (impostazione di fabbrica), installazione: A filo, funzione di commutazione: Contatto NA/NC programmabile, tipo di uscita: PNP, tensione di esercizio: 10... 30 V CC, corrente di esercizio: 0... 200 mA

Testo tradotto automaticamente

Versione

Dati generaliFunzione di commutazione: Dispositivo di chiusura/apertura (NO/NC) programmabileTipo di uscita: PNPDistanza di commutazione: 20 mm (impostazione di fabbrica)Distanza di commutazione: 15 mm (attivabile tramite software)A incasso a filoPolarità di uscita: CCDistanza di commutazione garantita: 0... 16,2 mmFattore di riduzione rAl: 1Fattore di riduzione rCu: 1Fattore di riduzione rV2A (1.4301) : 1Fattore di riduzione rST37: 1Tipo di uscita: A 3 filiDati caratteristiciTensione d'esercizio: 10... 30 V DCFrequenza di commutazione: 0... 440 Hz (modalità punto di commutazione) | 0... 10 Hz (funzionamento finestra, funzionamento punto di commutazione con allarme di stabilità)Isteresi: tipo. 3 %Protezione da inversione di polarità: Protetto da inversione di polaritàProtezione contro i cortocircuiti: TemporizzataCaduta di tensione: ≤ 0,5 V.Corrente di esercizio: 0... 200 mACorrente residua: 0... 0,5 mA tip. 60 µA a 25 °C.Corrente a vuoto: ≤ 20 mARitardo di standby: max. 150 ms.Campo magnetico: 200 MTCampo magnetico alternato: 200 MTIndicatore di tensione d'esercizio: LED, verdeIndicatore di stato: LED, gialloCaratteristiche sicurezza funzionaleMTTFd: 701 aDurata d'uso (TM): 20 AGrado di copertura diagnostica (DC): 0 %InterfacciaTipo di interfaccia: Io-Link ( tramite C/Q = morsetto 4)Versione IO-Link: 1.1ID dispositivo: 0x201005 (2101253)Velocità di trasmissione: COM2 (38,4 kbit/s)Min. Tempo di ciclo: 2,3 ms.Larghezza dei dati di processo: Ingresso dati di processo (lato di controllo): Uscita dati di processo a 2 bit | (lato di controllo): NessunaSupporto "SIO Mode": SìTipo di porta master compatibile: AConformità agli standard e alle direttiveConformità agli standard NORME: EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMDApprovazioni e certificatiClasse di protezione: II Tensione di isolamento nominale: 60 V. Resistenza agli urti nominale: 800 V.Approvazione UL: CULus Listed, General Purpose | classe 2 Power SourceApprovazione CC: I prodotti la cui tensione d'esercizio massima è ≤36 V non sono soggetti all'approvazione e pertanto non sono dotati di un'etichetta di marcatura CC.Condizioni ambientaliTemperatura ambiente: Da -25 a 70 °C (-13 °C) 158 °F)Temperatura di stoccaggio: -40... 85 °C (-40... 185 °F)Dati meccaniciTipo di collegamento: morsetti a viteInformazioni sul collegamento: È possibile montare un massimo di 2 conduttori con la stessa sezione del conduttore in un punto di serraggio! | coppia di serraggio 1,2 Nm + 10 %Sezione cavo: Fino a 2,5 mm2 Sezione del conduttore più piccola: Senza capicorda 0,5 mm2 , con capicorda 0,34 mm2 Sezione del conduttore più grande: Senza tubetti terminali 2,5 mm2 , con tubetti terminali 1,5 mm2Materiale dell'alloggiamento: PA/metallo con rivestimento in polvere epossidicoSuperficie frontale: PAParte inferiore dell'alloggiamento: PlasticaTipo di protezione IP67Massa: 275 gNota: Coppia di serraggio: 1,8 Nm (alloggiamento)Impostazione di fabbricaPreimpostazione: Modalità di funzionamento = funzionamento a punto di commutazione con allarme di stabilità | funzione di commutazione = contatto NA (NA) | distanza di commutazione = 20 mm
