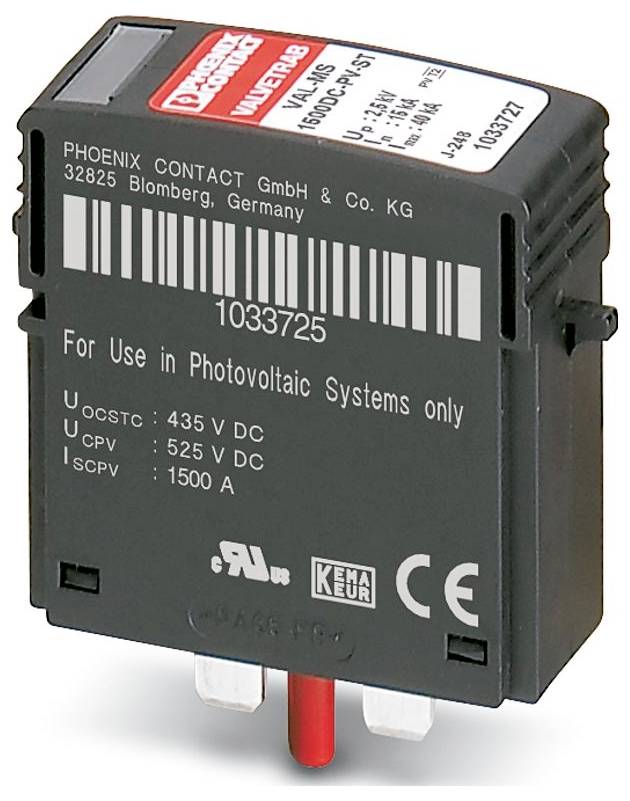

Immagine simile
Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fot
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (54,64 € / Pezzo)
163,93 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VALVETRAB MS
- CLASSE DI VERIFICA IEC: PV II;PV T2
- Modello: Spina
- Messaggio protezione da sovratensione difettosa: Ottica
- Tipo di collegamento: Inseribile
- Larghezza: 17,5 mm
- Altezza: 52,4 mm
- Profondità: 55,3 mm
- Unità di divisione: 1 te
- Colore: nero, RAL 9005
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR;PBT-FR
- DIREZIONE DI AZIONE: (L+)-PE E (L-)-PE E (L+)-(L-)
- Corrente di dispersione nominale in (8/20) µs 20 ka (4x (5x in | 120 s) | 30 min)
- Tempo di risposta TA: ≤ 25 ns
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 3000 m (amsl)
- Norme/disposizioni: IEC 61643-31
- Nota: 2018
- Tipo di montaggio: Su elemento base
- Tipo EN: T2
- Sistema di alimentazione IEC: CC
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Valore CTI del materiale: 600
- MATERIALE ISOLANTE: PA 6.6-FR;PBT-FR
- Gruppo materiale: I
- PERCORSI DI PROTEZIONE: (DC+) - (DC-);(DC+) - G;(DC-) - G.
- Potenza assorbita in standby PC: ≤ 250 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Livello di protezione up: ≤ 2,5 kV
- Tensione residua: ≤ 1,9 kV (a 3 ka);≤ 2,1 kV (a 5 ka);≤ 2,2 kV (a 10 ka);≤ 2,5 kV (a 15 ka);≤ 2,7 kV (a 20 ka);≤ 2,9 kV (a 30 ka);≤ 3 kV (a 40 ka)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Urti (in funzione): 30 g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (5-500 Hz / 2,5 h / XYZ)
- Specifiche UL: Specifiche UL
- Sistema di distribuzione dell'energia: CC PV
- Tipo SPD: 1CA
- Tensione nominale: 1500 V CC
- Generale: Generale
- Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
- Resistenza al cortocircuito: SCCR 50 kA.
- Corrente di dispersione nominale in 10 ka
- Tensione continua massima MCOV: 1500 V CC
- Protezione di tensione nominale VPR: 4 kV
- Posizione: Interno
- Posizione del dispositivo di separazione: Interna
- Accessibilità: Accessibile
- Comportamento in caso di guasto SPD: OCFM (comportamento in caso di guasto di scollegamento)
- Circuito di protezione lato tensione continua (CC): Circuito di protezione lato tensione continua (CC)
- Massima tensione continua UCPV: 750 V DC
- Resistenza al cortocircuito: ISCPV 2000 A.
- TENSIONE A VUOTO UOCSTC: ≤ 625 V CC
- Corrente di esercizio continua ICPV: < 350 µA
- Distanza dalle parti attive e con messa a terra: 8 mm
- Tipo prodotto
Spina protezione sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Dispersione
40 kA
- Tensione nom.
1500 V/DC
- Modello
Spina
IP20
- Codice articolo produttore
1033727
- Tipo
2
- Dim.
(L x A x P) 17.5 x 52.4 x 55.3 mm
- Larghezza
17.5 mm
- Altezza
52.4 mm
- Profondità
55.3 mm
- Contenuto
3 pz.
- Tipo di imballaggio
Imballo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fot
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562098 Phoenix Contact 1033727 VAL-MS 1500DC-PV-ST Spina protezione sovratensioni Protezione da sovratensioni per: Impianto fot
Descrizione
Spina di ricambio in confezione da 3 per combinazioni di scaricatori fotovoltaici della famiglia di prodotti Val-MS 1500DC-PV-...
