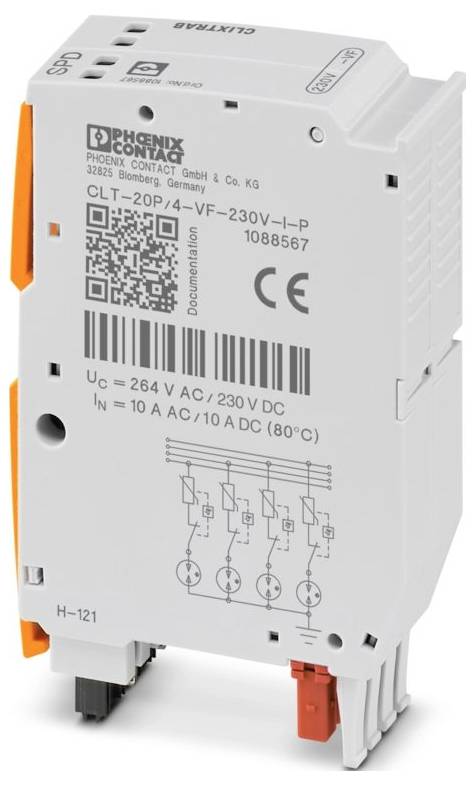

Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Spina protezione sovratensioni 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (180,32 € / Pezzo)
180,32 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: CLIXTRAB
- CLASSE DI VERIFICA IEC: C1;C2;C3;D1
- Modello: Spina
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 240 V CA
- Tipo di collegamento: Inseribile
- Larghezza: 20,6 mm
- Altezza: 53,25 mm
- Profondità: 81,9 mm
- Colore: grigio chiaro, RAL 7035
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6+GV 20 %
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione d'azione: Linea-terra messa a terra
- Massima tensione continua UC: 230 V DC; 264 V AC
- CORRENTE NOMINALE: 10 A AC (80 °C / 10 A AC C);6 A DC (80 °C / 6,3 A DC F);10 A DC (80 °C / 10 A DC D01 GR)
- Corrente d'esercizio IC per UC: ≤ 1 µA
- Corrente del conduttore di terra IPE: ≤ 4 µA
- Corrente di dispersione totale ITotal (8/20) µs: 12 ka
- Livello di protezione up (terra cavo): ≤ 1,4 kV (C1 - 1,5 kV / 750 a);≤ 1,4 kV (C2 - 6 kV / 3 ka);≤ 1,5 kV (C3 - 50 a)
- Prefusibile massimo richiesto: 10 a AC (C);6,3 a DC (F);10 a DC (D01 GR)
- Resistenza alla corrente impulsiva (terra del cavo): C1 - 1,5 kV / 750 a;C2 - 6 kV / 3 ka;C3 - 50 a;D1 - 500 A.
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 80 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 80 °C
- Altitudine: ≤ 2000 m (amsl)
- Norme/disposizioni: EN 61643-21
- Nota: 2001 + A1:2009 + A2:2013
- Tipo di montaggio: Su elemento base
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Materiale isolante: PA 6.6+GV 20%
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Scarica (in funzione): 5g (semi seno / 11 ms / 3x ±X, ±Y, ±Z);10G (semi seno / 8 ms / 3x ±X, ±Y, ±Z);5g (semi seno / 30 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (in funzione): 0,58g (5 ... 150 Hz / 5 h / X, Y, Z);1g (5 ... 2000 Hz / 5 h / X, Y, Z)
- Tempo di risposta TA (terra cavo): ≤ 100 ns
- Attenuazione d'inserzione AE, sbil.: tipo. 0,3 dB (≤ 60 MHz/150 Ω)
- Tempo di reset dell'impulso (filo di terra): ≤ 30 ms.
- Frequenza limite fg (3 dB), sbil. (Massa del segnale) nel sistema a 150 Ω: tipo. 60 MHz
- Capacità (massa del segnale del cavo): tipo. 20 PF
- Tipo prodotto
Spina protezione sovratensioni
- Tensione nom.
230 V/AC
- Modello
Spina
IP20
- Codice articolo produttore
1088567
- Dim.
(L x A x P) 20.6 x 53.25 x 81.9 mm
- Larghezza
20.6 mm
- Altezza
53.25 mm
- Profondità
81.9 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Spina protezione sovratensioni 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563550 Phoenix Contact 1088567 CLT-20P/4-VF-230V-I-P Spina protezione sovratensioni 1 pz.
Descrizione
Spina per protezione da sovratensione inseribile direttamente su 4 morsetti componibili, con indicatore di stato integrato sul modulo per un circuito di segnale a 4 fili privo di potenziale di messa a terra con corrente nominale Hohem. Tensione nominale: 230 V CA
