Acquista Phoenix Contact 1091670 Verde, Giallo 8 pz. da Conrad

Un blocco giallo con spine, con marcature verdi e clip rosse, utilizzato per cablaggi elettrici.

Immagine simile

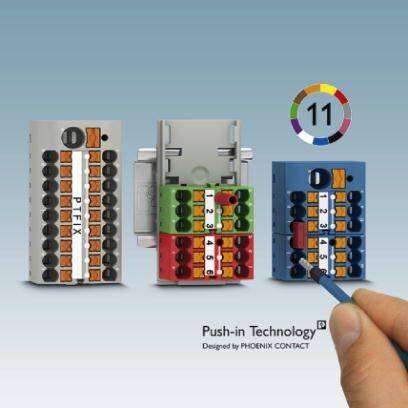

Tre blocchi morsetto push-in di colore diverso e con numerazione di connessione. Un dito indica un morsetto arancione.

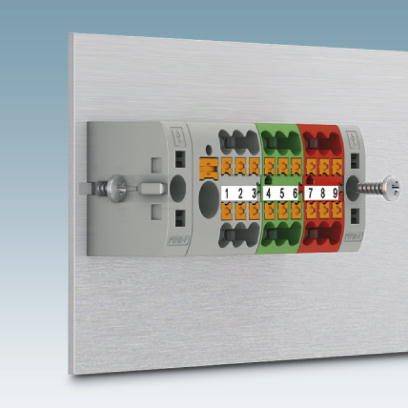

Un connettore con codifica a colori con connessioni numerate su una piastra metallica, che mostra sezioni arancioni, verdi e rosse.

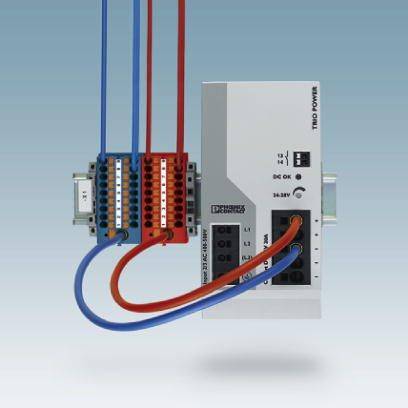

Dispositivo industriale collegato con cavi, che mostra un'installazione elettrica con conduttori e connessioni contrassegnati con diversi colori.

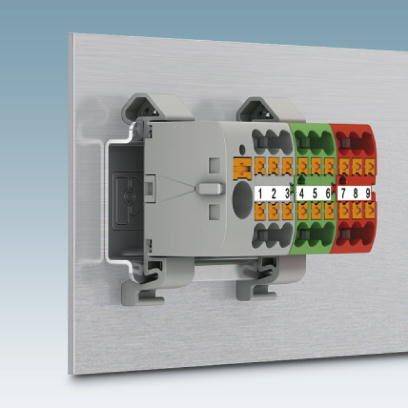

Connettore elettrico con morsetti codificati a colori, numerati da 1 a 9, per un cablaggio sicuro all'interno di un quadro elettrico.

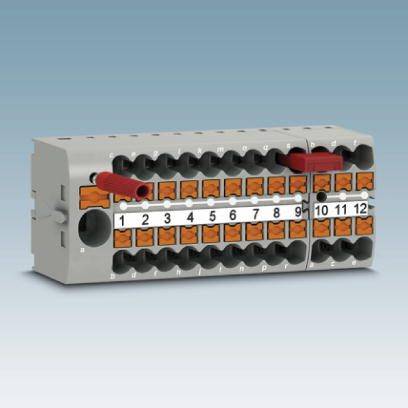

Morsettiera multipolare con morsetti numerati e ponticelli rossi, di colore grigio, su sfondo blu.

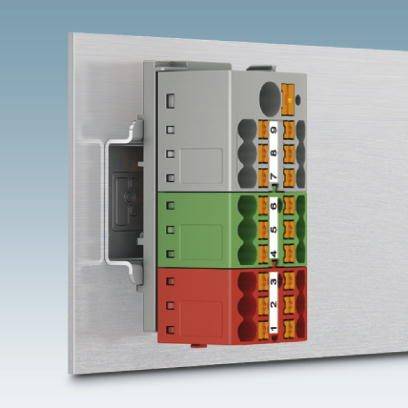

Morsetto elettrico innestabile in grigio, verde e rosso, con connessioni numerate, montato su una piastra di supporto metallica.

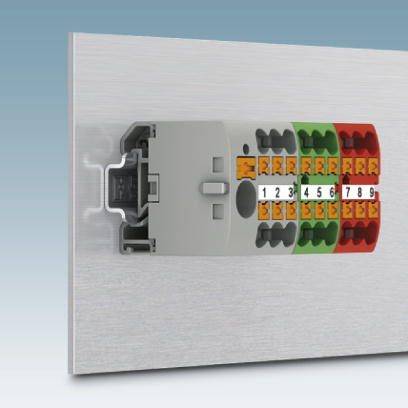

Un connettore grigio con morsetti numerati da 1 a 9 su uno sfondo metallico, utilizzato per connessioni elettriche.

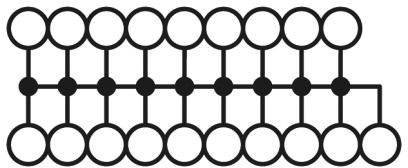

Un diagramma mostra una griglia di moltiplicazione binaria che rappresenta le operazioni additive e moltiplicative in un sistema di calcolo.

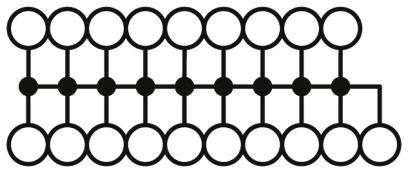

Schema di un sistema di nodi interconnessi. Linee collegano diversi cerchi in una disposizione rettangolare.

1/10

Immagine simile

Colore

Verde

Giallo

AWG max.

Lunghezza di spellatura

8 mm

Lunghezza di spellatura (max.)

10 mm

Dim.

(L x L) 28.6 mm x 56.5 mm

Scheda tecnica (PDF)

Consegna entro Lun. 28 Set.

161 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 8 pz.)

Set(s)

Totale (8,61 € / Pezzo)

68,84 €

IVA escl.

Segnala un problema

Dati tecnici

Classe di infiammabilità secondo UL 94: V0
Larghezza: 56,5 mm
Numero di piani: 1
Numero di collegamenti: 19
Potenziali: 1
Materiale isolante: Pa
Tensione a impulso nominale: 6 kV
Grado di inquinamento: 3
Categoria di sovratensione III
Gruppo materiale isolante: I
Potenza massima dissipata in condizioni nominali: 1,31 W (il valore si riferisce a un blocco di collegamento e si ripresenta a seconda dell'assegnazione del collegamento)
Corrente di carico massima: 32 A (con sezione conduttore di 4 mm²)
Parete laterale aperta: No
Collegamento: Piano di alimentazione
Corrente totale massima: 57 A (con sezione del conduttore di 10 mm²)

Colore: Verde
Giallo

AWG max.: 12

Lunghezza di spellatura: 8 mm

Lunghezza di spellatura (max.): 10 mm

Dim.: (L x L) 28.6 mm x 56.5 mm

Collegamento: morsetto Push-In

Codice articolo produttore: 1091670

Contenuto: 8 pz.

Tensione nom.: 450 V

Corrente nominale: 24 A

Corrente nominale: 24 A

Larghezza: 56.5 mm

Lunghezza: 28.6 mm

Tipo: PTFIX 6/18X2,5 GNYE

Sezione flessibile (max.): 2.5 mm²

Sezione rigida (max.): 4 mm²

Sezione flessibile (min.): 0.14 mm²

Sezione rigida (min.): 0.14 mm²

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2140986 Phoenix Contact 1091670 Verde, Giallo 8 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2140986 Phoenix Contact 1091670 Verde, Giallo 8 pz.

Descrizione

Blocco di distribuzione, morsetto di base con alimentazione, i blocchi sono collegabili tra loro tramite l'alloggiamento del conduttore. Ponticelli adatti vedere accessori, tensione nominale: 450 V, corrente nominale: 24 A, tipo di collegamento: Collegamento Push-in, numero di collegamenti: 19, sezione: 0,14 mm² - 4 mm², AWG: 26 - 12, larghezza: 56,5 mm, altezza: 21,7 mm, colore: Verde/giallo, tipo di montaggio: A volante, montaggio diretto con flangia, incollaggio
