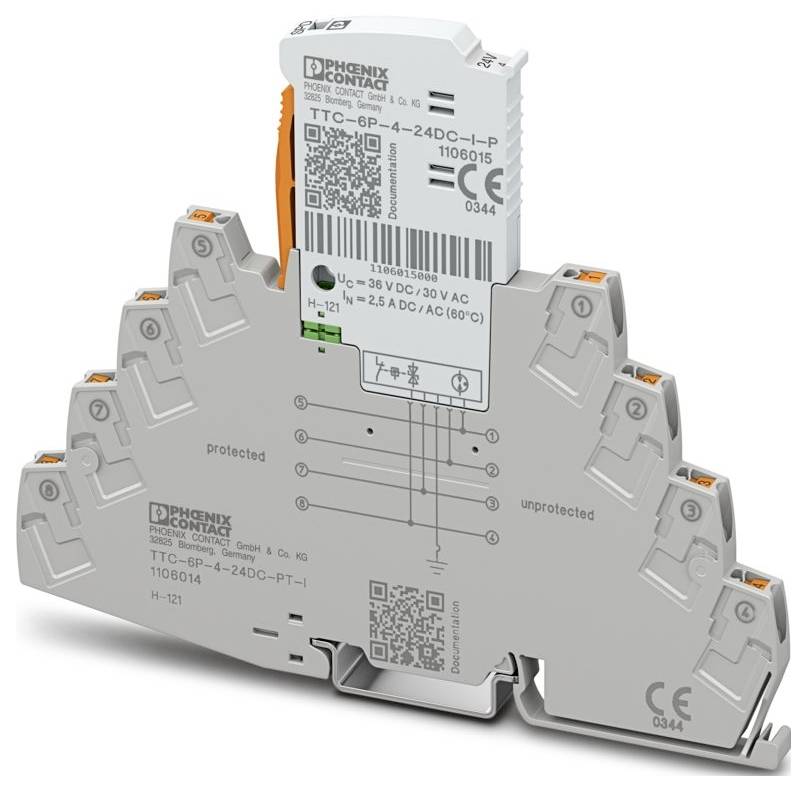

Immagine simile
Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Scaricatore di sovratensioni 1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (184,99 € / Pezzo)
184,99 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: TERMITRAB complete
- CLASSE DI VERIFICA IEC: C1;C2;C3;D1
- Forma: Modulo guide portanti inseribile in due pezzi
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 24 V CC;24 V CA
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 2,5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 4 mm²
- Sezione del conduttore AWG: 24 ... 12
- Larghezza: 6,2 mm + 0,1 mm
- Altezza: 125 mm.
- Profondità: 100 mm (incl. Guida portante 7,5 mm)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale della custodia PBT
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Direzione di azione: Linea-line e linea-terra messa a terra
- Massima tensione continua UC: 36 V DC; 30 V AC
- Corrente nominale: 2,5 a (60 °C, per sistemi isolati)
- Corrente d'esercizio IC per UC: ≤ 5 µA
- Corrente del conduttore di terra IPE: ≤ 1 µA
- Corrente di dispersione totale ITotal (8/20) µs: 10 ka
- Livello di protezione up (cavo conduttore): ≤ 100 V (C1 - 0,7 kV / 350 a);≤ 100 V (C3 - 50 a);≤ 80 V (C3 - 25 a)
- Livello di protezione up (terra cavo): ≤ 900 V (C1 - 1 kV / 500 a);≤ 900 V (C2 - 10 kV / 5 ka)
- Capacità (cavo conduttore): tipo. 30 PF
- Capacità (terra cavo): tipo. 30 PF
- Resistenza per percorso: 0,03 Ω
- Prefusibile massimo richiesto: 2,5 a (F)
- Resistenza alla corrente impulsiva (messa a terra del cavo): C1 - 1 kV / 500 a;C2 - 10 kV / 5 ka;C3 - 100 a;D1 - 500 A.
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 6000 m (amsl)
- Norme/disposizioni: EN 61643-21
- Nota: 2001 + A1:2009 + A2:2013
- Tipo di montaggio: Guida portante: TH 35 - 7,5 mm
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Materiale isolante: PBT
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Corrente di dispersione nominale in (8/20) µs (conduttore di terra): 5 ka
- Corrente di dispersione a impulsi Iimp (10/350) µs (filo di terra): 0,5 ka
- Tempo di risposta TA (terra cavo): ≤ 100 ns
- Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
- Colore (spina): Grigio chiaro (RAL 7035)
- Colore (elemento base): Grigio (RAL 7042)
- Max. Corrente di dispersione totale i max (8/20) µs: 20 ka (1x)
- EN 61643-21: EN 61643-21
- Corrente di dispersione nominale in (8/20) µs (filo conduttore): 350 A.
- Tempo di risposta TA (filo conduttore): ≤ 1 ns
- Attenuazione d'inserzione AE, BIL.: tipo. 0,3 dB (≤ 12 MHz / 150 Ω)
- Frequenza limite fg (3 dB), BIL. Nel sistema a 150 Ω: > 60 MHz
- Resistenza alla corrente impulsiva (cavo conduttore): C1 - 700 V / 350 a;C3 - 50 A.
- Conformità/approvazioni: Conformità/approvazioni
- UL, USA/Canada: Classe i, div. 2, GRUPPI A, B, C, D T4A
- Tipo prodotto
Scaricatore di sovratensioni
- Modello
Modulo guide portanti inseribile in due pezzi
IP20
- Codice articolo produttore
1106014
- Dim.
(L x A x P) 6.2 x 125 x 100 mm
- Larghezza
6.2 mm
- Altezza
125 mm
- Profondità
100 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Scaricatore di sovratensioni 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Scaricatore di sovratensioni 1 pz.
Descrizione
Dispositivo di protezione da sovratensione
