Name: Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Scaricatore combinato 20 kA 1 pz.
Brand: Phoenix Contact
SKU: 2435736
Availability: BackOrder

'Dispositivo di protezione contro le sovratensioni per reti AC 230/400 V, con tre morsetti a innesto e specifiche tecniche sul lato frontale.'

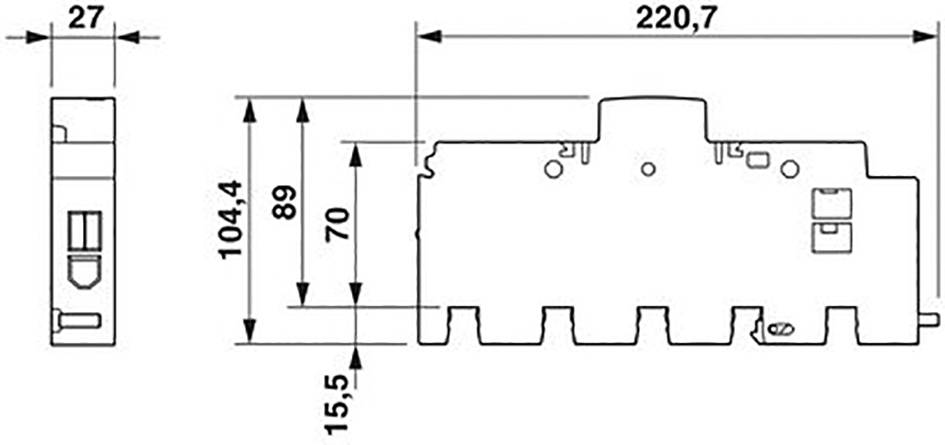

Disegno tecnico di un componente elettronico con dimensioni: larghezza 27 mm, lunghezza 220,7 mm, altezza 104,4 mm, distanza tra i fori di fissaggio 15,5 mm.

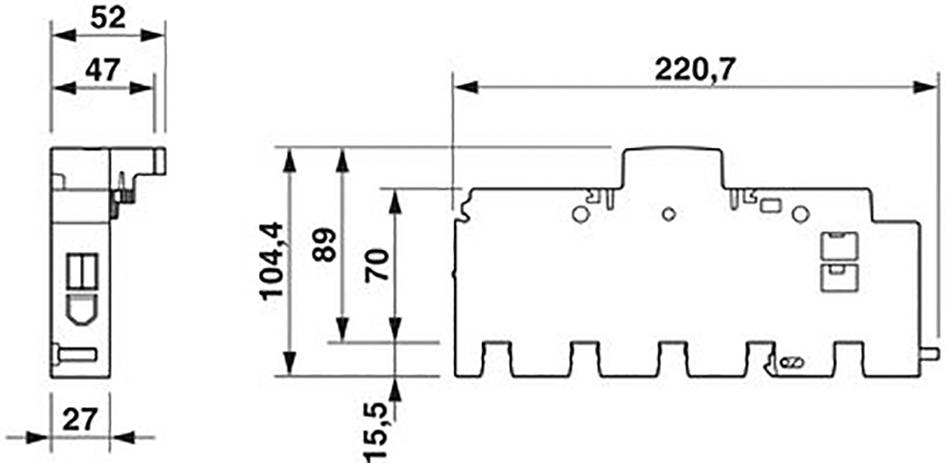

Disegno tecnico di un componente con misure. A sinistra: vista laterale (52x27 mm), a destra: vista frontale (larghezza 220,7 mm, altezza 104,4 mm).

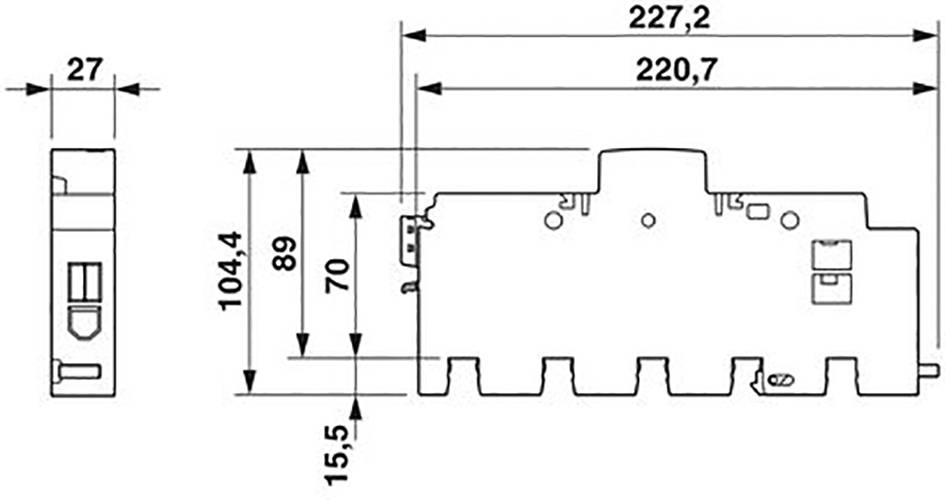

Disegno tecnico di un componente con dimensioni: lunghezza 227,2 mm, altezza 104,4 mm, larghezza 27 mm. Vista laterale e frontale.

Lo schema mostra tre lampadine collegate in parallelo alle fasi L1, L2, L3; ciascuna con un proprio interruttore e messa a terra comune.

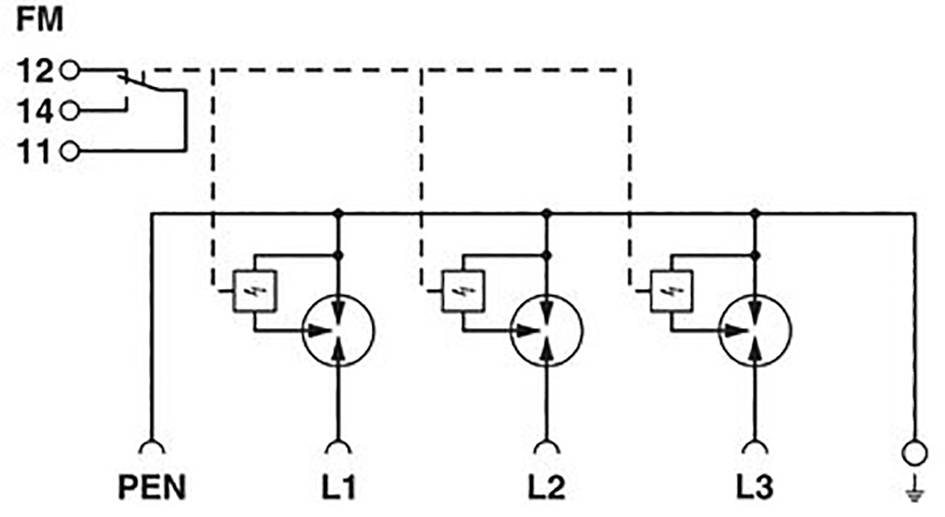

'Schema elettrico della linea FM con tre fasi L1, L2, L3 e un PEN. Collegamento ai morsetti 12, 14, 11. Simbolo di terra presente.'

1/6

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (245,08 € / Pezzo)

245,08 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Dati tecnici

Percorsi di protezione: L-PEN
Unità di divisione: 1,5 TE
Per sbarra collettrice di 40 mm
Materiale alloggiamento: PA 6,6
Grado di inquinamento: 2
Classe di infiammabilità in conformità con UL 94: V-0
Modello: Modulo barra collettrice monopezzo
Numero poli: 3
Segnalazione di protezione da sovratensione difettosa: Ottica, segnalazione remota tramite modulo opzionale
Tensione continua massima UC: 255 V/CA
Resistenza al cortocircuito: ISCCR 25 kA.
Fusibile massimo per cablaggio linea di derivazione: 160 A (GG)
Tipo di collegamento: collegamento a vite
Filettatura della vite: M6

Tipo prodotto: Scaricatore combinato

Dispersione: 20 kA

Tensione nom.: 240 V/AC
415 V/AC

Temperatura di esercizio: -40° C - +80 °C

: IP20

Codice articolo produttore: 1168946

Colore: Grigio luminescente

Norme: IEC 61643-11 2011
EN 61643-11 2012 + A11:2018

Dim.: (L x A x P) 27 x 222.7 x 104.4 mm

Larghezza: 27 mm

Altezza: 222.7 mm

Profondità: 104.4 mm

Contenuto: 1 pz.

Peso: 620 g

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Scaricatore combinato 20 kA 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2435736 Phoenix Contact 1168946 FLT-SEC-ZP2-3C-255/12.5 Scaricatore combinato 20 kA 1 pz.

Descrizione

I vantaggi
Utilizzo universale: Si adatta a qualsiasi armadio del contatore in modo indipendente dal produttore grazie alla sua larghezza di costruzione ridotta di soli 27 mm
● Installazione nel campo del pre-contatore grazie alla conformità alla norma applicativa VDE-AR-N 4100, confermata dall'approvazione VDE
● Montaggio sicuro e senza utensili grazie al bloccaggio universale su sbarre da 5 e 10 mm di spessore
Integrazione nella tecnologia di gestione degli edifici con modulo di segnalazione remota opzionale

Scaricatore di corrente di fulmine, conforme a tipo 1 / classe I / B, per reti di alimentazione elettrica trifase con passante attraverso l'asta con PE e N posati insieme in un conduttore (L1, L2, L3, PEN). Per la compensazione del potenziale di protezione dai fulmini secondo le classi di protezione dai fulmini III e IV. Per il montaggio su sistemi di sbarre collettrici di 40 mm.
