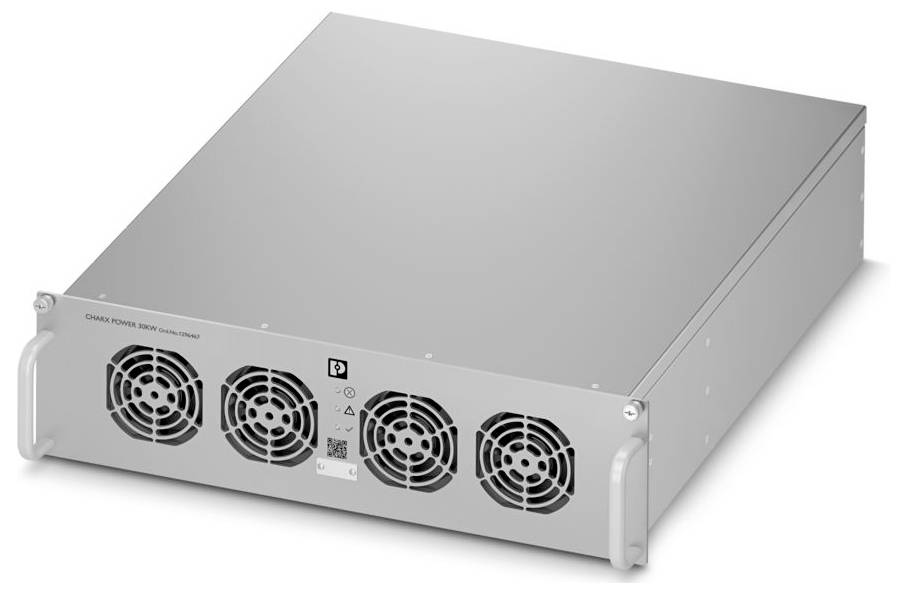

Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Modulo di potenza DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (1987,70 € / Pezzo)
1987,70 €
escl. 25,00 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: CHARX Power basic
- Tipo di collegamento: 2 RJ45
- Larghezza: 483 mm
- Altezza: 134 mm
- Profondità: 550 mm
- Materiale alloggiamento: Lega Zn-al
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -40 °C a ... 70 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 70 °C
- Norme/disposizioni: ANSI/UL 2202
- Tipo di montaggio: Montaggio su rack da 19"
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: Categoria di sovratensione
- Grado di inquinamento: 2
- Umidità consentita (in funzione): ≤ 95% (senza condensa)
- Lunghezza di spellatura: 20 mm (10 mm² ... 25 mm² = 18 mm, 35 mm² ... 50 mm² = 20 mm)
- Unità di altezza 3 U.
- Velocità di trasmissione: 125 kBit/s (default);500 kBit/s.
- Identificazione: DC OUT: + / -
- Classe di protezione: I
- Potenza nominale: 30 kW
- Numero interfacce: 1
- Lunghezza di trasmissione: max. 20 m.
- Intervallo di tensione nominale d'ingresso: 650 V DC ... 740 V DC
- Intervallo di tensione d'ingresso: 300 V DC ... 740 V DC
- Limitazione della corrente di spunto: < 60 A.
- ASSORBIMENTO DI CORRENTE < 50 A (650 V DC)
- Consumo di potenza nominale: 31577 va
- Rendimento: > 95 % (put >50 %)
- Protezione da sovratensione in uscita (OVP): > 1040 V CC
- Ingresso: Ingresso
- Collegamento conduttore: Collegamento conduttore
- rigida: 10 mm² ... 50 mm²;25 mm² (consigliato)
- flessibile: 16 mm² ... 50 mm²;25 mm² (consigliato)
- Rigido (AWG): 8 ... 0 (Cu);4 (consigliato)
- Uscita: Uscita
- Digitale: Digitale
- Tensione di isolamento ingresso/uscita 2121 V DC
- MTBF (IEC 61709, SN 29500): > 300000 H
- Dimensioni dell'articolo: Dimensioni dell'articolo
- Altezza di utilizzo: ≤ 4000 m (Derating > 2000 m: 10 % / 1000 m)
- Denominazione standard: Standard per le dotazioni del sistema di ricarica per veicoli elettrici (EV)
- Requisiti EMC emissione di interferenze: EN 61000-6-3
- Requisiti EMC immunità: EN 61000-6-2
- AWG: 3
- Forma della rete: Rete DC (DC±, PE)
- Funzionamento CC: Funzionamento CC
- Derating: > 55 °C (3,2 a/K);> 55 °C (1 kW/K)
- Deviazione di regolazione: < 0,5% (variazione di tensione variazione di carica statica 20 % ... 100 %);< 1% (variazione di corrente variazione di carico statico 20 % ... 100 %);± 0,2% (variazione della tensione di ingresso ±20 %)
- Bus CAN: Bus CAN
- Interfaccia: Bus CAN
- Protocolli supportati: CAN 2.0B
- Bloccaggio: Gancio a scatto
- Fisica di trasmissione: Cablata
- Topologia: A margherita
- Resistenza finale: 120 Ω (terminale terminale)
- Gamma di tensione di uscita: 30 V DC ... 1000 V CC
- Intervallo di corrente in uscita: Da 0 a ... 100 A
- Dissipazione di potenza stand-by < 14 W.
- Designazione: Uscita
- Isolamento galvanico tra ingresso e uscita: Sì
- Tensione di isolamento ingresso, uscita/alloggiamento: 2121 V CC
- Ventole interne: Sì
- Direzione del flusso d'aria: Dalla parte anteriore a quella posteriore
- Livello di rumore < 60 dB (1 m)
- IEC 60664-1: II
- Sistemi di ricarica conduttivi per veicoli elettrici - parte 21-2: Requisiti EMC per gli impianti di ricarica esterni per veicoli elettrici: Sistemi di ricarica conduttivi per veicoli elettrici - parte 21-2: Requisiti EMC per gli impianti di ricarica esterni per veicoli elettrici
- CORRENTE D'INGRESSO 48 A (650 V CC);38 A (825 V CC)
- Resistenza di isolamento: > 10 MΩ
- Funzionamento MPPT: Funzionamento MPPT
- Tensione di avviamento: Min. 375 V CC
- Inserimento ritardato: < 8 s
- Risposta ai transienti: ± 3% (processo di accensione)
- Numero di moduli di alimentazione come partecipanti CAN-BUS: max. 48
- Tensione di isolamento ingresso, uscita/segnale, comunicazione: 4242 V CC
- Tensione di isolamento segnale, comunicazione/alloggiamento: 707 V CC
- Durata: 90000 h (40 °C, condensatori elettrolitici);70000 h (40 °C, ventola)
- Protezione da sovratemperatura (OTP): > 75 °C.
- Sistemi di carica conduttivi per veicoli elettrici - parte 1: Requisiti generali: Sistemi di carica conduttivi per veicoli elettrici - parte 1: Requisiti generali
- Sistemi di ricarica conduttivi per veicoli elettrici – parte 23: Dispositivi di alimentazione CC per veicoli elettrici: Sistemi di ricarica conduttivi per veicoli elettrici – parte 23: Dispositivi di alimentazione CC per veicoli elettrici
- Attrezzatura del sistema di ricarica standard per la sicurezza dei veicoli elettrici (EV): Standard per la sicurezza delle apparecchiature del sistema di ricarica dei veicoli elettrici (EV)
- Tipo prodotto
Modulo di potenza DC
- Classe di protezione
I
- Profondità
550 mm
- Altezza
134 mm
- Larghezza
483 mm
IP20
- Altezza installazione
134 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Modulo di potenza DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3587836 Phoenix Contact 1296467 CHARX PS-M2/825DC/1000DC/30KW Modulo di potenza DC
Descrizione
CHARX Power basic, modulo di ricarica rapida per la costruzione di stazioni di carica DC, montaggio su rack da 19", uscita: 30 V DC...1000 V DC / 0 A...100 a
