Phoenix Contact 1422852 Connettore Presa dritta Tot poli: 5 1 pz.

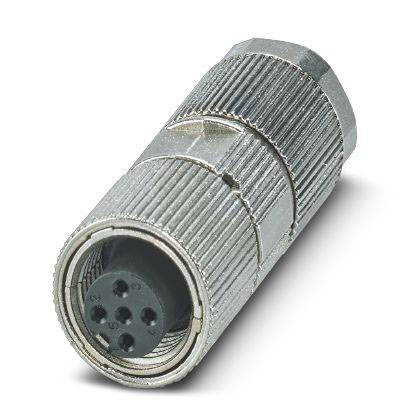

Un connettore cilindrico metallico con più pin è illustrato, un design tipico per connessioni industriali o elettroniche.

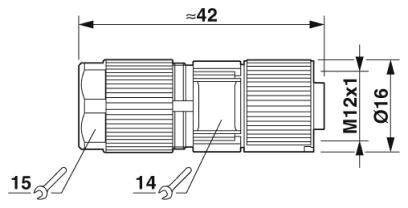

Disegno tecnico di un connettore con le seguenti dimensioni: lunghezza ca. 42 mm, filettatura M12x1, diametro Ø16 mm, utensili 14 e 15.

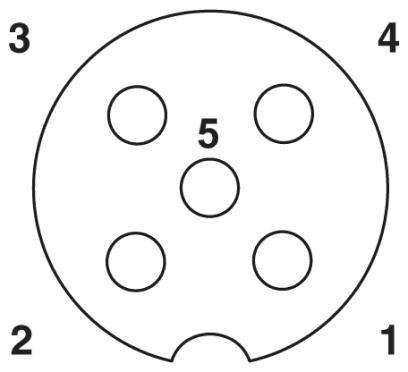

Un connettore circolare con cinque pin numerati in uno schema di connessione DIN a 5 poli. I pin sono contrassegnati con i numeri da 1 a 5.

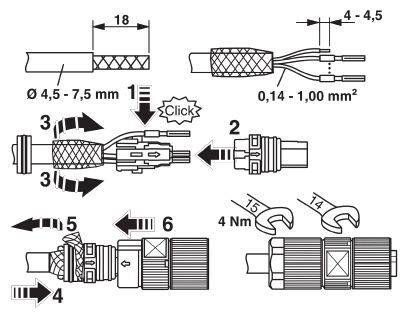

Istruzioni per il montaggio di una spina: Spellare il cavo, inserire i contatti mediante scatto, serrare le viti con una coppia di 4 Nm.
1/4
Tipo prodotto
Connettore
Struttura
Presa dritta
Tot poli
5
Collegamento
A crimpare
Contenuto
1 pz.
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mar 10 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
34,42 €
3
3% = 3,36 €
33,30 €
5
5% = 7,85 €
32,85 €
10
5% = 18,60 €
32,56 €
25
6% = 55,00 €
32,22 €
I prezzi a scala possono variare a seconda del venditore
Numero
Totale (34,42 € / Pezzo)
34,42 €
Consegna intracomunitaria (esente da IVA) IVA escl.
+ 8,19 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Apertura chiave dado di raccordo: 15 mm
  • Diametro esterno del cavo: 4,5 mm... 7,5 mm
  • Cicli di accoppiamento: ≥ 100
  • Materiale supporto contatti: PA 6,6
  • Classe di infiammabilità secondo UL 94: V0
  • Categoria di sovratensione III
  • Grado di inquinamento: 3
  • Materiale guarnizione: FKM
  • Resistenza di isolamento: ≥ 100 MΩ
  • Codifica: A - standard
  • Norme/normative: Connettore M12 IEC 61076-2-101; urti, vibrazioni EN 50155:2001
  • Materiale zigrinatura: Zinco pressofuso, nichelato
Tipo

SACC-M12FS-5CT-CM SH

Tipo prodotto

Connettore

Struttura

Presa dritta

Tot poli

5

Collegamento

A crimpare

Contenuto

1 pz.

Temperatura max.

+85 °C

Min. temperatura

-40 °C

Codice articolo produttore

1422852

Numero Poli

5

Lunghezza

42 mm

Diametro

16 mm

Compatibile RoHS

Sì

IP65

IP67

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209240 Phoenix Contact 1422852 Connettore Presa dritta Tot poli: 5 1 pz.

Scheda tecnica 2209240 Phoenix Contact 1422852 Connettore Presa dritta Tot poli: 5 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209240 Phoenix Contact 1422852 Connettore Presa dritta Tot poli: 5 1 pz.

Descrizione

Estremamente compatto grazie allo spazio di collegamento ridotto e all'elevata densità di contatto. Utilizzo sicuro sul campo grazie a elevati tipi di protezione. Possibilità di elaborazione automatica.
