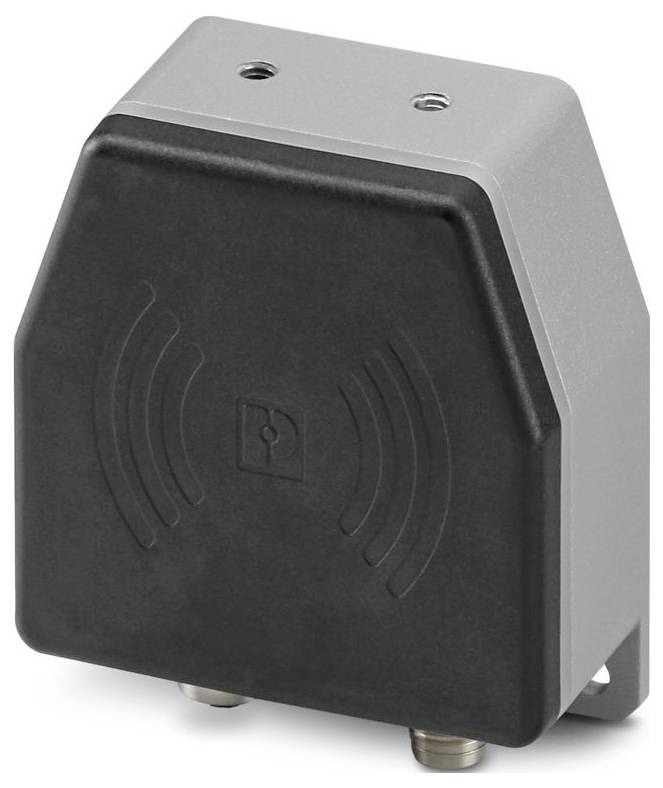

Phoenix Contact 1433047 NEARFI 200 B Accoppiatore induttivo
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (692,62 € / Pezzo)
692,62 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: NearFi
- Tipo di collegamento: Connettore M12, codifica L;connettore M12, codifica L.
- Larghezza: 80 mm
- Altezza: 86 mm
- Profondità: 39 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 55 °C (osservare il derating)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine 2000 m
- Norme/disposizioni: EN 55016-2-3
- Nota: RED 2014/53/EU
- Tipo di montaggio: a parete
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95 %
- Posizione di montaggio: qualsiasi
- Intervallo di frequenza: 0,15 MHz ... 80 MHz (livello di messa a fuoco di prova 3 - asimmetrica)
- Dissipazione di potenza massima alla condizione nominale: 3,12 W.
- Pressione dell'aria (in funzione): 80 kPa ... 108 kPa (fino a 2000 m di altezza)
- Intervallo di tensione di alimentazione: 19 V DC ... 30 V DC
- CE: CE
- Umidità consentita (stoccaggio/trasporto): 10% ... 95 %
- Ingresso: ± 0,5 kV (livello di messa a fuoco di prova 1 - simmetrico);± 1 kV (livello di messa a fuoco di prova 2 - asimmetrico)
- Uscita: ± 1 kV (livello di messa a fuoco di prova 2 - asimmetrica)
- Segnale: ± 1 kV (livello di messa a fuoco di prova 2 - asimmetrico)
- Riferimento al montaggio: Osservare il derating
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: ± 4 kV (grado di affilatura di prova 2)
- Scarica in aria: ± 8 kV (livello di affilatura di prova 3)
- Osservazione: Classe a, settore di applicazione industriale
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: ~ 1,95 µA/m (a 10 m di distanza)
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Tensione: 10 V ( modulazione di ampiezza 80% con 1 kHz)
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Cablaggio di protezione: Protezione dai transienti, protezione da inversione di polarità
- Emissione di interferenze: Emissione di interferenze
- Applicazione: Prestazioni
- MTTF: 221 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);112 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);51 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Induttivo: Trasmissione di energia: Induttivo: Trasmissione di energia
- Range: Min. 0 mm;≤ 10 mm
- Offset centrale: ± 10 mm
- Offset angolare: < 15 °
- Moduli radio collegabili: 1 (accoppiatore remoto)
- Colore (alloggiamento): Nero (RAL 9005)
- Materiale (contenitore): PBT; zinco pressofuso
- Altra resistenza: Resistente agli spruzzi di saldatura; resistente alla nebbia salina in conformità con IEC 60068-2-11 (96 h in 5 % nebbia salina)
- Resistenza alle vibrazioni in conformità con EN 60068-2-6/IEC 60068-2-6: Vibrazioni (funzionamento): 5g per ogni direzione dell'ambiente, 10 Hz ... 150 Hz, ampiezza ±0,34 mm
- Shock conforme a EN 60068-2-27/IEC 60068-2-27: Shock (funzionamento): 30 g, 11 ms di durata, impulso d'urto semisinusoidale, tre shock, per ogni direzione dell'ambiente
- Blocco permanente in conformità con EN 60068-2-27/IEC 60068-2-27: Blocco permanente (in funzione): 10G, durata 16 ms, impulso d'urto semisinusoidale, 1000 urti, per ogni direzione dell'ambiente
- Tipo di protezione (IP): IP65/IP66 (dichiarazione del produttore)
- Tipo di protezione (IK): IK06 (grado di resistenza agli urti)
- Pressione dell'aria (stoccaggio/trasporto): 66 kPa ... 108 kPa (fino a 3500 m di altezza)
- Approvazione senza fili Europa: Approvazione senza fili Europa
- Intensità di campo 10 V/m
- Carico di corrente impulsiva (surge): Carico di corrente impulsiva (surge)
- Privo di sostanze che interferiscono con la bagnatura della vernice: VDMA 24364:2018-05
- Assorbimento di corrente tipico: 40 ° 24 ma (senza accoppiatore remoto, a 24 V CC, a 25 °C);130 ma (con accoppiatore remoto, senza carico, a 24 V CC, a 25 °C);125 ma (funzionamento in parallelo con NEARFI 200, senza accoppiatore remoto, a 24 V CC, a 25 °C);25 ma (funzionamento in parallelo con NEARFI 200, con accoppiamento remoto, con 330 V C)
- Assorbimento di corrente massimo: < 3,2 a (con accoppiatore remoto, carico 2 a, tensione d'ingresso 19 V DC);< 6,2 a (funzionamento in parallelo con NEARFI 200, con accoppiatore remoto, carico 4 a, tensione d'ingresso 19 V DC)
- Corrente di attivazione: 2 a (per ca. 1,5 24 ms, a 24 V CC, senza accoppiatore remoto);4,4 a (per ca. 4,5 ms, a 24 V CC, con accoppiatore remoto, senza carico);3,9 a (funzionamento in parallelo con NEARFI 200, per ca. 1,5 ms , a 4,5 V CC, senza accoppiatore remoto);8,1 a (funzionamento in parallelo con NEARFI 200, per ca. 24 ms, con accoppiatore remoto, con ca.
- Tipo
NEARFI 200 B
- Tipo prodotto
Accoppiatore induttivo
- Codice articolo produttore
1433047
- Dim.
(L x L x A) 39 x 80 x 86 mm
- Temperatura di esercizio
-20 °C (min)
- Min. temperatura operativa
-20 °C
- Larghezza
80 mm
- Altezza
86 mm
- Lunghezza
39 mm
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-20 °C
- Profondità
39 mm
IP65
- Altezza installazione
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
TRUE
IP65
FALSE
19-30 V
Other
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3588197 Phoenix Contact 1433047 NEARFI 200 B Accoppiatore induttivo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3588197 Phoenix Contact 1433047 NEARFI 200 B Accoppiatore induttivo
Descrizione
NearFi-base, accoppiatore di energia senza contatto, 50 W (US), portata ≤10 mm, M12 push-pull, IP65, combinabile con NEARFI 200 R.. Opzionale: 100 W (US) in connessione con NEARFI 2200/200 o 2 x 50 W (US+UA) con NEARFI 300
