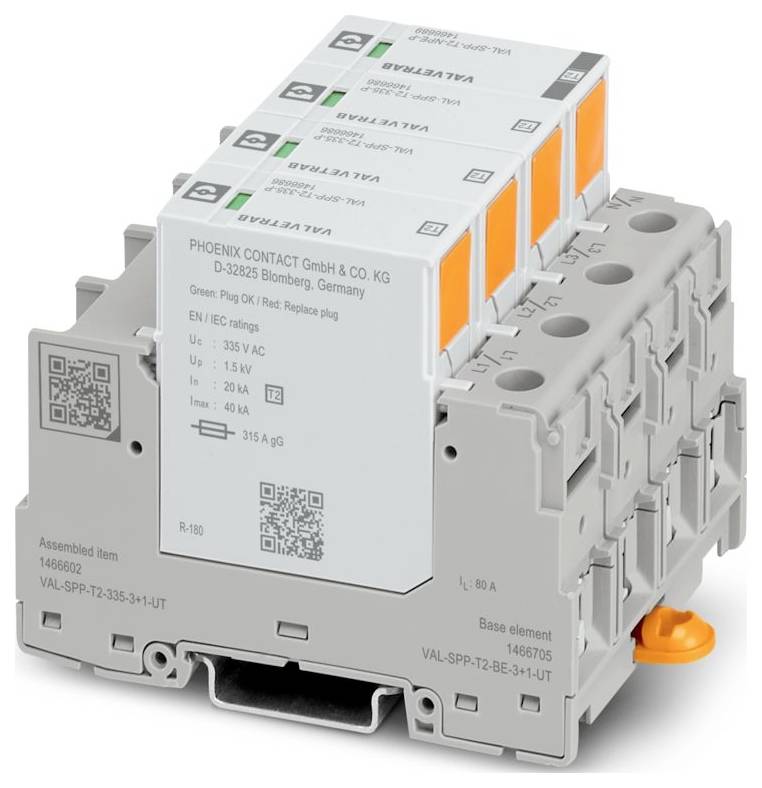

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Scaricatore di sovratensioni 20 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (220,49 € / Pezzo)
220,49 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VAL-SPP
- CLASSE DI VERIFICA IEC: II,T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Numero poli: 4
- Messaggio protezione da sovratensione difettosa: Ottica
- TENSIONE NOMINALE UN: 240/415 V CA ±10 % (TN-S);240/415 V CA ±10 % (TT)
- Tipo di collegamento: Capicorda a forcella
- Filettatura della vite: M5
- Coppia di serraggio: 30 lbf-in.
- Sezione del conduttore flessibile: 1,5 mm²... 25 mm²
- Sezione del conduttore rigido: 1,5 mm² ... 50 mm²;2x 1,5 mm² ... 16 mm² (2 conduttori con le stesse sezioni trasversali)
- Sezione del conduttore AWG: 14 ... 2
- Larghezza: 71,2 mm
- Altezza: 96,6 mm
- Profondità: 71,5 mm (incl. Guida portante 7,5 mm)
- Unità di divisione: 4 te
- Colore: Grigio (RAL 7042);grigio chiaro (RAL 7035)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR 20 % GF;PBT
- Corrente del conduttore di terra IPE: ≤ 5 µA
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Corrente di dispersione totale ITotal (8/20) µs: 40 ka
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20C (installato)
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 5000 m (amsl)
- Norme/disposizioni: EN 61643-11
- Nota: 2012 + A11:2018
- Tipo di montaggio: Guida portante: 35 mm
- Tipo EN: T2
- SISTEMA DI ALIMENTAZIONE IEC: TN-S;TT
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Frequenza nominale FN: 50 Hz (60 Hz)
- Valore CTI del materiale: 600
- MATERIALE ISOLANTE: PA 6.6-FR 20 % GF; PBT
- Gruppo materiale: I
- PERCORSI DI PROTEZIONE: L-L;L-N;L-G;N-G.
- Potenza assorbita in standby PC: ≤ 450 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Specifiche UL: Specifiche UL
- Tensione continua massima MCOV (N-G): 305 V CA
- Sistema di distribuzione dell'energia: Wye
- Frequenza nominale 50/60 Hz
- Tensione limite misurata MLV (N-G): 1140 V.
- Tipo SPD: 4CA
- Lunghezza di spellatura: 18 mm
- Massima tensione continua UC (L-N): 335 V CA
- Massima tensione continua UC (N-PE): 305 V CA
- Corrente di carico nominale il: 80 a (25 mm²)
- Capacità di soppressione della corrente secondaria IFI (N-PE): 100 A.
- Resistenza al cortocircuito: ISCCR 100 kA.
- Livello di protezione up (L-N): ≤ 1,5 kV
- Livello di protezione up (L-PE): ≤ 1,7 kV
- Livello di protezione up (N-PE): ≤ 1,5 kV
- Tensione residua UES (L-N): ≤ 1,5 kV (a in);≤ 1,3 kV (a 10 ka);≤ 1,2 kV (a 5 ka);≤ 1,1 kV (a 3 ka)
- Tensione residua Ures (L-PE): ≤ 1,7 kV (a in);≤ 1,5 kV (a 10 ka);≤ 1,3 kV (a 5 ka);≤ 1,2 kV (a 3 ka)
- Tensione residua Ures (N-PE): ≤ 0,5 kV (a in);≤ 0,4 kV (a 10 ka);≤ 0,3 kV (a 5 ka);≤ 0,1 kV (a 3 ka)
- Comportamento TOV in UT (L-N): 415 V CA (5 s / modalità di fase logaritmica);460 V CA (120 min / modalità di sicurezza sicura)
- Comportamento TOV in UT (N-PE): 1200 V CA (200 ms / modalità di livello del bianco)
- Tempo di risposta TA (L-N): ≤ 25 ns
- Tempo di risposta TA (L-PE): ≤ 100 ns
- Tempo di risposta TA (N-PE): ≤ 100 ns
- Prefusibile massimo a V‑passante: 80 a (gg)
- Fusibile massimo per cablaggio linea di derivazione: 315 A (GG)
- Tensione continua massima MCOV (L-N): 320 V CA
- Tensione continua massima MCOV (L-G): 320 V CA
- Tensione nominale 240/415 V CA
- Tensione limite misurata MLV (L-N): 1340 V.
- Tensione limite misurata MLV (L-G): 2480 V.
- Dati di connessione UL: Dati di connessione UL
- Tensione continua massima MCOV (L-L): 640 V CA
- Tensione limite misurata MLV (L-L): 2680 V.
- Generale: Generale
- Dati tecnici aggiuntivi: Dati tecnici aggiuntivi
- Massima tensione continua UC (L-PE): 335 V CA
- Corrente di dispersione nominale in 20 ka
- 2 conduttori della stessa sezione flessibile con tubetto terminale TWIN con boccola in plastica: 1,5 mm² ... 16 mm²
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 1,5 mm² ... 35 mm²;2x 1,5 mm² ... 10 mm² (2 conduttori con le stesse sezioni trasversali)
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 1,5 mm² ... 25 mm²;2x 1,5 mm² ... 16 mm² (2 conduttori con le stesse sezioni trasversali)
- Comportamento TOV in UT (L-PE): 1464 V CA (200 ms / modalità di livello del bianco)
- Temperatura ambiente (montaggio): -5 °C ... 50 °C
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
20 kA
- Tensione nom.
240 V/AC
415 V/AC
- Modello
Modulo guide portanti inseribile in due pezzi
IP20C (integrato)
- Codice articolo produttore
1466602
- Tipo
2
- Dim.
(L x A x P) 71.2 x 96.6 x 71.5 mm
- Larghezza
71.2 mm
- Altezza
96.6 mm
- Profondità
71.5 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Scaricatore di sovratensioni 20 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Scaricatore di sovratensioni 20 kA 1 pz.
Descrizione
Scaricatore di sovratensione inseribile, conforme a Tipo 2 / classe II, per reti di alimentazione elettrica a 3 fasi con N e PE separati (sistema a 5 conduttori: L1, L2, L3, N, PE).
