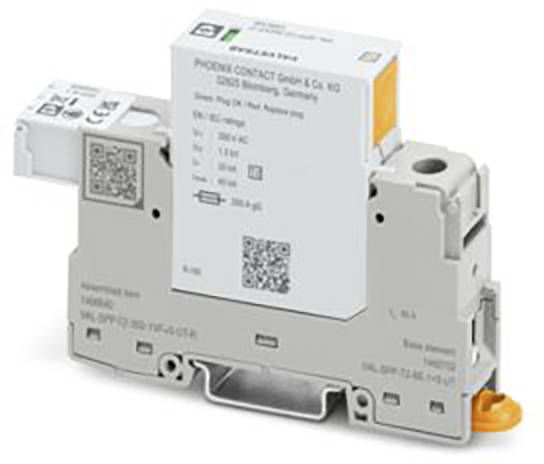

Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Scaricatore di sovratensioni 20 kA 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (73,76 € / Pezzo)
73,76 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VAL-SPP
- CLASSE DI VERIFICA IEC: II,T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Numero poli: 1
- Messaggio protezione da sovratensione difettosa: Ottico, contatto remoto
- TENSIONE NOMINALE UN: 240 V CA ±10 % (TN);240 V CA ±10 % (TT);230 V CA ±10 % (IT)
- Visualizzazione / segnalazione remota: Visualizzazione / segnalazione remota
- Funzione di commutazione: Commutatore
- Tipo di collegamento: Collegamento Push-in
- Filettatura della vite: M5
- Coppia di serraggio: 3 Nm ... 3,5 Nm
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 17,8 mm
- Altezza: 110,8 mm
- Profondità: 71,5 mm (incl. Guida portante 7,5 mm)
- Unità di divisione: 1 te
- Colore: Grigio (RAL 7042);grigio chiaro (RAL 7035)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR 20 % GF;PBT
- Tensione continua massima UC: 350 V/CA
- Corrente del conduttore di terra IPE: ≤ 5 µA
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Tempo di risposta TA: ≤ 25 ns
- Prefusibile massimo richiesto: 1 a (gg)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20C (installato)
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 5000 m (amsl)
- Norme/disposizioni: EN 61643-11
- Nota: 2012 + A11:2018
- Tipo di montaggio: Guida portante: 35 mm
- Tipo EN: T2
- SISTEMA DI ALIMENTAZIONE IEC: TN;TT
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 3
- Frequenza nominale FN: 50 Hz (60 Hz)
- Valore CTI del materiale: 600
- MATERIALE ISOLANTE: PA 6.6-FR 20 % GF; PBT
- Gruppo materiale: I
- PERCORSI DI PROTEZIONE: L-N;L-PE;L-PEN
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Livello di protezione up: ≤ 1,5 kV
- Tensione residua: ≤ 1,5 kV (in);≤ 1,3 kV (a 10 ka);≤ 1,2 kV (a 5 ka);≤ 1,1 kV (a 3 ka)
- Tensione a impulso di risposta a 6 kV (1,2/50) µs: ≤ 1,5 kV
- Comportamento TOV in UT: 460 V CA (5 s / modalità di livello del bianco);460 V CA (120 min / modalità di livello del bianco)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- Denominazione collegamento: Contatto remoto difettoso
- Lunghezza di spellatura: 8 mm
- Contatto remoto difettoso: Contatto remoto difettoso
- Corrente di carico nominale il: 80 a (25 mm²)
- Resistenza al cortocircuito: ISCCR 25 kA.
- Prefusibile massimo a V‑passante: 80 a (gg)
- Fusibile massimo per cablaggio linea di derivazione: 200 A (GG)
- Corrente di esercizio AC: 5 ma AC ... 1 A CA
- Generale: Generale
- 2 conduttori della stessa sezione flessibile con tubetto terminale TWIN con boccola in plastica: 1,5 mm² ... 16 mm²
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 0,75 mm²
- Tipo di isolamento: Tra il circuito principale e quello ausiliario, il prodotto ha un isolamento doppio/rinforzato.
- Temperatura ambiente (montaggio): 5 °C ... 50 °C
- TENSIONE D'ESERCIZIO AC: 5 V AC ... 250 V CA (≤ 2000 m (amsl) con grado di inquinamento 2);5 V CA ... 150 V CA (≤ 5000 m (amsl))
- Tensione d'esercizio CC: 125 V CC (≤ 5000 m (amsl))
- Corrente di esercizio DC: 200 ma DC
- Dissipazione di potenza massima con condizione nominale: ≤ 1,75 MVA
- Tipo prodotto
Scaricatore di sovratensioni
- Dispersione
20 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20C (integrato)
- Codice articolo produttore
1466640
- Tipo
2
- Dim.
(L x A x P) 17.8 x 110.8 x 71.5 mm
- Larghezza
17.8 mm
- Altezza
110.8 mm
- Profondità
71.5 mm
- Contenuto
1 pz.
DIN rail (top hat rail) 35 mm
TRUE
Other
350 V
20 kA
TRUE
1.5 kV
Optical
TRUE
1.5 mm²
35 mm²
FALSE
FALSE
TRUE
FALSE
FALSE
FALSE
FALSE
FALSE
40 kA
25 kA
200 A
80 A
FALSE
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Scaricatore di sovratensioni 20 kA 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3568650 Phoenix Contact 1466640 VAL-SPP-T2-350-1VF+0-UT-R Scaricatore di sovratensioni 20 kA 1 pz.
Descrizione
Scaricatore di sovratensione inseribile, conforme a Tipo 2 / classe II, per reti di alimentazione elettrica monofase con PE e N posati insieme in un conduttore (sistema a 2 conduttori: L, N/PEN), con contatto remoto.
