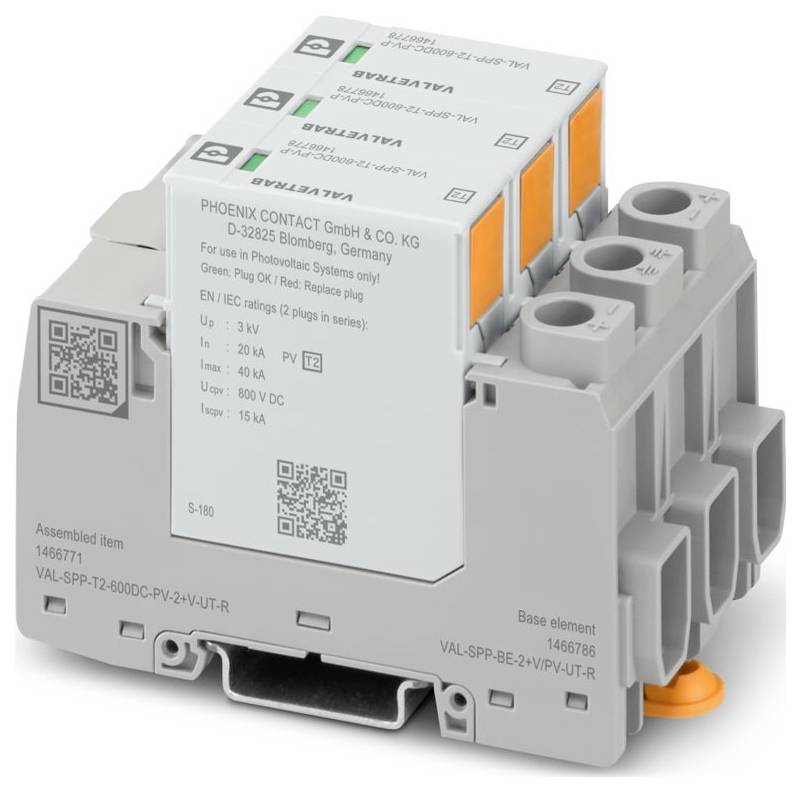

Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Scaricatore di sovratensioni Protezione da sovratensioni per: Impia
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (209,02 € / Pezzo)
209,02 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VAL-SPP
- CLASSE DI VERIFICA IEC: PV II;PV T2
- Forma: Modulo guide portanti inseribile in due pezzi
- Numero poli: 3
- Messaggio protezione da sovratensione difettosa: Ottico, contatto remoto
- Visualizzazione / segnalazione remota: Visualizzazione / segnalazione remota
- Funzione di commutazione: Commutatore
- Tipo di collegamento: collegamento a vite
- Filettatura della vite: M3
- Coppia di serraggio: 0,5 Nm ... 0,6 Nm
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 53,4 mm
- Altezza: 96,6 mm
- Profondità: 71,5 mm (incl. Guida portante 7,5 mm)
- Unità di divisione: 3 te
- Colore: Grigio (RAL 7042);grigio chiaro (RAL 7035)
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR 20 % GF;PBT
- Dati meccanici: Dati meccanici
- Parete laterale aperta: No
- Corrente del conduttore di terra IPE: ≤ 350 µA CA;≤ 100 µA CC
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Corrente di dispersione totale ITotal (8/20) µs: 40 ka
- Tempo di risposta TA: ≤ 25 ns
- Prefusibile massimo richiesto: 1 a (gg)
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20C (installato)
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 5000 m (amsl)
- Norme/disposizioni: IEC 61643-31
- Nota: 2018
- Tipo di montaggio: Guida portante: 35 mm
- Tipo EN: T2
- Sistema di alimentazione IEC: CC
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Valore CTI del materiale: 600
- MATERIALE ISOLANTE: PA 6.6-FR 20 % GF; PBT
- Gruppo materiale: I
- PERCORSI DI PROTEZIONE: (DC+) - (DC-); (DC+) - PE; (DC-) - PE
- Potenza assorbita in standby PC: ≤ 80 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Livello di protezione up: ≤ 3 kV
- Tensione residua: ≤ 3 kV (in);≤ 2,5 kV (a 10 ka);≤ 2,3 kV (a 5 ka);≤ 2,1 kV (a 3 ka)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (5-500 Hz / 2,5 h / XYZ)
- Denominazione collegamento: Contatto remoto difettoso
- Lunghezza di spellatura: 7 mm
- Contatto remoto difettoso: Contatto remoto difettoso
- Corrente di esercizio AC: 5 ma AC ... 1 A CA
- Posizione: Interno
- Posizione del dispositivo di separazione: Interna
- Accessibilità: Accessibile
- Comportamento in caso di guasto SPD: OCFM (comportamento in caso di guasto di scollegamento)
- Circuito di protezione lato tensione continua (CC): Circuito di protezione lato tensione continua (CC)
- Massima tensione continua UCPV: 800 V DC
- Resistenza al cortocircuito: ISCPV 15000 A.
- TENSIONE A VUOTO UOCSTC: 667 V CC
- Resistenza di isolamento riso: > 5 MΩ (con 500 V DC)
- Configurazione del connettore: Configurazione y
- Circuito di protezione PV: Circuito di protezione PV
- Corrente di esercizio continua ICPV: ≤ 100 µA CC
- 2 conduttori della stessa sezione flessibile con tubetto terminale TWIN con boccola in plastica: 1,5 mm² ... 6 mm²
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 0,75 mm²
- Tipo di isolamento: Tra il circuito principale e quello ausiliario, il prodotto ha un isolamento doppio/rinforzato.
- Temperatura ambiente (montaggio): -5 °C ... 50 °C
- TENSIONE D'ESERCIZIO AC: 5 V AC ... 250 V CA (≤ 2000 m (amsl));5 V CA ... 150 V CA (≤ 5000 m (amsl))
- Tensione d'esercizio CC: 125 V CC (≤ 5000 m (amsl))
- Corrente di esercizio DC: 200 ma DC
- Tipo prodotto
Scaricatore di sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Dispersione
40 kA
- Modello
Modulo guide portanti inseribile in due pezzi
IP20C (integrato)
- Codice articolo produttore
1466771
- Tipo
2
- Dim.
(L x A x P) 53.4 x 96.6 x 71.5 mm
- Larghezza
53.4 mm
- Altezza
96.6 mm
- Profondità
71.5 mm
- Contenuto
1 pz.
- Tipo di imballaggio
Pezzo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Scaricatore di sovratensioni Protezione da sovratensioni per: Impia
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Scaricatore di sovratensioni Protezione da sovratensioni per: Impia
Descrizione
Scaricatore di sovratensione, conforme a Tipo 2 / classe II, per sistemi a tensione continua FV isolati e con messa a terra a 2 poli 600 V CC, per montaggio su guide portanti, elemento base a 3 poli con contatto remoto, tre elementi di protezione inseribili sottoposti a monitoraggio della temperatura, indicazione di stato su ogni spina.
