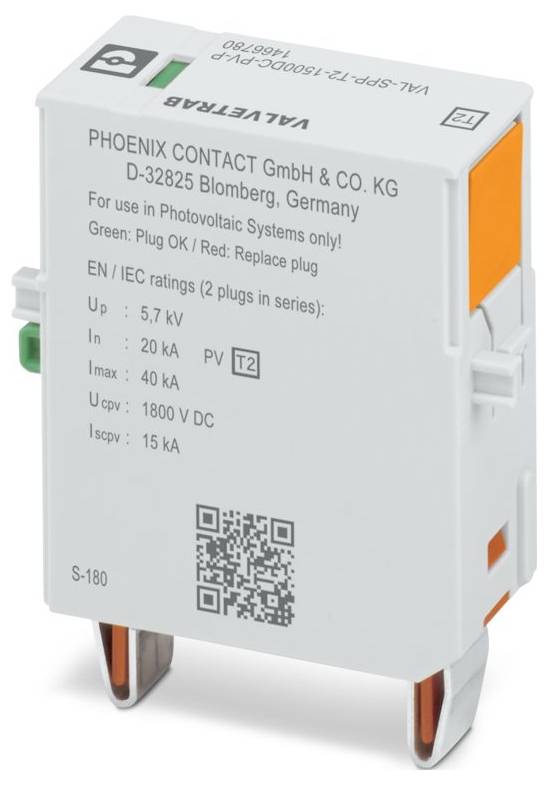

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Spina protezione sovratensioni Protezione da sovratensioni per: Impianto
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (51,23 € / Pezzo)
512,30 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: VAL-SPP
- CLASSE DI VERIFICA IEC: PV II;PV T2
- Modello: Spina
- Numero poli: 1
- Messaggio protezione da sovratensione difettosa: Ottica
- Tipo di collegamento: Inseribile
- Larghezza: 17,5 mm
- Altezza: 54,2 mm
- Profondità: 61,5 mm
- Unità di divisione: 1 te
- Colore: grigio chiaro, RAL 7035
- Classe di infiammabilità in conformità con UL 94: V-0
- Materiale alloggiamento: PA 6.6-FR 20 % GF
- Corrente del conduttore di terra IPE: ≤ 350 µA CA;≤ 100 µA CC
- Corrente di dispersione nominale in (8/20) µs 20 ka
- Corrente di dispersione totale ITotal (8/20) µs: 40 ka
- Tempo di risposta TA: ≤ 25 ns
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20C
- Temperatura ambiente (in funzione): Da -40 °C a ... 85 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine: ≤ 4000 m (amsl)
- Norme/disposizioni: IEC 61643-31
- Nota: 2018
- Tipo di montaggio: Su elemento base
- Tipo EN: T2
- Sistema di alimentazione IEC: CC
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione III
- Grado di inquinamento: 2
- Valore CTI del materiale: 600
- ISOLANTE: PA 6.6-FR 20 % GF
- Gruppo materiale: I
- Potenza assorbita in standby PC: ≤ 90 MVA
- Corrente massima di dispersione Imax (8/20) µs 40 ka
- Livello di protezione up: ≤ 5,7 kV (2 spine in serie)
- Tensione residua: ≤ 5,7 kV (con in, 2 spine in serie);≤ 5 kV (a 10 ka, 2 spine in serie);≤ 4,8 kV (a 5 ka, 2 spine in serie);≤ 4,5 kV (a 3 ka, 2 spine in serie)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 %
- Shock (in funzione): 25g (semi seno / 11 ms / 3x ±X, ±Y, ±Z)
- Vibrazioni (funzionamento): 5g (5-500 Hz / 2,5 h / XYZ)
- Posizione: Interno
- Posizione del dispositivo di separazione: Interna
- Accessibilità: Accessibile
- Comportamento in caso di guasto SPD: OCFM (comportamento in caso di guasto di scollegamento)
- Circuito di protezione lato tensione continua (CC): Circuito di protezione lato tensione continua (CC)
- Massima tensione continua UCPV: 1800 V DC (2 spine in serie)
- Resistenza al cortocircuito: ISCPV 15000 A.
- Tensione a circuito aperto UOCSTC: 1500 V CC (2 spine in serie)
- Resistenza di isolamento riso: > 5 MΩ (con 500 V DC)
- Configurazione del connettore: Configurazione y
- Circuito di protezione PV: Circuito di protezione PV
- Corrente di esercizio continua ICPV: ≤ 100 µA CC
- Temperatura ambiente (montaggio): -5 °C ... 50 °C
- Tipo prodotto
Spina protezione sovratensioni
- Protezione da sovratensioni per
Impianto fotovoltaico
- Dispersione
20 kA
- Modello
Spina
IP20C
- Codice articolo produttore
1466780
- Tipo
2
- Dim.
(L x A x P) 17.5 x 54.2 x 61.5 mm
- Larghezza
17.5 mm
- Altezza
54.2 mm
- Profondità
61.5 mm
- Contenuto
10 pz.
- Tipo di imballaggio
Pezzo
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Spina protezione sovratensioni Protezione da sovratensioni per: Impianto
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Spina protezione sovratensioni Protezione da sovratensioni per: Impianto
Descrizione
Spina di ricambio per combinazioni di scaricatori PV della famiglia di prodotti Val-SPP-T2-1500DC-PV-2+V-UT...
Testo tradotto automaticamente
Testo tradotto automaticamente
