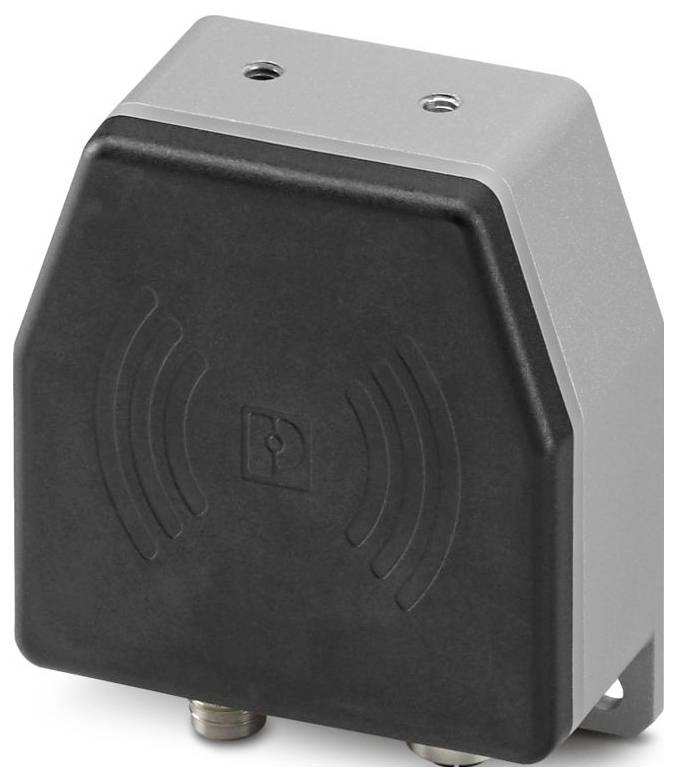

Phoenix Contact 1509989 NEARFI 300 R Accoppiatore induttivo
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Totale (610,66 € / Pezzo)
610,66 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: NearFi
- Tipo di collegamento: Presa M12, codifica L;presa M12, codifica L.
- Larghezza: 80 mm
- Altezza: 86 mm
- Profondità: 39 mm
- Classe di infiammabilità in conformità con UL 94: V0
- Condizioni ambientali: Condizioni ambientali
- Temperatura ambiente (in funzione): Da -20 °C a ... 60 °C (osservare il derating);-20 °C ... 40 °C (conforme a UL, rispettare la riduzione di potenza)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Altitudine 2000 m
- Norme/disposizioni: EN 55016-2-3
- Nota: RED 2014/53/EU
- Tipo di montaggio: a parete
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 10 %... 95 %
- Posizione di montaggio: qualsiasi
- Intervallo di frequenza: 0,15 MHz ... 80 MHz (livello di messa a fuoco di prova 3 - asimmetrica)
- Pressione dell'aria (in funzione): 80 kPa ... 108 kPa (fino a 2000 m di altezza)
- CE: CE
- Umidità consentita (stoccaggio/trasporto): 10% ... 95 %
- Ingresso: ± 0,5 kV (livello di messa a fuoco di prova 1 - simmetrico);± 1 kV (livello di messa a fuoco di prova 2 - asimmetrico)
- Uscita: ± 1 kV (livello di messa a fuoco di prova 2 - asimmetrica)
- Segnale: ± 1 kV (livello di messa a fuoco di prova 2 - asimmetrico)
- Riferimento al montaggio: Osservare il derating
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Scarica dell'elettricità statica: Scarica dell'elettricità statica
- Scarica a contatto: ± 4 kV (grado di affilatura di prova 2)
- Scarica in aria: ± 8 kV (livello di affilatura di prova 3)
- Osservazione: Classe a, settore di applicazione industriale
- Campo elettromagnetico RF: Campo elettromagnetico RF
- Spessore del campo di prova: ~ 1,95 µA/m (a 10 m di distanza)
- Transienti veloci (burst): Transienti veloci (burst)
- Influenza condotta: Influenza condotta
- Tensione: 10 V ( modulazione di ampiezza 80% con 1 kHz)
- Criteri: Criteri
- Criterio a: Comportamento operativo normale entro i limiti stabiliti.
- Criterio B: Compromissione temporanea del comportamento operativo che corregge di nuovo l'apparecchio stesso.
- Cablaggio di protezione: Protezione da cortocircuito e sovraccarico
- Potenza di uscita: 50 W (alimentazione attuatore);50 W (2x 50 W, alimentazione logica e attuatore separata galvanicamente, in funzionamento in parallelo con NEARFI 2200/200)
- Emissione di interferenze: Emissione di interferenze
- Applicazione: Prestazioni
- MTTF: 221 anni (SN 29500 standard, temperatura 25 °C, ciclo di lavoro 21 %);112 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 34,25 %);51 anni (SN 29500 standard, temperatura 40 °C, ciclo di lavoro 100 %)
- Alimentazione: Alimentazione
- Induttivo: Trasmissione di energia: Induttivo: Trasmissione di energia
- Range: Min. 0 mm;≤ 10 mm
- Offset centrale: ± 10 mm
- Offset angolare: < 15 °
- Moduli radio collegabili: 1 (accoppiatore base)
- Colore (alloggiamento): Nero (RAL 9005)
- Materiale (contenitore): PBT; zinco pressofuso
- Altra resistenza: Resistente agli spruzzi di saldatura; resistente alla nebbia salina in conformità con IEC 60068-2-11 (96 h in 5 % nebbia salina)
- Resistenza alle vibrazioni in conformità con EN 60068-2-6/IEC 60068-2-6: Vibrazioni (funzionamento): 5g per ogni direzione dell'ambiente, 10 Hz ... 150 Hz, ampiezza ±0,34 mm
- Shock conforme a EN 60068-2-27/IEC 60068-2-27: Shock (funzionamento): 30 g, 11 ms di durata, impulso d'urto semisinusoidale, tre shock, per ogni direzione dell'ambiente
- Blocco permanente in conformità con EN 60068-2-27/IEC 60068-2-27: Blocco permanente (in funzione): 10G, durata 16 ms, impulso d'urto semisinusoidale, 1000 urti, per ogni direzione dell'ambiente
- Tipo di protezione (IP): IP65/IP66 (dichiarazione del produttore)
- Tipo di protezione (IK): IK06 (grado di resistenza agli urti)
- Pressione dell'aria (stoccaggio/trasporto): 66 kPa ... 108 kPa (fino a 3500 m di altezza)
- Approvazione senza fili Europa: Approvazione senza fili Europa
- Intensità di campo 10 V/m
- Carico di corrente impulsiva (surge): Carico di corrente impulsiva (surge)
- Privo di sostanze che interferiscono con la bagnatura della vernice: VDMA 24364:2018-05
- Tipo
NEARFI 300 R
- Tipo prodotto
Accoppiatore induttivo
- Codice articolo produttore
1509989
- Dim.
(L x L x A) 39 x 80 x 86 mm
- Temperatura di esercizio
-20 °C (min)
- Min. temperatura operativa
-20 °C
- Larghezza
80 mm
- Altezza
86 mm
- Lunghezza
39 mm
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-20 °C
- Profondità
39 mm
IP65
- Altezza installazione
86 mm
80 mm
86 mm
39 mm
86 mm
TRUE
IP65
FALSE
Other
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3569059 Phoenix Contact 1509989 NEARFI 300 R Accoppiatore induttivo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3569059 Phoenix Contact 1509989 NEARFI 300 R Accoppiatore induttivo
Descrizione
NearFi-remote, accoppiatore di energia senza contatto, 50 W (UA), portata ≤10 mm, M12-push-pull, IP65, combinabile con NEARFI 300 B.. Opzionale: 2 x 50 W (US+UA) in connessione con NEARFI 2200/200
