Phoenix Contact 2702136 Antenna

'Set di montaggio antenna con supporto per palo, staffe a U, viti e tasselli. Per l'installazione semplice di antenne.'
Un connettore coassiale in metallo argentato, aperto davanti per il collegamento del cavo. Principalmente utilizzato per antenne o sistemi satellitari.

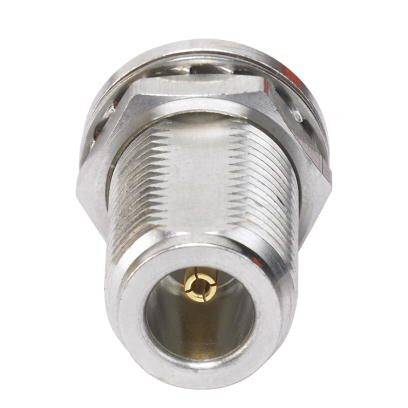

Connettore coassiale argentato in primo piano, mostra filettatura e centro per il collegamento del cavo. Principalmente utilizzato per dispositivi elettronici.

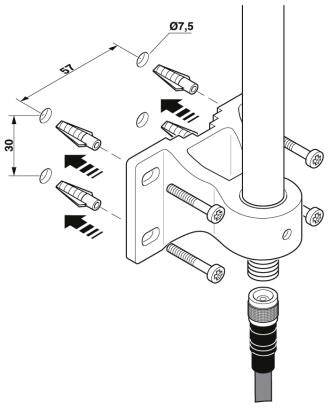

Esploso di un set di fissaggio. Mostra i componenti per il montaggio di un palo metallico con frecce e indicazioni delle misure: 57 mm, 30 mm, 7,5 mm.
Diagramma di un fissaggio per supporto tubazione. Mostra viti e morsetti che sostengono un tubo verticale; adatto per diametri Ø30 - 45.
Diagramma di un sistema di antenne con connettori e un'antenna cilindrica sulla destra. Cavi che collegano tra loro.

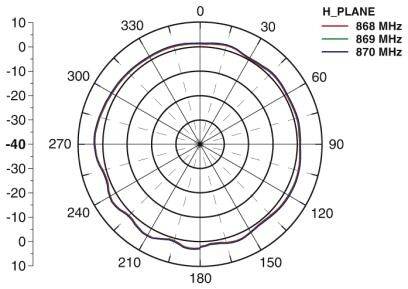

Diagramma polare per H_PLANE che mostra le frequenze 868 MHz, 869 MHz e 870 MHz. Angoli in gradi sulla scala esterna, decibel sulla scala interna.

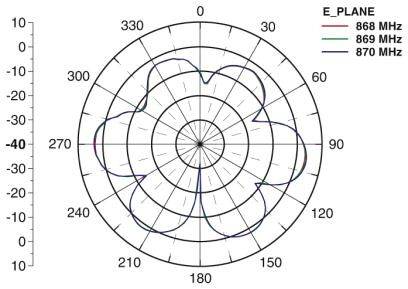

Diagramma polare che mostra il piano E per 868, 869 e 870 MHz. Le linee radiali indicano i gradi. Le linee mostrano i modelli di distribuzione della frequenza.
1/8
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 18 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (275,00 € / Pezzo)
275,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Tipo di protezione: IP67
  • Temperatura ambiente (in funzione): -40 °C... 75 °C
  • Angolo di apertura orizzontale: 360 °
  • Angolo di apertura verticale: 30 °
  • Polarizzazione: lineare, verticale
  • Impedenza: 50 Ω
  • Tipo di collegamento: N (femmina)
  • Materiale: Plastica rinforzata in fibra di vetro (alloggiamento antenna) / plastica rinforzata in fibra di vetro (supporto) / V2A (vite a U)
  • Tipo di montaggio: Montaggio su palo o a parete
  • Diametro esterno: 30 mm... 45 mm (albero)
  • Diametro: 20 mm
Tipo prodotto

Antenna

Tipo

ANT-OMNI-868-01

Codice articolo produttore

2702136

Altezza

620 mm

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209811 Phoenix Contact 2702136 Antenna

Scheda tecnica 2209811 Phoenix Contact 2702136 Antenna

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209811 Phoenix Contact 2702136 Antenna

Descrizione

Per l'uso in ambienti a rischio di esplosione. Per distanze medie. Per applicazioni in movimento libero. Per collegamenti a più punti o mesh.
