Name: Phoenix Contact 2702137 Antenna
Brand: Phoenix Contact
SKU: 2209812
Availability: BackOrder

Dispositivo elettronico bianco con supporto metallico e viti di fissaggio, probabilmente un'antenna o un amplificatore di segnale.

Connettore coassiale metallico per connessioni elettriche, vista frontale. Forma cilindrica con filettatura per un fissaggio sicuro.

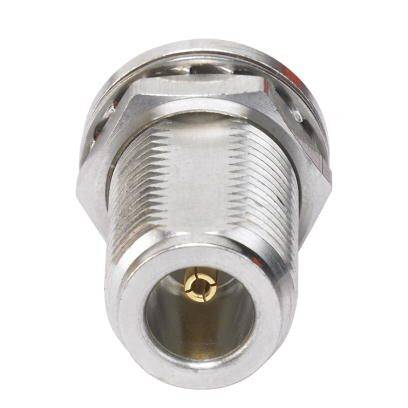

Un connettore coassiale TV con custodia metallica e conduttore interno visibile, utilizzato per collegare dispositivi televisivi via cavo.

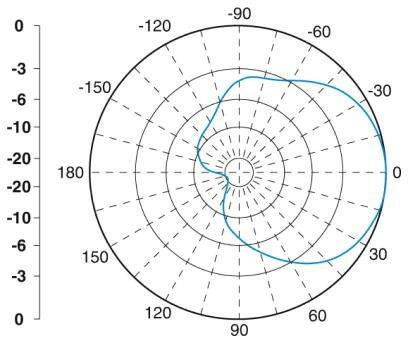

Diagramma polare con curva che mostra la distribuzione dei dati da -180 a +180 gradi, dove gli assi rappresentano l'intensità da -20 a 0.

Disegno di una valvola per rubinetto dell'acqua rettangolare con dimensioni: larghezza 80 mm, altezza 100 mm, profondità 35 mm. Vista laterale e frontale.

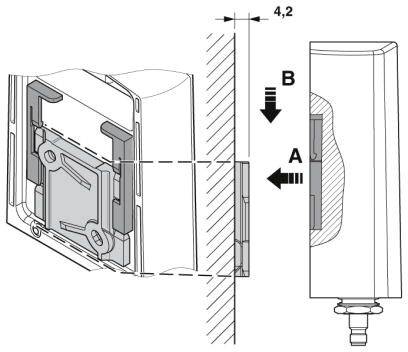

Il diagramma mostra il fissaggio di una console per dispositivi a una parete. Due direzioni sono indicate con frecce 'A' e 'B'.

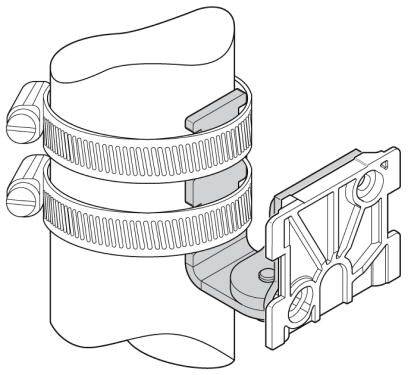

Un disegno tecnico mostra una staffa di bloccaggio con due passanti. La staffa è fissata a un tubo e sostiene un supporto rettangolare.

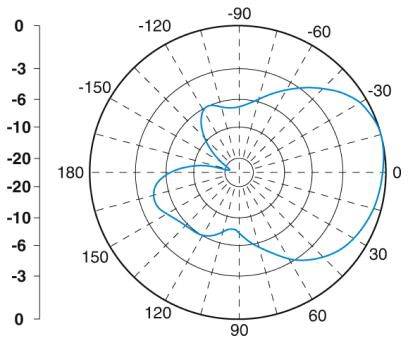

Diagramma polare che mostra punti dati con angoli da -180 a 180 gradi e valori radiali da -20 a 0, rappresentati da una linea blu.

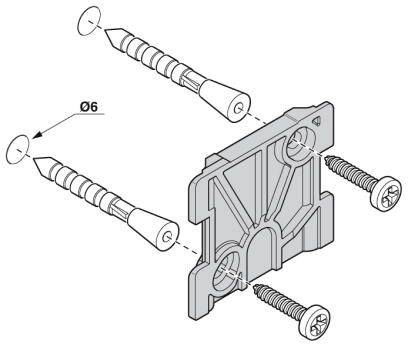

Illustrazione di un'istruzione di montaggio: Due tasselli e viti vengono inseriti in una piastra. La piastra ha tre fori.

1/9

Immagine simile

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 18 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (285,00 € / Pezzo)

285,00 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Informazioni precontrattuali ai sensi del Regolamento europeo sui dati

Dati tecnici

Tipo di protezione: IP67
Temperatura ambiente (in funzione): -40 °C... 75 °C
Angolo di apertura orizzontale: 135 °
Angolo di apertura verticale: 90 °
Polarizzazione: Girevole circolare a destra
Impedenza: 50 Ω
Tipo di collegamento: N (femmina)
Materiale: Lexan EXL 9330 (alloggiamento antenna) / V2A (supporto) / V2A (morsetto per palo)
Tipo di montaggio: Montaggio su palo o a parete
Diametro esterno: 25 mm... 85 mm (albero)

Tipo prodotto: Antenna

Tipo: ANT-DIR-868-01

Codice articolo produttore: 2702137

Dim.: (L x L x A) 35 x 80 x 101 mm

Larghezza: 80 mm

Altezza: 101 mm

Lunghezza: 35 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209812 Phoenix Contact 2702137 Antenna

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209812 Phoenix Contact 2702137 Antenna

Descrizione

Per l'uso in ambienti a rischio di esplosione. Resistente all'acqua di mare. Per applicazioni in ambienti riflettenti. Per applicazioni fisse o mobili lineari. Per collegamenti punto-punto.

Testo tradotto automaticamente.
