Phoenix Contact 2702198 Barriera antenna

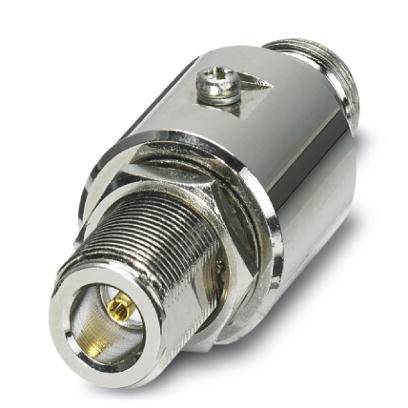

Un raccordo coassiale in argento con meccanismo a vite, idoneo all'utilizzo in dispositivi elettronici.

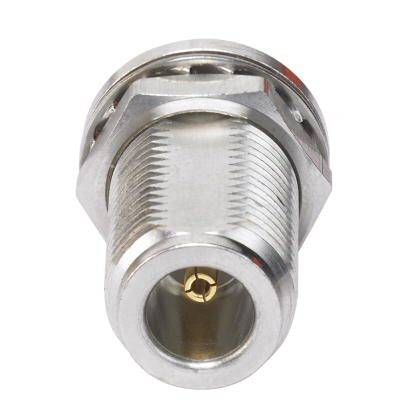

Connettore coassiale metallico in primo piano. Sono visibili la filettatura interna e il punto di contatto centrale.

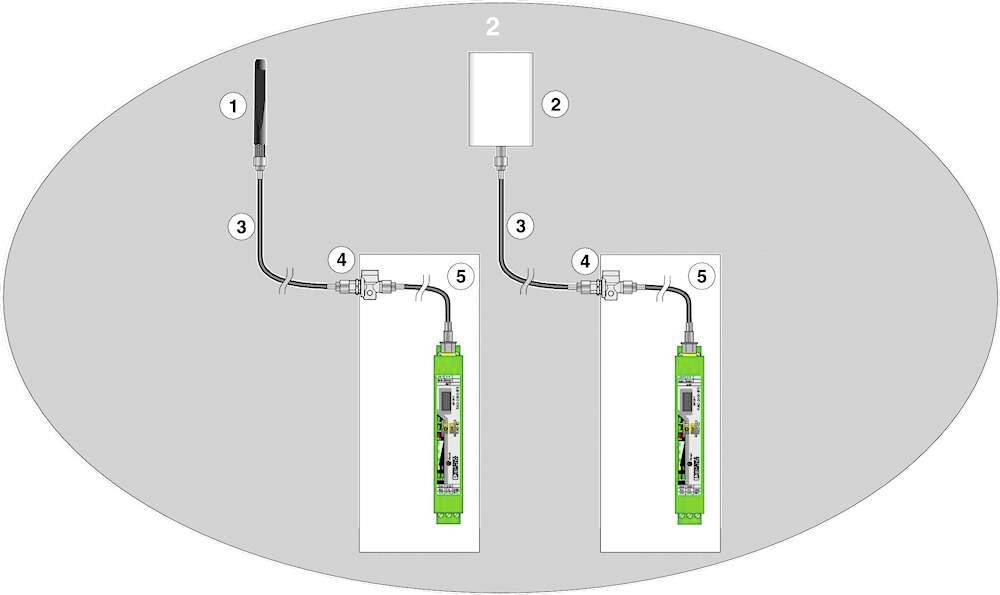

Il diagramma mostra i collegamenti di due dispositivi verdi (5) con un'unità centrale (2) tramite cavi (3 e 4) e un'antenna (1).

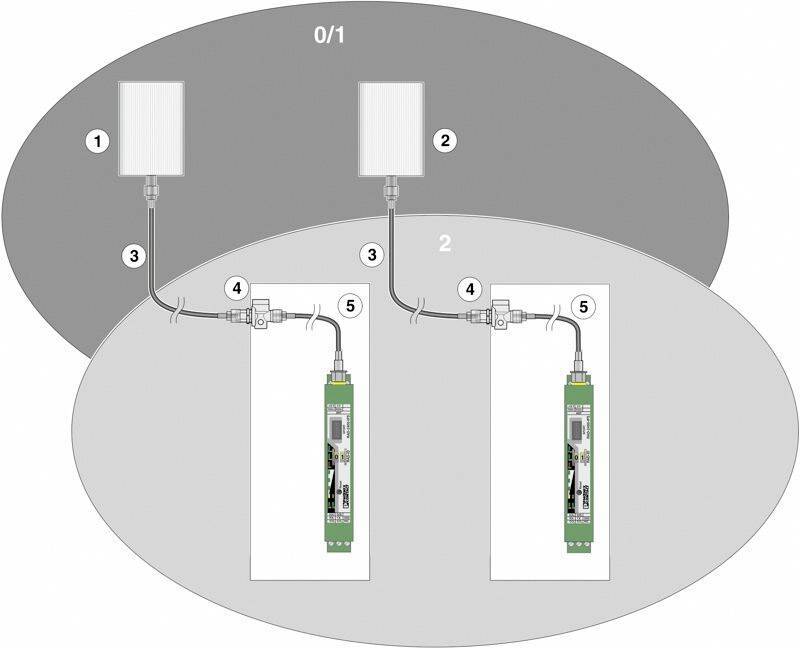

'Due sistemi di antenne si connettono a due dispositivi elettronici. Etichette: 0/1 e 2, con passaggi numerati da 1 a 5.'

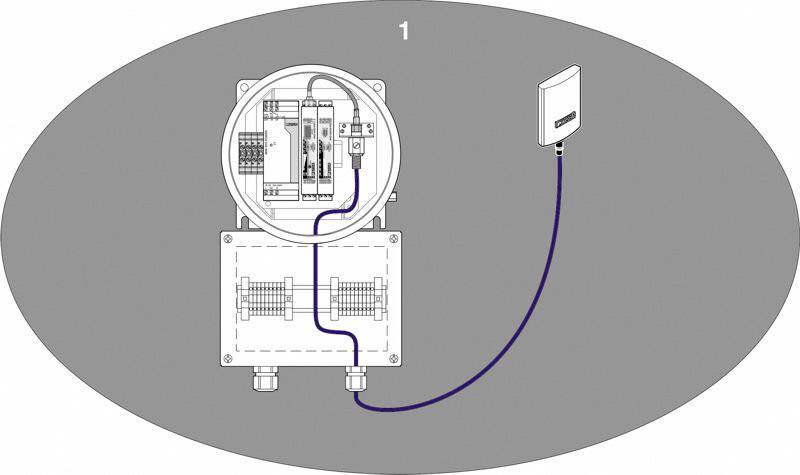

Il diagramma mostra un circuito elettrico con due componenti collegati da un cavo. Illustra i circuiti e i relativi attacchi.

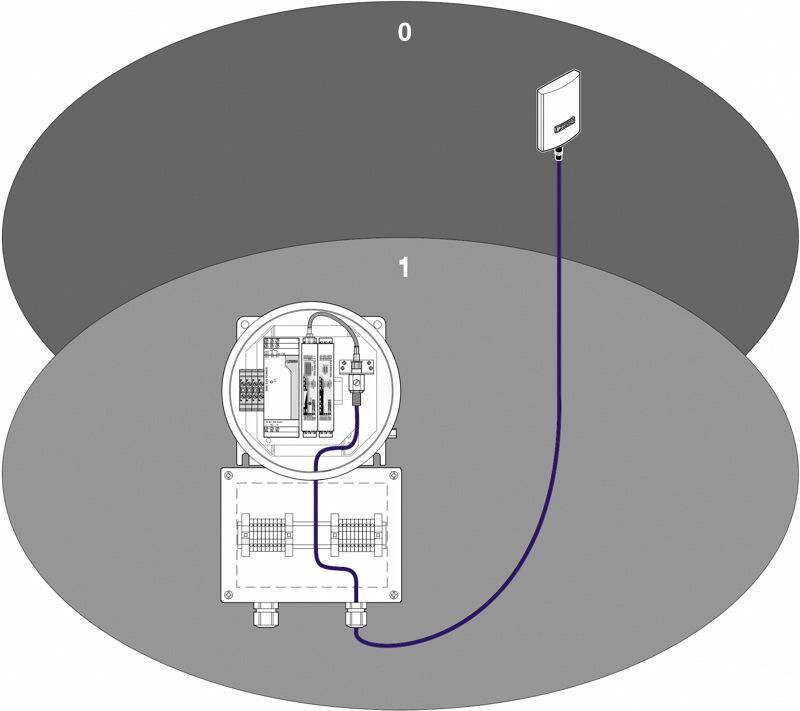

Diagramma di un dispositivo interconnesso: Un dispositivo è collegato a un sensore tramite un cavo. Lo sfondo è diviso in due aree '0' e '1'.

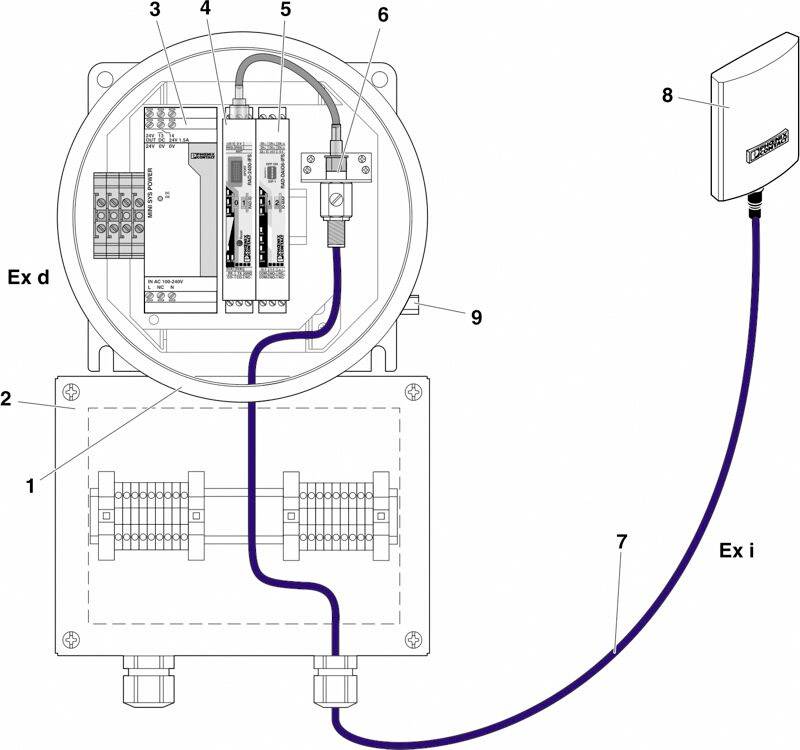

'Diagramma di un involucro Ex d collegato tramite cavo a un dispositivo Ex i. I componenti sono numerati ed etichettati.'
Diagramma della risposta in frequenza mostra una curva quasi piatta tra 500 MHz e 5000 MHz con un aumento e una diminuzione alle estremità.
Disegno tecnico di un componente meccanico con dimensioni: lunghezza 67 mm, diametro 13,4 mm, larghezza 15,8 mm.
1/9
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 18 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (249,99 € / Pezzo)
249,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Tipo di protezione: IP65
  • Temperatura ambiente (in funzione): -40 °C... 75 °C
  • Impedenza: 50 Ω
  • Tipo di collegamento: N (femmina) / N (femmina)
  • Potenza d'ingresso Pi: ≤ 2 W
  • Tensione massima di guasto di: 253 V CA/CC
  • Capacità massima: 5,64 pF
  • Tensione di prova: 2,1 kV AC (50 Hz / 2 s)
  • Materiale alloggiamento: Ottone nichelato
  • Materiale superficie alloggiamento: Nichel
  • Materiale conduttore interno: CuZn
  • Materiale superficie conduttore interno: Oro
  • Materiale corpo isolante: PTFE
  • Materiale guarnizione: Silicone
  • Materiale contatto a molla: CuSn
  • Materiale superficie di contatto: Au
Tipo prodotto

Barriera antenna

Tipo

BAR-ANT-N-N-EX

Codice articolo produttore

2702198

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209816 Phoenix Contact 2702198 Barriera antenna

Scheda tecnica 2209816 Phoenix Contact 2702198 Barriera antenna

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209816 Phoenix Contact 2702198 Barriera antenna

Descrizione

Approvazioni internazionali (ATEX, IECEx). Utilizzo di antenne standard nella zona Ex delle zone 0, 1 e 2.

Testo tradotto automaticamente.
